(單位:mm)
固態計時器
更新日期 2024年11月12日
(單位:mm)

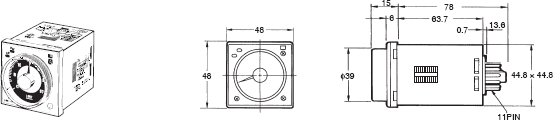

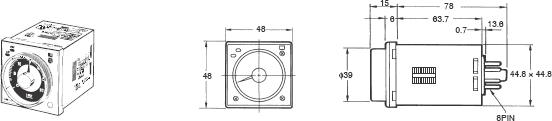

H3BA-N8H型

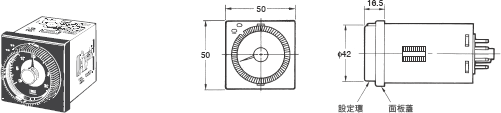

設定環的尺寸

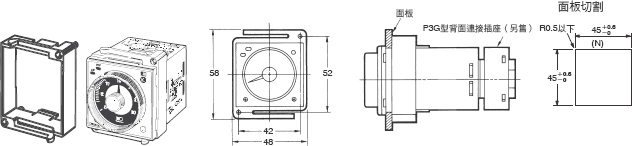

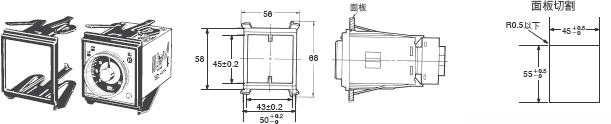

Y92F-30型嵌入安裝用轉接器的尺寸
註. 安裝面板的厚度為1~5mm。

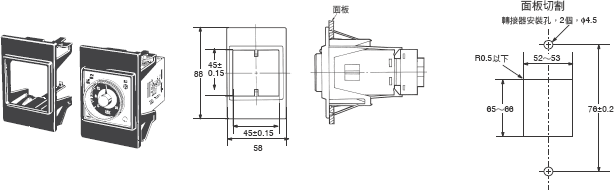

Y92F-70型嵌入安裝用轉接器的尺寸
Y92F-71型嵌入安裝用轉接器的尺寸
註. 安裝面板的厚度為1~3.2mm。
鋁軌安裝
註. 尺寸會因鋁軌的種類而異(參考值)。
嵌入安裝

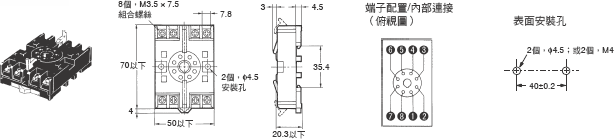

P2CF-08型

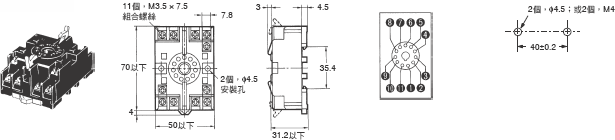

P2CF-11型
P3G-08型
P3GA-11型

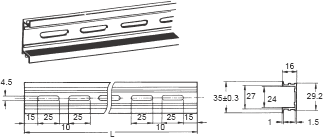

PFP-100N型、PFP-50N型
PFP-100N2型

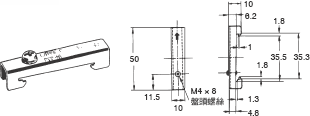

PFP-M型
PFP-S型
Y92A-48B型
保護蓋可防止灰塵和水進入正面面板,尤其是時間設定區域。
另外還可防止因意外接觸定時旋鈕而修改設定值。
註1. Y92A-48B型保護蓋的材質為硬塑膠,必須卸下才能更改計時器設定值。
註2. 如果計時器上使用面板蓋(另售),則不得安裝保護蓋。
Y92A-48B型
面板蓋有2種類型(Y92P-48GL型、Y92P-48GB型),各有2種顏色。
可依照應用情況,使用最適合刻度盤設計的面板蓋。
設定計時器的特定時間時,用Y92S-27型或Y92S-28型設定環可方便操作,並可將作業員的失誤降到最低。
設定環應搭配面板蓋使用。
設定特定時間 | 設定環A (Y92S-27型)與面板蓋
(Y92P-48GL型、-48GB型) |
---|---|
限制設定範圍 | 設定環B或C (Y92S-28型)與面板蓋
(Y92P-48GL型、-48GB型) |
Y92S-27型 Y92S-28型 Y92S-28型
設定環A 設定環B 設定環C
Y92P-48GL型 Y92P-48GB型
淺灰色 黑色
Y92H-1型 Y92H-2型
PL08型插座用 PF085A型插座用
