E5EC-T

數位溫度控制器(程式型)(尺寸48×96mm)

E5EC-T

E5[]C型系列全新推出程式型產品。採用最大256段的程式容量,支援多樣化的應用。

(單位:mm)

本體

E5EC-T型


設定工具埠位在本產品的正面面板與上方。
該連接埠是在使用設定工具時,用來連接電腦與溫度控制器。
連接時需使用專用的USB序列通訊轉換纜線(E58-CIFQ2型)。
連接方法的詳細說明,請參閱USB序列通訊轉換纜線的操作說明書。
註. 請勿在連接USB 序列通訊轉換纜線的狀態下使用本產品。

E5EC-T 外觀尺寸 3

・安裝面板厚度為1~8mm。
・上下方向無法進行密合安裝,敬請注意。(請遵守安裝間隔)
・若要進行防水安裝,請將防水襯墊插入本體。
・安裝使用複數台時,請注意避免超過溫度控制器的環境溫度規格。

*控制輸出1、2之選擇:QQ、QR、RR、CC、PR、CQ
選配No.選擇:選擇019、020、021、022的組合機型且採用密合安裝方式使用時,環境溫度請勿超過45℃。
如需在環境溫度55℃ 下使用,安裝時請保留以下間隔。

E5EC-T 外觀尺寸 4

選購品(另售)

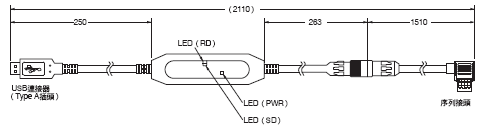

USB序列轉換纜線

E58-CIFQ2型

3289_dm_4

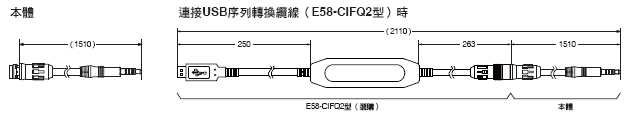

通訊轉換纜線

E58-CIFQ2-E型

3289_dm_5

註. 請務必與E58-CIFQ2型成組使用。

端子蓋

E53-COV24型(3入)

E5EC-T 外觀尺寸 11

防水襯墊

Y92S-P9型〔DIN48×96用〕

E5EC-T 外觀尺寸 13

隨附於產品。若防水襯墊遺失、損毀時請另行訂購。使用防水襯墊時,保護構造為IP66。
此外,E5EC-T型/E5AC-T型的正面設定工具埠蓋供頂部面板請確實關閉。
(防水襯墊及正面設定工具埠蓋供頂部面板會因使用環境而劣化、收縮或硬化,
為確保IP66的防水等級,建議您定期更換。定期更換時期因使用環境而異。請客戶自行確認。
請以3年以內為基準。)如不需要防水構造,則無需安裝防水襯墊。

設定工具埠蓋供頂部面板

Y92S-P7型

E5EC-T 外觀尺寸 15

設定工具埠蓋供頂部面板如有遺失、破損,請另行訂購。
此選購品會因使用環境而劣化、收縮或硬化,建議您定期更換。

安裝適配器

Y92F-51型(2入)

E5EC-T 外觀尺寸 17

整組隨附於產品。
安裝適配器如有遺失、損毀時請另行
訂購。

防水保護蓋

Y92A-49N型(48×96用)

E5EC-T 外觀尺寸 19

比流器

E54-CT1型

E5EC-T 外觀尺寸 21

貫通電流(Io)對輸出電壓(Eo)特性(參考值)

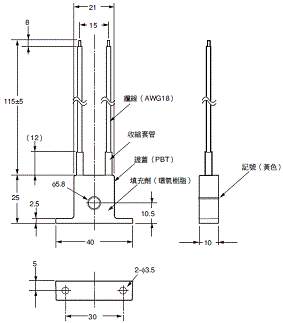

E54-CT1L型

3289_dm_11_1

E54-CT3型

E5EC-T 外觀尺寸 24

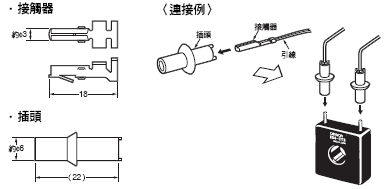

E54-CT3型選購品

E5EC-T 外觀尺寸 25

E54-CT1型

E5EC-T 外觀尺寸 26

連續最高加熱電流:50A (50/60Hz)
匝數:400±2圈
繞線電阻:18±2Ω

貫通電流(Io)對輸出電壓(Eo)特性(參考值)

E54-CT3型

E5EC-T 外觀尺寸 28

連續最高加熱電流:120A (50/60Hz)(但OMRON的溫度控制器之連續最高加熱電流值為50A。)
匝數:400±2圈
繞線電阻:8±0.8Ω

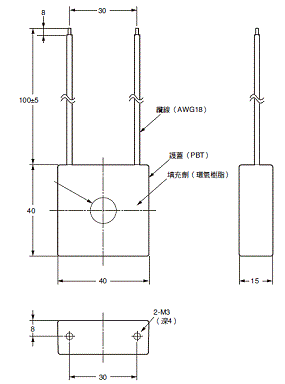

E54-CT3L型

3289_dm_15_1
