規格選型
（單位：mm）
E5GC
數位溫度控制器（尺寸48×24mm）
48mm×24mm尺寸的小型機身，同E5[]C型系列的操作性與高性能
- 特長
- 種類
- 額定/性能
- 外觀尺寸
- 型錄/操作手冊/CAD/軟體
更新日期 2022年10月24日
本體
E5GC-[] 6型
螺絲端子台型
• 安裝適配器請選擇在上下或左右各使用2個。
• 標準搭載有設定工具連接埠，以供連接電腦與溫度控制器時使用。側面埠的連接需使用專用的USB序列轉換纜線（E58-CIFQ2 型），底面埠的連接需使用專用的USB序列轉換纜線（E58-CIFQ2型）＋通訊轉換纜線（E58-CIFQ2-E型）（無法在常時連接狀態下使用）。
• 標準搭載有設定工具連接埠，以供連接電腦與溫度控制器時使用。側面埠的連接需使用專用的USB序列轉換纜線（E58-CIFQ2 型），底面埠的連接需使用專用的USB序列轉換纜線（E58-CIFQ2型）＋通訊轉換纜線（E58-CIFQ2-E型）（無法在常時連接狀態下使用）。
若要進行防水安裝，請將防水襯墊插入本體。密合安裝時無法防水。
• 安裝時，請將本體放入面板（厚度1～8mm）方孔，然後將選購品的適配器嵌入後蓋的上下面或左右面的固定溝槽。
• 請將上下或左右的安裝適配器螺絲以平衡的力道交替鎖入，以扭力0.29～0.39N·m鎖緊。
• 安裝使用複數台時，請注意避免溫度控制器的環境溫度超過以下範圍。
• 請將上下或左右的安裝適配器螺絲以平衡的力道交替鎖入，以扭力0.29～0.39N·m鎖緊。
• 安裝使用複數台時，請注意避免溫度控制器的環境溫度超過以下範圍。
橫向密合：－10～＋55℃
• 縱向密合安裝時，請使用無螺絲端子台型。
• 縱向密合安裝時，請使用無螺絲端子台型。
E5GC-[]C型
無螺絲端子台型
• 安裝適配器請選擇在上下或左右各使用2個。
• 標準搭載有設定工具連接埠，以供連接電腦與溫度控制器時使用。側面埠的連接需使用專用的USB序列轉換纜線（E58-CIFQ2 型），底面埠的連接需使用專用的USB序列轉換纜線（E58-CIFQ2型）＋通訊轉換纜線（E58-CIFQ2-E型）（無法在常時連接狀態下使用）。
• 標準搭載有設定工具連接埠，以供連接電腦與溫度控制器時使用。側面埠的連接需使用專用的USB序列轉換纜線（E58-CIFQ2 型），底面埠的連接需使用專用的USB序列轉換纜線（E58-CIFQ2型）＋通訊轉換纜線（E58-CIFQ2-E型）（無法在常時連接狀態下使用）。
若要進行防水安裝，請將防水襯墊插入本體。密合安裝時無法防水。
• 安裝時，請將本體放入面板（厚度1～8mm）方孔，然後將選購品的適配器嵌入後蓋的上下面或左右面的固定溝槽。
• 請將上下或左右的安裝適配器螺絲以平衡的力道交替鎖入，以扭力0.29～0.39N·m鎖緊。
• 安裝使用複數台時，請注意避免溫度控制器的環境溫度超過以下範圍。
橫向密合：－10～＋55℃
縱向密合2台：－10～＋45℃
縱向密合3台以上：－10～＋40℃
• 縱向密合安裝時，無法單獨拔出本體（拆卸）。
• 請將上下或左右的安裝適配器螺絲以平衡的力道交替鎖入，以扭力0.29～0.39N·m鎖緊。
• 安裝使用複數台時，請注意避免溫度控制器的環境溫度超過以下範圍。
橫向密合：－10～＋55℃
縱向密合2台：－10～＋45℃
縱向密合3台以上：－10～＋40℃
• 縱向密合安裝時，無法單獨拔出本體（拆卸）。
選購品（另售）

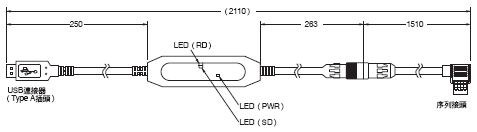

USB序列轉換纜線
E58-CIFQ2型

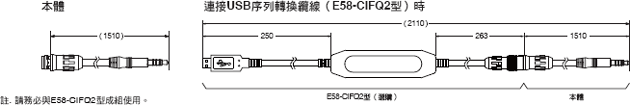

通訊轉換纜線
E58-CIFQ2-E型
比流器
E54-CT1型
貫通電流（Io）對輸出電壓（Eo）特性（參考值）
E54-CT1型
連續最高加熱電流：50A （50/60Hz）
匝數：400±2圈
繞線電阻：18±2Ω

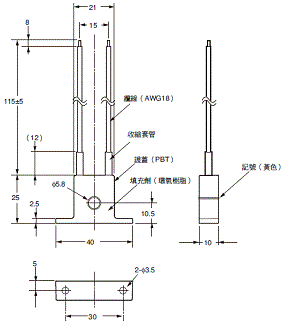

E54-CT1L型
E54-CT3型

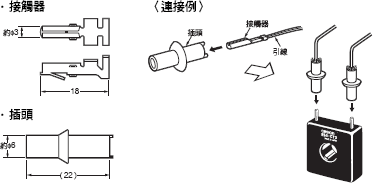

E54-CT3型選購品
貫通電流（Io）對輸出電壓（Eo）特性（參考值）
E54-CT3型
連續最高加熱電流：120A （50/60Hz）
（但OMRON的溫度控制器之連續最高加熱電流值為50A。）
匝數：400±2圈
繞線電阻：8±0.8Ω

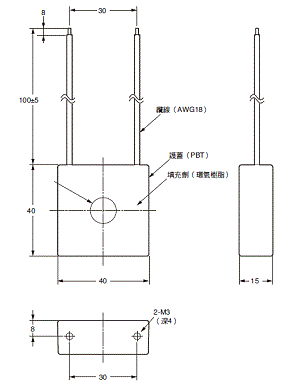

E54-CT3L型

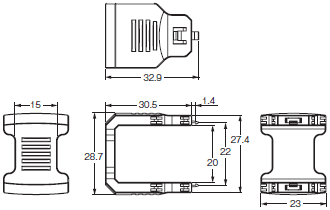

安裝適配器
Y92F-53型（2入）
隨附於產品。
安裝適配器如有遺失、損毀時請另行訂購。
安裝適配器如有遺失、損毀時請另行訂購。
防水襯墊
Y92S-P12型
隨附於產品。
若防水襯墊遺失、損毀時請另行訂購。
使用防水襯墊時，保護構造相當於IP66。（IP66會因使用環境而劣化、收縮或硬化，為確保防水等級，建議
您定期更換。定期更換時期因使用環境而異。請客戶自行確認。請以3年以內為基準。）
如不需要防水構造，則無需安裝防水襯墊。
拆卸夾具
Y92F-55型
維修時不拆卸端子配線而僅拔出本體時使用。
端子蓋
E53-COV27型
隨附於產品。
端子蓋如有遺失、損毀時請另行訂購。
更新日期 2022年10月24日
