規格選型
（單位：mm）
S8FS-C
電源供應器（15/25/35/50/75/100/150/200/350W型）
實惠價格、高可靠性。 有助於穩定機器運作，令人放心的 基本型電源供應器。
- 特長
- 種類
- 額定/性能
- 外觀尺寸
- 型錄/操作手冊/CAD/軟體
更新日期 2017年5月17日

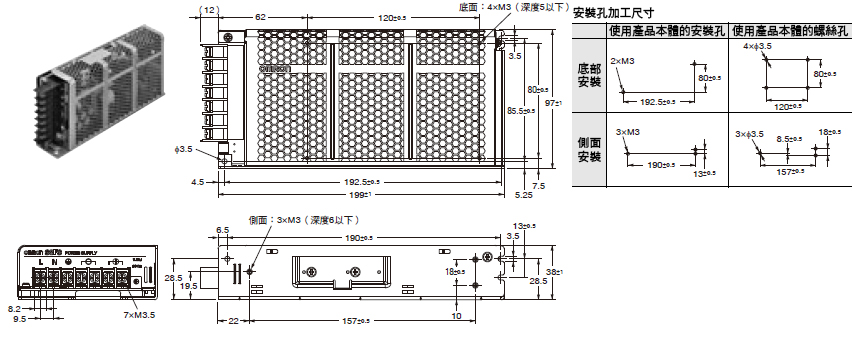

朝上端子台型

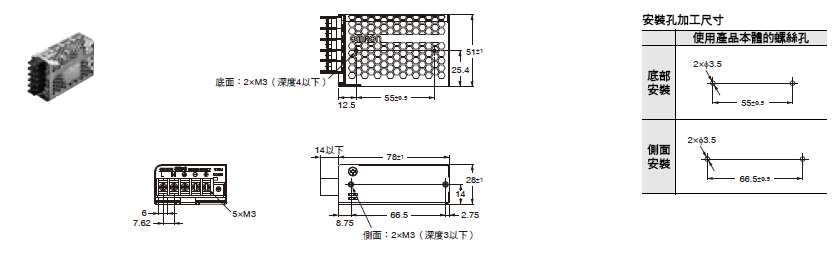

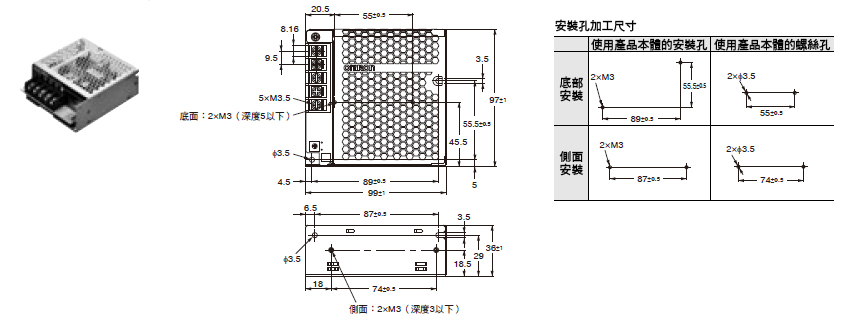

S8FS-C025[][]（25W）
S8FS-C035[][] (35 W)
S8FS-C050[][] (50 W)
S8FS-C075[][] (75 W)

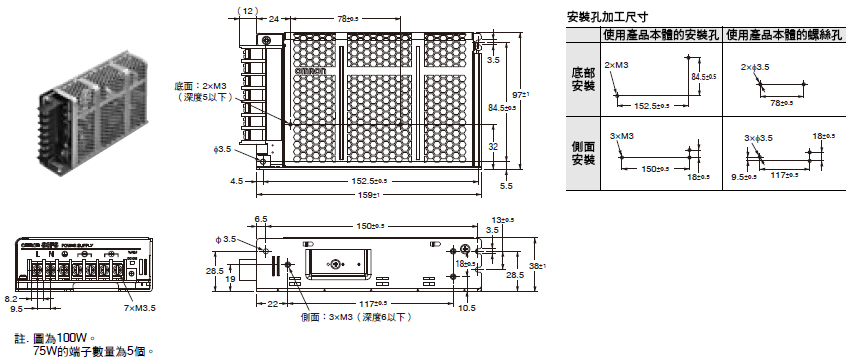

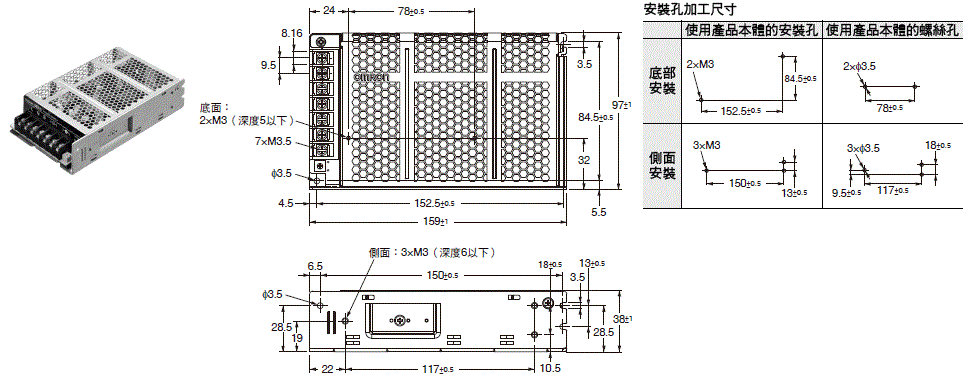

S8FS-C100[][] (100 W)
註. 圖為100W。
75W的端子數量為5個。

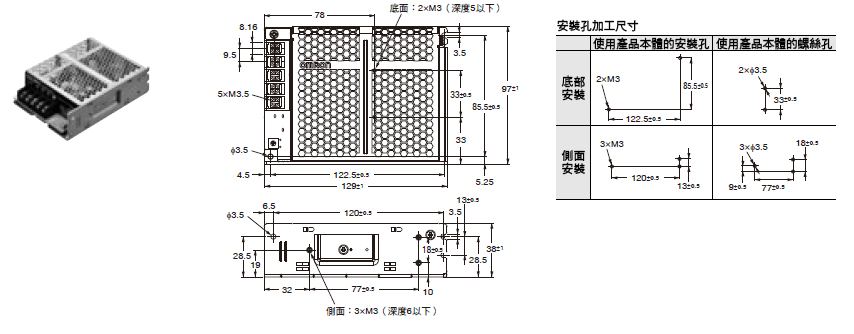

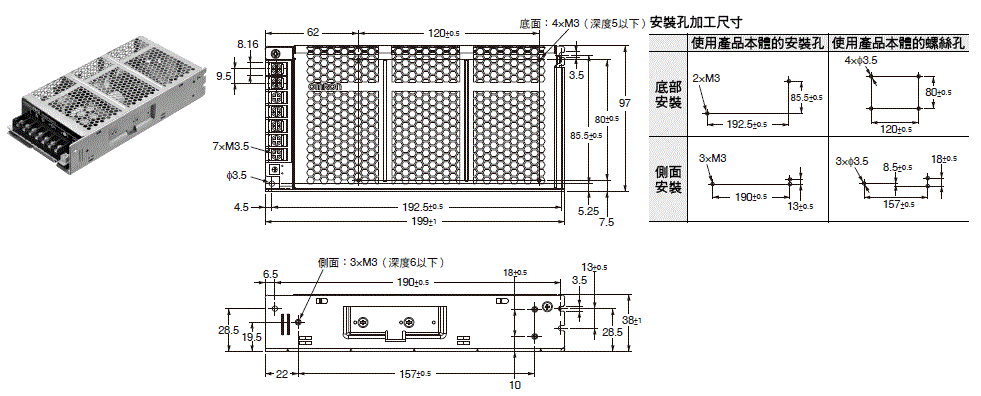

S8FS-C150[][] (150 W)

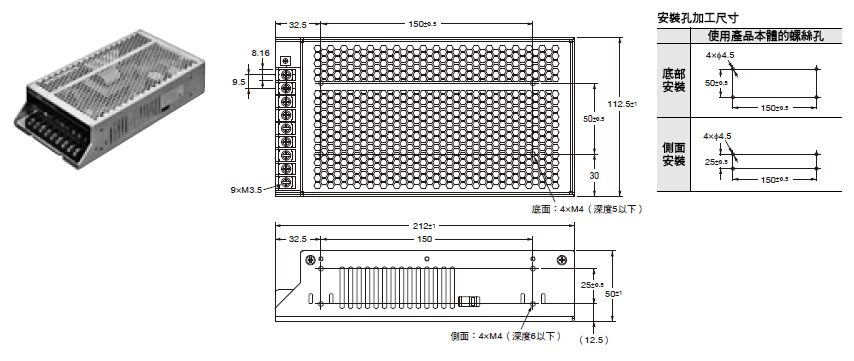

S8FS-C200[][] (200 W)

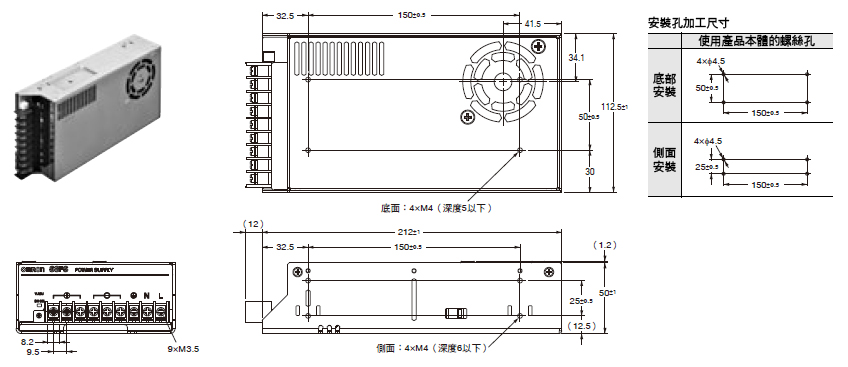

S8FS-C350[][] (350 W)
朝前端子台型

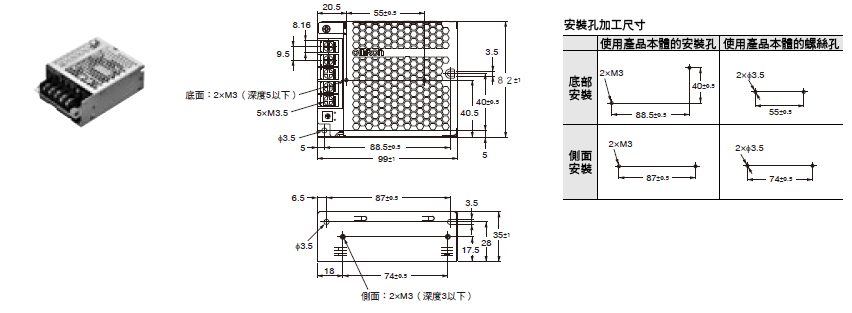

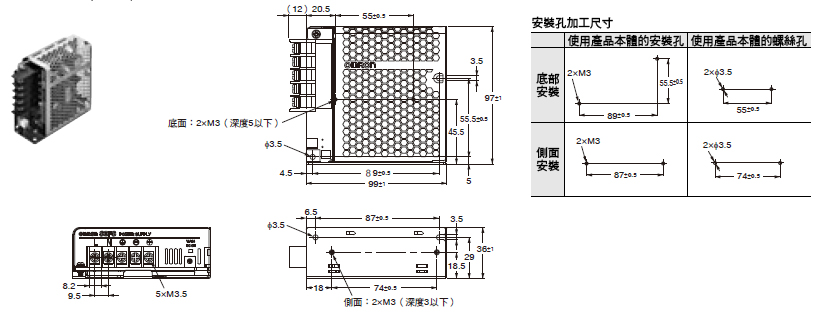

S8FS-C015[][]J (15 W)

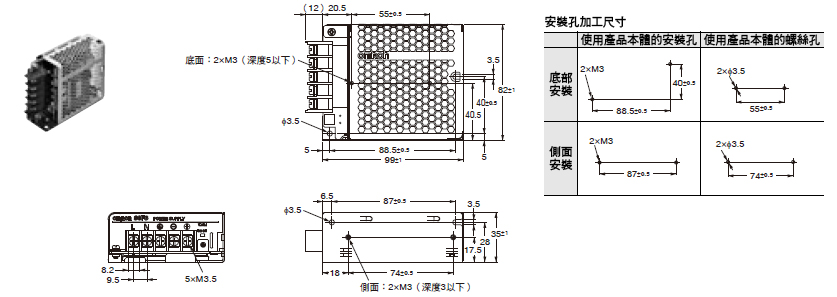

S8FS-C025[][]J (25 W)
S8FS-C035[][]J (35 W)
S8FS-C050[][]J (50 W)
S8FS-C075[][]J (75 W)
S8FS-C100[][]J (100 W)
S8FS-C150[][]J (150 W)
S8FS-C200[][]J (200 W)
S8FS-C350[][]J (350 W)

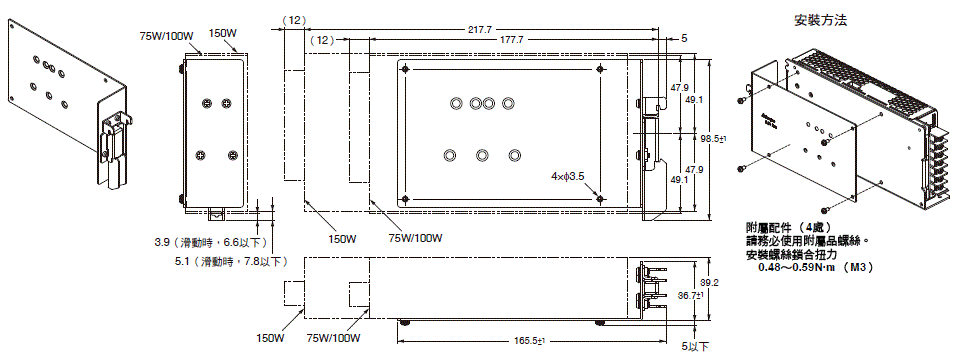

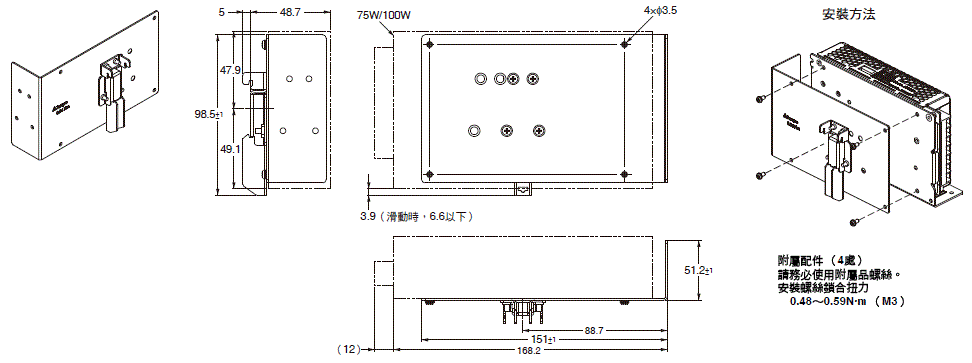

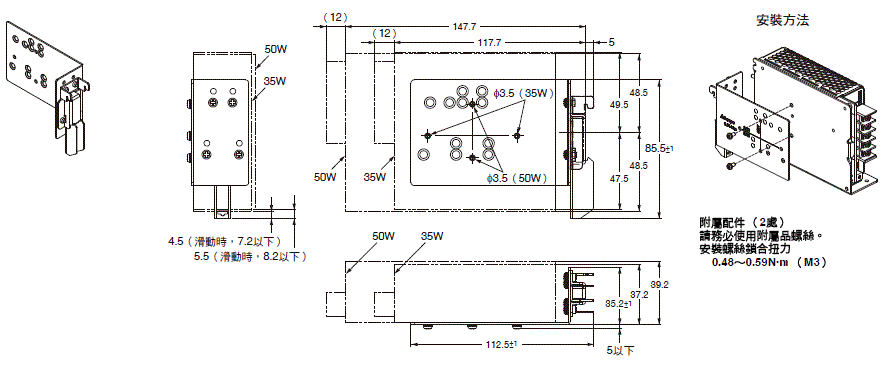

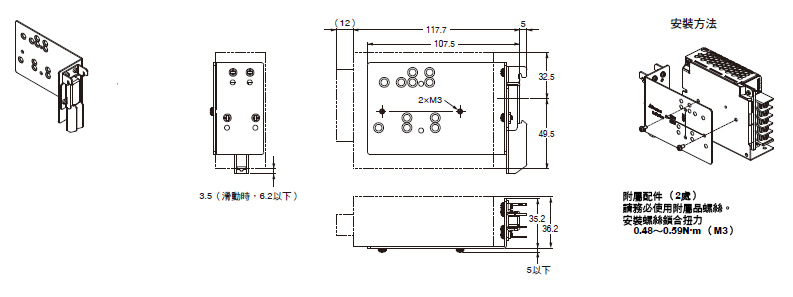

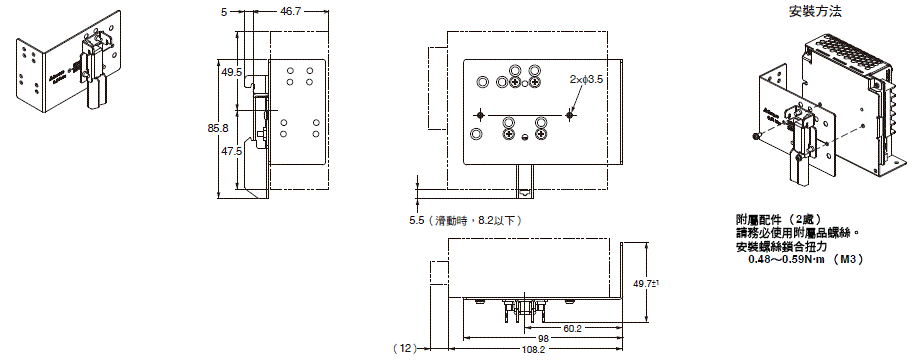

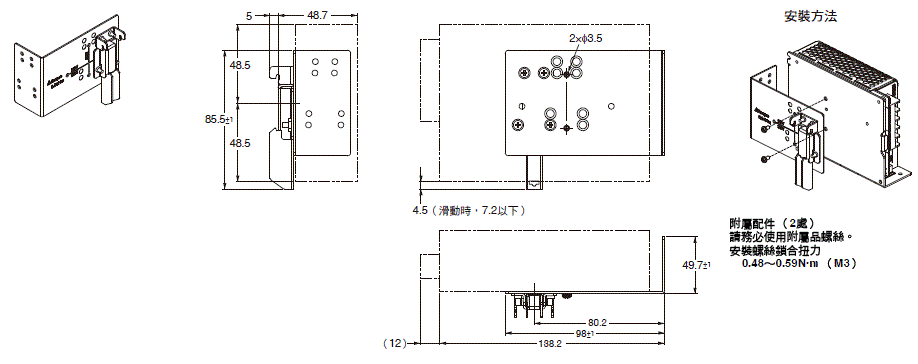

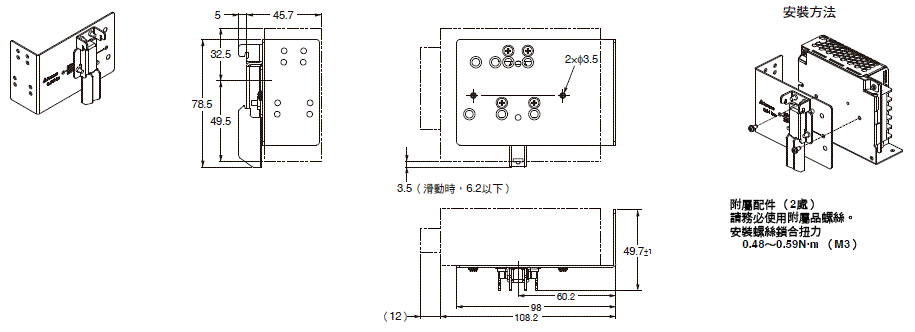

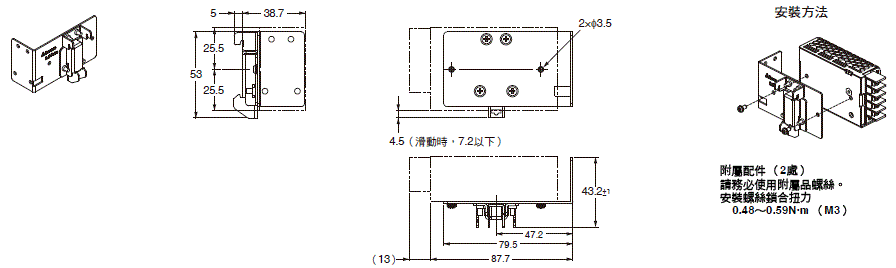

安裝金具

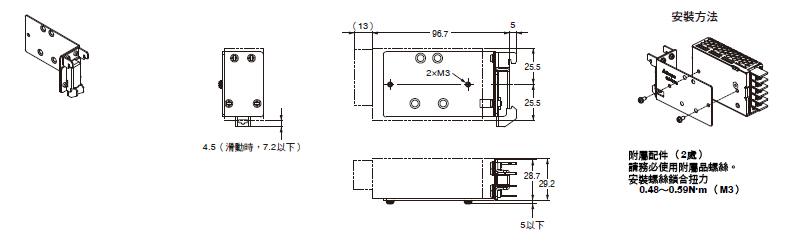

S82Y-FSC015DIN
S82Y-FSC025DIN
S82Y-FSC050DIN
S82Y-FSC150DIN

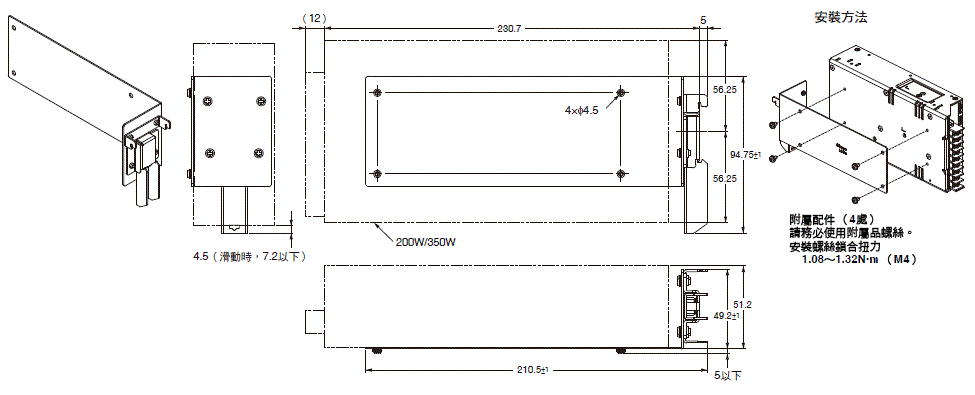

S82Y-FSC350DIN
S82Y-FSC015DIN-S
S82Y-FSC025DIN-S
S82Y-FSC035DIN-S
S82Y-FSC050DIN-S
S82Y-FSC100DIN-S
S82Y-FSC150DIN-S

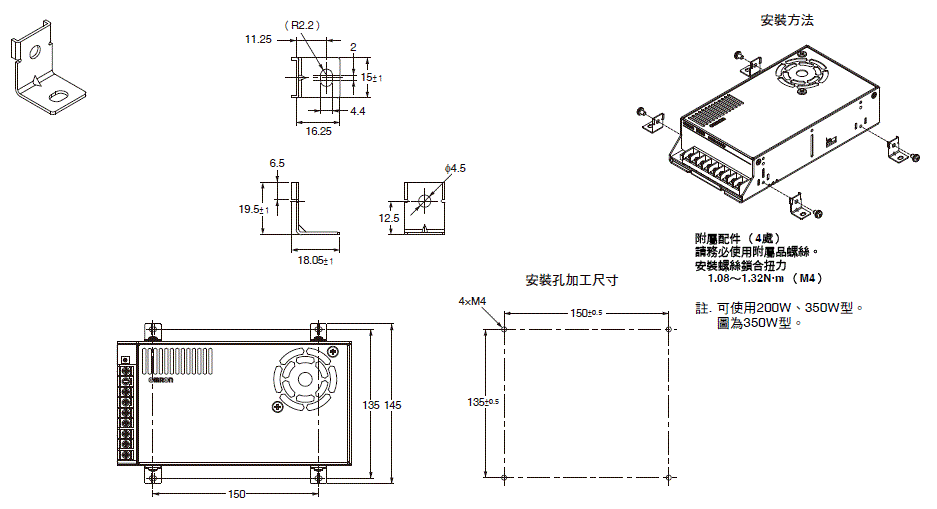

S82Y-FSC350B型（4個裝）
若您欲採用鋁軌安裝使用S8JC系列
欲使用S8JC系列的鋁軌安裝型的使用者可使用朝正面的端子台型搭配鋁軌安裝金具來作為代替機種使用。
S8JC型與S8FS-C[]J型＋鋁軌金具的對應表
| 容量 | S8JC-Z ＊2 | S8JC-ZS | S8FS-C型 本體 | 鋁軌安裝金具 ＊1 | ||
|---|---|---|---|---|---|---|
| 15W | S8JC-Z01505CD | S8JC-ZS01505CD-AC2 | → | S8FS-C01505J | + |
S82Y-FSC015DIN |
| S8JC-Z01512CD | S8JC-ZS01512CD-AC2 | → | S8FS-C01512J | + | ||
| S8JC-Z01524CD | S8JC-ZS01524CD-AC2 | → | S8FS-C01524J | + | ||
| 35W | S8JC-Z03505CD | S8JC-ZS03505CD-AC2 | → | S8FS-C03505J | + |
S82Y-FSC050DIN |
| S8JC-Z03512CD | S8JC-ZS03512CD-AC2 | → | S8FS-C03512J | + | ||
| S8JC-Z03524CD | S8JC-ZS03524CD-AC2 | → | S8FS-C03524J | + | ||
| 50W | S8JC-Z05005CD | S8JC-ZS05005CD-AC2 | → | S8FS-C05005J | + |
S82Y-FSC050DIN |
| S8JC-Z05012CD | S8JC-ZS05012CD-AC2 | → | S8FS-C05012J | + | ||
| S8JC-Z05024CD | S8JC-ZS05024CD-AC2 | → | S8FS-C05024J | + | ||
| S8JC-Z05048CD | ─ | → | S8FS-C05048J | + | ||
| 100W | S8JC-Z10005CD | S8JC-ZS10005CD-AC2 | → | S8FS-C10005J | + |
S82Y-FSC150DIN |
| S8JC-Z10012CD | S8JC-ZS10012CD-AC2 | → | S8FS-C10012J | + | ||
| S8JC-Z10024CD | S8JC-ZS10024CD-AC2 | → | S8FS-C10024J | + | ||
| S8JC-Z10048CD | ─ | → | S8FS-C10048J | + | ||
| 150W | S8JC-Z15005CD | S8JC-ZS15005CD-AC2 | → | S8FS-C15005J | + |
S82Y-FSC150DIN |
| S8JC-Z15012CD | S8JC-ZS15012CD-AC2 | → | S8FS-C15012J | + | ||
| S8JC-Z15024CD | S8JC-ZS15024CD-AC2 | → | S8FS-C15024J | + | ||
| S8JC-Z15048CD | ─ | → | S8FS-C15048J | + | ||
| 350W | S8JC-Z35005CD | S8JC-ZS35005CD-AC2 | → | S8FS-C35005J | + |
S82Y-FSC350DIN |
| S8JC-Z35012CD | S8JC-ZS35012CD-AC2 | → | S8FS-C35012J | + | ||
| S8JC-Z35024CD | S8JC-ZS35024CD-AC2 | → | S8FS-C35024J | + |
＊1. 欲將S8FS型系列安裝於鋁軌時，除本體外請另外購買鋁軌安裝金具。
＊2. 若欲使用15W、35W的S8JC-Z型且輸出電壓為48V的規格，請洽詢本公司營業人員
軌道安裝用另售品

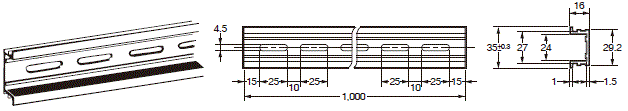

●安裝軌道（鋁製）
PFP-100N
PFP-50N
| 型號 |
|---|
| PFP-100N |
| PFP-50N |
●安裝軌道（鋁製）
PFP-100N2
| 型號 |
|---|
| PFP-100N2 |

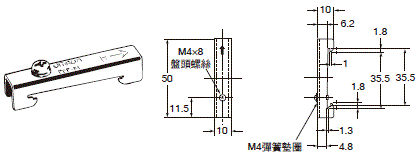

●固定金具（尾板）
PFP-M型
| 型號 |
|---|
| PFP-M型 |
註1. 如有可能承受震動、衝擊，可能會因為鋁的磨耗而產生金屬碎屑，請使用鐵製DIN軌道。
2. 若產品可能會橫向滑動時，請將尾板（PFP-M型）安裝於本體的兩端。
端子蓋（另售）
| 端子台方向 | 容量 | 對象型號 | 端子台保護蓋型 |
|---|---|---|---|
| 朝上端子台型 | 25W | S8FS-C025[][] | S82Y-FSC-C5 |
| 35W | S8FS-C035[][] | ||
| 50W | S8FS-C050[][] | ||
| 75W | S8FS-C075[][] | ||
| 100W | S8FS-C100[][] | S82Y-FSC-C7 | |
| 150W | S8FS-C150[][] | ||
| 200W | S8FS-C200[][] | S82Y-FSC-C9 | |
| 350W | S8FS-C350[][] | ||
| 朝前端子台型 | 15W | S8FS-C015[][]J | S82Y-FSC-C5MF |
| 25W | S8FS-C025[][]J | S82Y-FSC-C5F | |
| 35W | S8FS-C035[][]J | ||
| 50W | S8FS-C050[][]J | ||
| 75W | S8FS-C075[][]J | ||
| 100W | S8FS-C100[][]J | S82Y-FSC-C7F | |
| 150W | S8FS-C150[][]J | ||
| 200W | S8FS-C200[][]J | S82Y-FSC-C9F | |
| 350W | S8FS-C350[][]J |
