S8FS-C

電源供應器(15/25/35/50/75/100/150/200/350W型)

S8FS-C

實惠價格、高可靠性。 有助於穩定機器運作,令人放心的 基本型電源供應器。

容量 15W
項目 輸出電壓 5V 12V 15V 24V
效率 * AC115V输入 80% typ. 84% typ. 84% typ. 85% typ.
AC230V输入 82% typ. 85% typ. 86% typ. 87% typ.
輸入條件 輸入電壓容許範圍 * 單相AC85~264V、DC120~370V
(DC輸入時L端子為+,不適用安全規範)
(有輸入電壓所產生的降額曲線。請參閱第 17 頁的降額曲線。)
頻率 * 50/60Hz(47~450Hz)
電流 * AC115VAC输入 0.3A typ.
AC230VAC输入 0.19A typ.
功率因数
漏電流 AC115VAC输入 0.05mA 0.05mA 0.05mA 0.05mA
AC230VAC输入 0.10mA 0.10mA 0.10mA 0.10mA

突波電流 *

(25 ℃、冷啟動)

AC115VAC输入 16A typ.
AC230VAC输入 32A typ.
輸出特性 額定輸出電流 3A 1.3A 1A 0.7A
電壓調整範圍 * -10~+10%(V.ADJ)

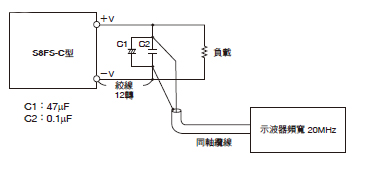

漣波雜訊電壓 * 100 to 240  VAC輸入 30mVp-p以下 30mVp-p以下 40mVp-p以下 30mVp-p以下
靜態輸入變動影響 * 0.5%以下
靜態負載變化影響 * 1.0%以下
溫度變化影響 100 to 240 VAC輸入 0.03%/℃以下

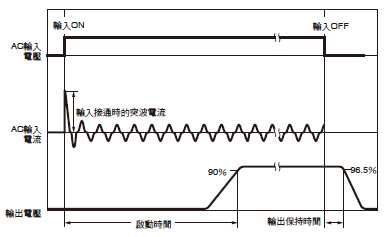

啟動時間 * 115 VAC 輸入 490ms typ. 500ms typ. 470ms typ. 480ms typ.
230 VAC 輸入 470ms typ. 480ms typ. 450ms typ. 460ms typ.
輸出保持時間 * 115 VAC 輸入 14ms typ. 16ms typ. 18ms typ. 15ms typ.
230 VAC 輸入 83ms typ. 87ms typ. 92ms typ. 79ms typ.
附加功能 過載保護 有、自動復歸
過電壓保護 * 有,額定輸出電壓115%以上、遮斷(斷電復歸)
過熱保護
串聯操作 可(最多2台,需要外部二極體)
並聯操作 不可,但可進行備用操作(需要外部二極體)
遠端感測
遠端控制
輸出指示燈 有(LED,顏色:綠)
絕緣耐壓 耐電壓 AC3.0kV 1 min (所有輸入端子)與(所有輸出端子)之間、檢測電流20mA
AC2kV 1 min (所有輸入端子)與(3460_sp_1)之間、檢測電流20mA
AC2kV 1 min (所有輸入端子)與(3460_sp_1)之間、檢測電流20mA
絕緣阻抗 100MΩ min. (at 500 VDC) (所有輸出端子)與(所有輸入端子3460_sp_1)之間
環境 使用環境溫度 -20~+60℃ (有溫度的降額曲線。請參閱第 17 頁的降額曲線。)
(不可結冰結露)
保存溫度 -40~+85℃ (不可結冰結露)
使用環境濕度 20~90%RH (保存溼度10~95%RH)
抗震性 10~55Hz 單側振幅0.375mm 3方向 各2h、10~500Hz 單側振幅0.26mm 3方向 各1h
耐衝擊 150m/s2 6方向 各3次
可靠性 MTBF * 13.5萬小時以上
期待使用壽命 * 10年以上
構造 外觀尺寸 詳情請參閱第 23 頁的「外觀尺寸圖」。
重量 150g以下
冷卻風扇
保護構造
支援規格 諧波抑制 符合EN 61000-3-2、GB17625.1
EMI EMI傳導放射 符合EN 61204-3 Class B、 EN 55011 Class B、GB9254
EMI輻射放射 符合EN 61204-3 Class B、 EN 55011 Class B、GB9254
EMS EN 61204-3 high severity levels
安全規範 認證規格
UL:cURus UL62368-1 (Recognition) OVCⅡ Pol2
CSA:cURus C22.2 No.62368-1
CCC:GB4943
符合標準
EN:EN62368-1 OVCⅡ Pol2
EAC (TR CU 004 / 2011, TR CU 020 / 2011)
RCM (EN61000-6-4)
船舶規範
SEMI規格

*請參閱下面的條件。

容量/輸出電壓(DC) 25W
項目 輸出電壓 5V 12V 15V 24V
效率 * AC115V输入 80% typ. 84% typ. 85% typ. 86% typ.
AC230V输入 82% typ. 86% typ. 88% typ. 88% typ.
輸入條件 輸入電壓容許範圍 * 單相AC85~264V、DC120~370V
(DC輸入時L端子為+,不適用安全規範)
(有輸入電壓所產生的降額曲線。請參閱第 17 頁的降額曲線。)
頻率 * 50/60Hz(47~450Hz)
電流 * AC115VAC输入 0.49A typ.
AC230VAC输入 0.3A typ.
功率因数
漏電流 AC115VAC输入 0.10mA 0.10mA 0.10mA 0.10mA
AC230VAC输入 0.20mA 0.20mA 0.20mA 0.20mA
突波電流 *  AC115VAC输入 16A typ.
(25 ℃、冷啟動) AC230VAC输入 32A typ.
輸出特性 額定輸出電流 5A 2.1A 1.7A 1.1A
電壓調整範圍 * -10~+10%(V.ADJ)
漣波雜訊電壓 * 100 to 240  VAC輸入 20mVp-p以下 20mVp-p以下 30mVp-p以下 40mVp-p以下
靜態輸入變動影響 * 0.5%以下
靜態負載變化影響 * 1.0%以下
溫度變化影響 100 to 240 VAC輸入 0.03%/℃以下
啟動時間 * 115 VAC 輸入 390ms typ. 340ms typ. 400ms typ. 360ms typ.
230 VAC 輸入 360ms typ. 350ms typ. 400ms typ. 360ms typ.
輸出保持時間 * 115 VAC 輸入 17ms typ. 22ms typ. 23ms typ. 21ms typ.
230 VAC 輸入 103ms typ. 113ms typ. 117ms typ. 112ms typ.
附加功能 過載保護 有、自動復歸
過電壓保護 * 有,額定輸出電壓115%以上、遮斷(斷電復歸)
過熱保護
串聯操作 可(最多2台,需要外部二極體)
並聯操作 不可,但可進行備用操作(需要外部二極體)
遠端感測
遠端控制
輸出指示燈 有(LED,顏色:綠)
絕緣耐壓 耐電壓 AC3.0kV 1 min (所有輸入端子)與(所有輸出端子)之間、檢測電流20mA
AC2kV 1 min (所有輸入端子)與(3460_sp_1)之間、檢測電流20mA
AC2kV 1 min (所有輸入端子)與(3460_sp_1)之間、檢測電流20mA
絕緣阻抗 100MΩ min. (at 500 VDC) (所有輸出端子)與(所有輸入端子3460_sp_1)之間
環境 使用環境溫度 -20~+60℃ (有溫度的降額曲線。請參閱第 17 頁的降額曲線。)
(不可結冰結露)
保存溫度 -40~+85℃ (不可結冰結露)
使用環境濕度 20~90%RH (保存溼度10~95%RH)
抗震性 10~55Hz 單側振幅0.375mm 3方向 各2h、10~500Hz 單側振幅0.26mm 3方向 各1h
耐衝擊 150m/s2 6方向 各3次
可靠性 MTBF * 13.5萬小時以上
期待使用壽命 * 10年以上
構造 外觀尺寸 詳情請參閱「外觀尺寸圖」。
重量 250g以下
冷卻風扇
保護構造
支援規格 諧波抑制 符合EN 61000-3-2、GB17625.1
EMI EMI傳導放射 符合EN 61204-3 Class B、 EN 55011 Class B、GB9254
EMI輻射放射 符合EN 61204-3 Class B、 EN 55011 Class B、GB9254
EMS EN 61204-3 high severity levels
安全規範 認證規格
UL:cURus UL62368-1 (Recognition) OVCⅡ Pol2
CSA:cURus C22.2 No.62368-1
CCC:GB4943
符合標準
EN:EN62368-1 OVCⅡ Pol2
EAC (TR CU 004 / 2011, TR CU 020 / 2011)
RCM (EN61000-6-4)
船舶規範
SEMI規格

*請參閱下面的條件。

容量/輸出電壓(DC) 35W
項目 輸出電壓 5V 12V 15V 24V
效率 * AC115V输入 81% typ. 83% typ. 84% typ. 87% typ.
AC230V输入 81% typ. 84% typ. 84% typ. 87% typ.
輸入條件 輸入電壓容許範圍 * 單相AC85~264V、DC120~370V
(DC輸入時L端子為+,不適用安全規範)
(有輸入電壓所產生的降額曲線。請參閱第 17 頁的降額曲線。)
頻率 * 50/60Hz(47~450Hz)
電流 * AC115VAC输入 0.66A typ.
AC230VAC输入 0.41A typ.
功率因数
漏電流 AC115VAC输入 0.15mA 0.15mA 0.15mA 0.15mA
AC230VAC输入 0.30mA 0.25mA 0.25mA 0.25mA
突波電流 *  AC115VAC输入 16A typ.
(25 ℃、冷啟動) AC230VAC输入 32A typ.
輸出特性 額定輸出電流 7A 3A 2.4A 1.5A
電壓調整範圍 * -10~+10%(V.ADJ)
漣波雜訊電壓 * 100 to 240  VAC輸入 80mVp-p以下 90mVp-p以下 90mVp-p以下 80mVp-p以下
靜態輸入變動影響 * 0.5%以下
靜態負載變化影響 * 1.0%以下
溫度變化影響 100 to 240 VAC輸入 0.03%/℃以下
啟動時間 * 115 VAC 輸入 750ms typ. 750ms typ. 760ms typ. 770ms typ.
230 VAC 輸入 700ms typ. 690ms typ. 710ms typ. 720ms typ.
輸出保持時間 * 115 VAC 輸入 13ms typ. 14ms typ. 14ms typ. 15ms typ.
230 VAC 輸入 74ms typ. 75ms typ. 75ms typ. 79ms typ.
附加功能 過載保護 有、自動復歸
過電壓保護 * 有,額定輸出電壓115%以上、遮斷(斷電復歸)
過熱保護
串聯操作 可(最多2台,需要外部二極體)
並聯操作 不可,但可進行備用操作(需要外部二極體)
遠端感測
遠端控制
輸出指示燈 有(LED,顏色:綠)
絕緣耐壓 耐電壓 AC3.0kV 1 min (所有輸入端子)與(所有輸出端子)之間、檢測電流20mA
AC2kV 1 min (所有輸入端子)與(3460_sp_1)之間、檢測電流20mA
AC2kV 1 min (所有輸入端子)與(3460_sp_1)之間、檢測電流20mA
絕緣阻抗 100MΩ min. (at 500 VDC) (所有輸出端子)與(所有輸入端子3460_sp_1)之間
環境 使用環境溫度 -20~+60℃ (有溫度的降額曲線。請參閱第 17 頁的降額曲線。)
(不可結冰結露)
保存溫度 -40~+85℃ (不可結冰結露)
使用環境濕度 20~90%RH (保存溼度10~95%RH)
抗震性 10~55Hz 單側振幅0.375mm 3方向 各2h、10~500Hz 單側振幅0.26mm 3方向 各1h
耐衝擊 150m/s2 6方向 各3次
可靠性 MTBF * 13.5萬小時以上
期待使用壽命 * 10年以上
構造 外觀尺寸 詳情請參閱「外觀尺寸圖」。
重量 250g以下
冷卻風扇
保護構造
支援規格 諧波抑制 符合EN 61000-3-2、GB17625.1
EMI EMI傳導放射 符合EN 61204-3 Class B、 EN 55011 Class B、GB9254
EMI輻射放射 符合EN 61204-3 Class B、 EN 55011 Class B、GB9254
EMS EN 61204-3 high severity levels
安全規範 認證規格
UL:cURus UL62368-1 (Recognition) OVCⅡ Pol2
CSA:cURus C22.2 No.62368-1
CCC:GB4943
符合標準
EN:EN62368-1 OVCⅡ Pol2
EAC (TR CU 004 / 2011, TR CU 020 / 2011)
RCM (EN61000-6-4)
船舶規範
SEMI規格

*請參閱下面的條件。

容量/輸出電壓(DC) 50W
項目 輸出電壓 5V 12V 15V 24V 48V
效率 * AC115V输入 79% typ. 83% typ. 84% typ. 86% typ. 87% typ.
AC230V输入 80% typ. 84% typ. 85% typ. 86% typ. 87% typ.
輸入條件 輸入電壓容許範圍 * 單相AC85~264V、DC120~370V
(DC輸入時L端子為+,不適用安全規範)
(有輸入電壓所產生的降額曲線。請參閱第 17 頁的降額曲線。)
頻率 * 50/60Hz(47~450Hz)
電流 * AC115VAC输入 0.97A typ.
AC230VAC输入 0.59A typ.
功率因数
漏電流 AC115VAC输入 0.25mA 0.25mA 0.25mA 0.25mA 0.25mA
AC230VAC输入 0.60mA 0.55mA 0.55mA 0.55mA 0.55mA
突波電流 *  AC115VAC输入 16A typ.
(25 ℃、冷啟動) AC230VAC输入 32A typ.
輸出特性 額定輸出電流 10A 4.2A 3.4A 2.2A 1.1A
電壓調整範圍 * -10~+10%(V.ADJ)
漣波雜訊電壓 * 100 to 240  VAC輸入 80mVp-p以下 110mVp-p以下 100mVp-p以下 100mVp-p以下 120mVp-p以下
靜態輸入變動影響 * 0.5%以下
靜態負載變化影響 * 1.0%以下
溫度變化影響 100 to 240 VAC輸入 0.03%/℃以下
啟動時間 * 115 VAC 輸入 730ms typ. 730ms typ. 710ms typ. 710ms typ. 770ms typ.
230 VAC 輸入 680ms typ. 670ms typ. 610ms typ. 640ms typ. 690ms typ.
輸出保持時間 * 115 VAC 輸入 12ms typ. 14ms typ. 14ms typ. 14ms typ. 14ms typ.
230 VAC 輸入 71ms typ. 77ms typ. 78ms typ. 77ms typ. 80ms typ.
附加功能 過載保護 有、自動復歸
過電壓保護 * 有,額定輸出電壓115%以上、遮斷(斷電復歸)
過熱保護
串聯操作 可(最多2台,需要外部二極體)
並聯操作 不可,但可進行備用操作(需要外部二極體)
遠端感測
遠端控制
輸出指示燈 有(LED,顏色:綠)
絕緣耐壓 耐電壓 AC3.0kV 1 min (所有輸入端子)與(所有輸出端子)之間、檢測電流20mA
AC2kV 1 min (所有輸入端子)與(3460_sp_1)之間、檢測電流20mA
AC2kV 1 min (所有輸入端子)與(3460_sp_1)之間、檢測電流20mA
絕緣阻抗 100MΩ min. (at 500 VDC) (所有輸出端子)與(所有輸入端子3460_sp_1)之間
環境 使用環境溫度 -20~+60℃ (有溫度的降額曲線。請參閱第 17 頁的降額曲線。)
(不可結冰結露)
保存溫度 -40~+85℃ (不可結冰結露)
使用環境濕度 20~90%RH (保存溼度10~95%RH)
抗震性 10~55Hz 單側振幅0.375mm 3方向 各2h、10~500Hz 單側振幅0.26mm 3方向 各1h
耐衝擊 150m/s2 6方向 各3次
可靠性 MTBF * 13.5萬小時以上
期待使用壽命 * 10年以上
構造 外觀尺寸 詳情請參閱第 20 頁、第 24 頁的「外觀尺寸圖」。
重量 300g以下
冷卻風扇
保護構造
支援規格 諧波抑制 符合EN 61000-3-2、GB17625.1
EMI EMI傳導放射 符合EN 61204-3 Class B、 EN 55011 Class B、GB9254
EMI輻射放射 符合EN 61204-3 Class B、 EN 55011 Class B、GB9254
EMS EN 61204-3 high severity levels
安全規範 認證規格
UL:cURus UL62368-1 (Recognition) OVCⅡ Pol2
CSA:cURus C22.2 No.62368-1
CCC:GB4943
符合標準
EN:EN62368-1 OVCⅡ Pol2
EAC (TR CU 004 / 2011, TR CU 020 / 2011)
RCM (EN61000-6-4)
船舶規範
SEMI規格

*請參閱下面的條件。

容量/輸出電壓(DC) 75W
項目 輸出電壓 5V 12V 15V 24V 48V
效率 * AC115V输入 75% typ. 83% typ. 84% typ. 87% typ. 87% typ.
AC230V输入 77% typ. 83% typ. 84% typ. 87% typ. 87% typ.
輸入條件 輸入電壓容許範圍 * 單相AC85~264V、DC120~370V
(DC輸入時L端子為+,不適用安全規範)
(有輸入電壓所產生的降額曲線。請參閱第 17 頁的降額曲線。)
頻率 * 50/60Hz(47~450Hz)
電流 * AC115VAC输入 1.4A typ.
AC230VAC输入 0.83A typ.
功率因数
漏電流 AC115VAC输入 0.25mA 0.25mA 0.25mA 0.25mA 0.25mA
AC230VAC输入 0.60mA 0.60mA 0.60mA 0.60mA 0.60mA
突波電流 *  AC115VAC输入 16A typ.
(25 ℃、冷啟動) AC230VAC输入 32A typ.
輸出特性 額定輸出電流 14A 6.2A 5A 3.2A 1.6A
電壓調整範圍 * -10~+10%(V.ADJ)
漣波雜訊電壓 * 100 to 240  VAC輸入 80mVp-p以下 110mVp-p以下 90mVp-p以下 110mVp-p以下 140mVp-p以下
靜態輸入變動影響 * 0.5%以下
靜態負載變化影響 * 1.0%以下
溫度變化影響 100 to 240 VAC輸入 0.03%/℃以下
啟動時間 * 115 VAC 輸入 750ms typ. 720ms typ. 730ms typ. 750ms typ. 700ms typ.
230 VAC 輸入 710ms typ. 680ms typ. 690ms typ. 690ms typ. 730ms typ.
輸出保持時間 * 115 VAC 輸入 12ms typ. 13ms typ. 13ms typ. 14ms typ. 15ms typ.
230 VAC 輸入 75ms typ. 74ms typ. 74ms typ. 76ms typ. 78ms typ.
附加功能 過載保護 有、自動復歸
過電壓保護 * 有,額定輸出電壓115%以上、遮斷(斷電復歸)
過熱保護
串聯操作 可(最多2台,需要外部二極體)
並聯操作 不可,但可進行備用操作(需要外部二極體)
遠端感測
遠端控制
輸出指示燈 有(LED,顏色:綠)
絕緣耐壓 耐電壓 AC3.0kV 1 min (所有輸入端子)與(所有輸出端子)之間、檢測電流20mA
AC2kV 1 min (所有輸入端子)與(3460_sp_1)之間、檢測電流20mA
AC2kV 1 min (所有輸入端子)與(3460_sp_1)之間、檢測電流20mA
絕緣阻抗 100MΩ min. (at 500 VDC) (所有輸出端子)與(所有輸入端子3460_sp_1)之間
環境 使用環境溫度 -20~+60℃ (有溫度的降額曲線。請參閱第 17 頁的降額曲線。)
(不可結冰結露)
保存溫度 -40~+85℃ (不可結冰結露)
使用環境濕度 20~90%RH (保存溼度10~95%RH)
抗震性 10~55Hz 單側振幅0.375mm 3方向 各2h、10~500Hz 單側振幅0.26mm 3方向 各1h
耐衝擊 150m/s2 6方向 各3次
可靠性 MTBF * 13.5萬小時以上
期待使用壽命 * 10年以上
構造 外觀尺寸 詳情請參閱「外觀尺寸圖」。
重量 350g以下
冷卻風扇
保護構造
支援規格 諧波抑制 符合EN 61000-3-2、GB17625.1
EMI EMI傳導放射 符合EN 61204-3 Class B、 EN 55011 Class B、GB9254
EMI輻射放射 符合EN 61204-3 Class B、 EN 55011 Class B、GB9254
EMS EN 61204-3 high severity levels
安全規範 認證規格
UL:cURus UL62368-1 (Recognition) OVCⅡ Pol2
CSA:cURus C22.2 No.62368-1
CCC:GB4943
符合標準
EN:EN62368-1 OVCⅡ Pol2
EAC (TR CU 004 / 2011, TR CU 020 / 2011)
RCM (EN61000-6-4)
船舶規範
SEMI規格

*請參閱下面的條件。

容量 100W
輸出電壓(DC) 5V 12V 15V 24V 36V 48V
效率 * 115 VAC 輸入 80% typ. 82% typ. 83% typ. 85% typ. 86% typ. 87% typ.
230 VAC 輸入 81% typ. 83% typ. 84% typ. 87% typ. 87% typ. 88% typ.
輸入條件 輸入電壓容許範圍 * 單相AC85~132V、單相AC176~264V、DC248~373V 開關切換方式
(DC輸入時L端子為+,不適用安全規範)(有輸入電壓所產生的降額曲線。請參閱第 17 頁的降額曲線。)
頻率 * 50 /60 Hz (47 to 450 Hz)
電流 * 115 VAC 輸入 2A typ.
230 VAC 輸入 1.1A typ.
功率因數
漏電流 115 VAC 輸入 0.35 mA 0.35 mA 0.35 mA 0.35 mA 0.40 mA 0.40 mA
230 VAC 輸入 0.60 mA 0.55 mA 0.60 mA 0.50 mA 0.60 mA 0.60 mA
突波電流 *   115 VAC 輸入 32 A typ.
(25 ℃、冷啟動) 230 VAC 輸入 32 A typ.
輸出特性 額定輸出電流 20 A 8.5 A 7 A 4.5 A 2.8 A 2.3 A
電壓調整範圍 * -10% to 10% (with V. ADJ)
漣波雜訊電壓 * 100 to 120 VAC/
200 to 240 VAC輸入
70 mVp-p 以下  100 mVp-p 以下 70 mVp-p 以下 120 mVp-p 以下 90 mVp-p 以下 120 mVp-p 以下
靜態輸入變動影響 * 0.5%以下
靜態負載變化影響 * 1.0%以下
溫度變化影響 100 to 120 VAC/
200 to 240 VAC輸入
0.03%/°C以下
啟動時間 * 115 VAC 輸入 710ms typ. 440ms typ. 440ms typ. 430ms typ. 450ms typ. 430ms typ.
230 VAC 輸入 720ms typ. 700ms typ. 720ms typ. 660ms typ. 690ms typ. 660ms typ.
輸出保持時間 * 115 VAC 輸入 23 ms typ. 37 ms typ. 36 ms typ. 34 ms typ. 36 ms typ. 34 ms typ.
230 VAC 輸入 29 ms typ. 40 ms typ. 39 ms typ. 39 ms typ. 41 ms typ. 38 ms typ.
附加功能 過載保護 有、自動復歸
過電壓保護 * 有,額定輸出電壓115%以上、遮斷(斷電復歸)
過熱保護
串聯操作 可(最多2台,需要外部二極體)
並聯操作 不可,但可進行備用操作(需要外部二極體)
遠端感測
遠端控制
輸出指示燈 有(LED,顏色:綠)
絕緣耐壓 耐電壓 AC3.0kV 1 min (所有輸入端子)與(所有輸出端子)之間、檢測電流20mA
AC2kV 1 min (所有輸入端子)與(3460_sp_1)之間、檢測電流20mA
AC1kV 1 min (所有輸出端子)與(3460_sp_1)之間、檢測電流20mA
絕緣阻抗 100MΩ min. (at 500 VDC) (所有輸出端子)與(所有輸入端子3460_sp_1)之間
環境 使用環境溫度 -20 to 60°C(有溫度的降額曲線。請參閱第 17 頁的降額曲線。)(不可結冰結露)
保存溫度 -40 to 85°C(不可結冰結露)
使用環境濕度 20~90%RH (保存溼度10~95%RH)
抗震性 10~55Hz 單側振幅0.375mm 3方向 各2h、10~500Hz
單側振幅0.26mm 3方向 各1h
耐衝擊 150m/s2 6方向 各3次
可靠性 MTBF * 13.5萬小時以上
期待使用壽命 * 10年以上
構造 外觀尺寸 詳情請參閱第 21 頁、第 24 頁的「外觀尺寸圖」。
重量 400 g以下.
冷卻風扇
保護構造
支援規格 諧波抑制 符合EN 61000-3-2, GB17625.1
EMI EMI傳導放射 符合EN 61204-3 Class B, EN 55011 Class B, GB9254
EMI輻射放射 符合EN 61204-3 Class B, EN 55011 Class B, GB9254
EMS EN 61204-3 high severity levels
安全規範 認證規格
UL:cURus UL62368-1 (Recognition) OVCⅡ Pol2
CSA:cURus C22.2 No.62368-1
CCC:GB4943
符合標準
EN:EN62368-1 OVCⅡ Pol2
EAC (TR CU 004 / 2011, TR CU 020 / 2011)
RCM (EN61000-6-4)
船舶規範
SEMI規格

*請參閱下面的條件。

容量 150W
輸出電壓(DC) 5V 12V 15V 24V 36V 48V
效率 * 115 VAC 輸入 81% typ. 84% typ. 85% typ. 86% typ. 86% typ. 87% typ.
230 VAC 輸入 82% typ. 85% typ. 86% typ. 87% typ. 87% typ. 88% typ.
輸入條件 輸入電壓容許範圍 * 單相AC85~132V、單相AC180~264V、DC254~373V 開關切換方式
(DC輸入時L端子為+,不適用安全規範)(有輸入電壓所產生的降額曲線。請參閱第 17 頁的降額曲線。)
頻率 * 50 /60 Hz (47 to 450 Hz)
電流 * 115 VAC 輸入 2.8 A typ.
230 VAC 輸入 1.6 A typ.
功率因數
漏電流 115 VAC 輸入 0.50 mA 0.50 mA 0.50 mA 0.50 mA 0.40 mA 0.50 mA
230 VAC 輸入 0.75 mA 0.75 mA 0.75 mA 0.70 mA 0.60 mA 0.70 mA
突波電流 *   115 VAC 輸入 32 A typ.
(25 ℃、冷啟動) 230 VAC 輸入 32 A typ.
輸出特性 額定輸出電流 26 A 12.5 A 10 A 6.5 A 4.3 A 3.3 A
電壓調整範圍 * -10% to 10% (with V. ADJ)
漣波雜訊電壓 * 100 to 120 VAC/
200 to 240 VAC輸入
50 mVp-p 以下  90 mVp-p 以下 110 mVp-p 以下 100 mVp-p 以下 200 mVp-p 以下 120 mVp-p 以下
靜態輸入變動影響 * 0.5%以下
靜態負載變化影響 * 1.0%以下
溫度變化影響 100 to 120 VAC/
200 to 240 VAC輸入
0.03%/°C以下
啟動時間 * 115 VAC 輸入 770 ms typ. 730 ms typ. 740 ms typ. 770 ms typ. 730 ms typ. 760 ms typ.
230 VAC 輸入 750 ms typ. 720 ms typ. 730 ms typ. 760 ms typ. 720 ms typ. 750 ms typ.
輸出保持時間 * 115 VAC 輸入 29 ms typ. 24 ms typ. 27 ms typ. 23 ms typ. 23 ms typ. 21 ms typ.
230 VAC 輸入 35 ms typ. 30 ms typ. 31 ms typ. 28 ms typ. 29 ms typ. 27 ms typ.
附加功能 過載保護 有、自動復歸
過電壓保護 * 有,額定輸出電壓115%以上、遮斷(斷電復歸)
過熱保護
串聯操作 可(最多2台,需要外部二極體)
並聯操作 不可,但可進行備用操作(需要外部二極體)
遠端感測
遠端控制
輸出指示燈 有(LED,顏色:綠)
絕緣耐壓 耐電壓 AC3.0kV 1 min (所有輸入端子)與(所有輸出端子)之間、檢測電流20mA
AC2kV 1 min (所有輸入端子)與(3460_sp_1)之間、檢測電流20mA
AC1kV 1 min (所有輸出端子)與(3460_sp_1)之間、檢測電流20mA
絕緣阻抗 100MΩ min. (at 500 VDC) (所有輸出端子)與(所有輸入端子3460_sp_1)之間
環境 使用環境溫度 -20 to 60°C(有溫度的降額曲線。請參閱第 17 頁的降額曲線。)(不可結冰結露)
保存溫度 -40 to 85°C(不可結冰結露)
使用環境濕度 20~90%RH (保存溼度10~95%RH)
抗震性 10~55Hz 單側振幅0.375mm 3方向 各2h、10~500Hz
單側振幅0.26mm 3方向 各1h
耐衝擊 150m/s2 6方向 各3次
可靠性 MTBF * 13.5萬小時以上
期待使用壽命 * 10年以上
構造 外觀尺寸 詳情請參閱「外觀尺寸圖」。
重量 500 g以下.
冷卻風扇
保護構造
支援規格 諧波抑制 符合EN 61000-3-2,GB17625.1
EMI EMI傳導放射 符合EN 61204-3 Class B, EN 55011 Class B, GB9254
EMI輻射放射 符合EN 61204-3 Class B, EN 55011 Class B, GB9254
EMS EN 61204-3 high severity levels
安全規範 認證規格
UL:cURus UL62368-1 (Recognition) OVCⅡ Pol2
CSA:cURus C22.2 No.62368-1
CCC:GB4943
符合標準
EN:EN62368-1 OVCⅡ Pol2
EAC (TR CU 004 / 2011, TR CU 020 / 2011)
RCM (EN61000-6-4)
船舶規範
SEMI規格

*請參閱下面的條件。

容量 200W
輸出電壓(DC) 5V 12V 15V 24V 36V
效率 * 115 VAC 輸入 81% typ. 85% typ. 88% typ. 89% typ. 88% typ.
230 VAC 輸入 81% typ. 87% typ. 88% typ. 90% typ. 90% typ.
輸入條件 輸入電壓容許範圍 * 單相AC90~132V、單相AC180~264V、DC254~373V 開關切換方式
(DC輸入時L端子為+,不適用安全規範)(有輸入電壓所產生的降額曲線。請參閱第 17 頁的降額曲線。)
頻率 * 50 /60 Hz (47 to 450 Hz)
電流 * 115 VAC 輸入 4A typ.
230 VAC 輸入 2.3 A typ.
功率因數
漏電流 115 VAC 輸入 0.35 mA 0.25 mA 0.40 mA 0.20 mA 0.40 mA
230 VAC 輸入 0.60 mA 0.50 mA 0.75 mA 0.45 mA 0.80 mA
突波電流 *   115 VAC 輸入 16 A typ.
(25 ℃、冷啟動) 230 VAC 輸入 32 A typ.
輸出特性 額定輸出電流 40 A 17 A 8.8 A 5.9 A 4.43 A

電壓調整範圍 * -10% to 10% (with V. ADJ)

漣波雜訊電壓 * 100 to 120 VAC/
200 to 240 VAC輸入
60 mVp-p 以下  60 mVp-p 以下 110 mVp-p 以下 130 mVp-p 以下 120 mVp-p 以下

靜態輸入變動影響 * 0.5%以下

靜態負載變化影響 * 1.0%以下

溫度變化影響 100 to 120 VAC/
200 to 240 VAC輸入
0.03%/°C以下

啟動時間 * 115 VAC 輸入 620 ms typ. 630 ms typ. 580 ms typ. 630 ms typ. 620 ms typ.

230 VAC 輸入 600 ms typ. 610 ms typ. 550 ms typ. 600 ms typ. 600 ms typ.

輸出保持時間 * 115 VAC 輸入 32 ms typ. 30 ms typ. 38 ms typ. 30 ms typ. 31 ms typ.

230 VAC 輸入 37 ms typ. 35 ms typ. 45 ms typ. 37 ms typ. 37 ms typ.
附加功能 過載保護 有、自動復歸
過電壓保護 * 有,額定輸出電壓115%以上、遮斷(斷電復歸)
過熱保護
串聯操作 可(最多2台,需要外部二極體)
並聯操作 不可,但可進行備用操作(需要外部二極體)
遠端感測
遠端控制
輸出指示燈 有(LED,顏色:綠)
絕緣耐壓 耐電壓 AC3.0kV 1 min (所有輸入端子)與(所有輸出端子)之間、檢測電流20mA
AC2kV 1 min (所有輸入端子)與()之間、檢測電流20mA
AC1kV 1 min (所有輸出端子)與()之間、檢測電流20mA
絕緣阻抗 100MΩ min. (at 500 VDC) (所有輸出端子)與(所有輸入端子)之間
環境 使用環境溫度 -20 to 50°C(有溫度的降額曲線。請參閱降額曲線。)(不可結冰結露)
保存溫度 -40 to 85°C(不可結冰結露)
使用環境濕度 20~90%RH (保存溼度10~95%RH)
抗震性 10~55Hz 單側振幅0.375mm 3方向 各2h、10~500Hz
單側振幅0.26mm 3方向 各1h
耐衝擊 150m/s2 6方向 各3次
可靠性 MTBF * 13.5萬小時以上
期待使用壽命 * 10年以上
構造 外觀尺寸 詳情請參閱「外觀尺寸圖」。
重量 700 g以下.
冷卻風扇
保護構造
支援規格 諧波抑制
EMI EMI傳導放射 符合EN 61204-3 Class A、EN 55011 Class A
EMI輻射放射 符合EN 61204-3 Class A、EN 55011 Class A
EMS EN 61204-3 high severity levels
安全規範 認證規格
UL:cURus UL62368-1 (Recognition) OVCⅡ Pol2
CSA:cURus C22.2 No.62368-1
符合標準
EN:EN62368-1 OVCⅡ Pol2
EAC (TR CU 004 / 2011, TR CU 020 / 2011)
RCM (EN61000-6-4)
船舶規範
SEMI規格

*請參閱下面的條件。

容量 350W
輸出電壓(DC) 5V 12V 24V 36V 48V
效率 * 115 VAC 輸入 77% typ. 83% typ. 86% typ. 87% typ. 87% typ.
230 VAC 輸入 78% typ. 85% typ. 88% typ. 88% typ. 88% typ.
輸入條件 輸入電壓容許範圍 * 單相AC90~132V、單相AC180~264V、DC254~373V 開關切換方式
(DC輸入時L端子為+,不適用安全規範)(有輸入電壓所產生的降額曲線。請參閱降額曲線。)
頻率 * 50 /60 Hz (47 to 450 Hz)
電流 * 115 VAC 輸入 6.4 A typ.
230 VAC 輸入 3.5 A typ.
功率因數 --
漏電流 115 VAC 輸入 0.40 mA 0.40 mA 0.40 mA 0.40 mA 0.40 mA
230 VAC 輸入 0.75 mA 0.80 mA 0.75 mA 0.80 mA 0.80 mA
突波電流 *   115 VAC 輸入 16 A typ.
(25 ℃、冷啟動) 230 VAC 輸入 32 A typ.
輸出特性 額定輸出電流 60 A 29 A 14.6 A 9.7 A 7.32 A
電壓調整範圍 * -10% to 10% (with V. ADJ)
漣波雜訊電壓 * 100 to 120 VAC/
200 to 240 VAC輸入
110 mVp-p 以下  130 mVp-p 以下 120 mVp-p 以下 180 mVp-p 以下 180 mVp-p 以下
靜態輸入變動影響 * 0.5%以下
靜態負載變化影響 * 2.0%以下 1.0%以下
溫度變化影響 100 to 120 VAC/
200 to 240 VAC輸入
0.03%/°C以下
啟動時間 * 115 VAC 輸入 610 ms typ. 620 ms typ. 580 ms typ. 610 ms typ. 610 ms typ.
230 VAC 輸入 570 ms typ. 590 ms typ. 560 ms typ. 590 ms typ. 590 ms typ.
輸出保持時間 * 115 VAC 輸入 25 ms typ. 18 ms typ. 17 ms typ. 19 ms typ. 19 ms typ.
230 VAC 輸入 31 ms typ. 25 ms typ. 23 ms typ. 25 ms typ. 24 ms typ.
附加功能 過載保護 有、自動復歸
過電壓保護 * 有,額定輸出電壓115%以上、遮斷(斷電復歸)
過熱保護 有,遮斷(斷電復歸)(冷卻風扇異常時的過熱保護)
串聯操作 可(最多2台,需要外部二極體)
並聯操作 不可,但可進行備用操作(需要外部二極體)
遠端感測
遠端控制
輸出指示燈 有(LED,顏色:綠)
絕緣耐壓 耐電壓 AC3.0kV 1 min (所有輸入端子)與(所有輸出端子)之間、檢測電流20mA
AC2kV 1 min (所有輸入端子)與( )之間、檢測電流20mA
AC1kV 1 min (所有輸出端子)與( )之間、檢測電流20mA
絕緣阻抗 100MΩ min. (at 500 VDC) (所有輸出端子)與(所有輸入端子)之間
環境 使用環境溫度 -20 to 60°C(有溫度的降額曲線。請參閱第 17 頁的降額曲線。)(不可結冰結露)
保存溫度 -40 to 85°C(不可結冰結露)
使用環境濕度 20~90%RH (保存溼度10~95%RH)
抗震性 10~55Hz 單側振幅0.375mm 3方向 各2h、10~500Hz
單側振幅0.26mm 3方向 各1h
耐衝擊 150m/s2 6方向 各3次
可靠性 MTBF * 13.5萬小時以上
期待使用壽命 * 10年以上
構造 外觀尺寸 詳情請參閱「外觀尺寸圖」。
重量 800 g以下.
冷卻風扇 有(內部溫度的ON/OFF控制)
保護構造 --
支援規格 諧波抑制 --
EMI EMI傳導放射 符合EN 61204-3 Class A、EN 55011 Class A
EMI輻射放射 符合EN 61204-3 Class A、EN 55011 Class A
EMS EN 61204-3 high severity levels
安全規範 認證規格
UL:cURus UL62368-1 (Recognition) OVCⅡ Pol2
CSA:cURus C22.2 No.62368-1
符合標準
EN:EN62368-1 OVCⅡ Pol2
EAC (TR CU 004 / 2011, TR CU 020 / 2011)
RCM (EN61000-6-4)
船舶規範
SEMI規格

*請參閱下面的條件。

條件

效率 為額定輸出電壓並且為額定輸出電流時的值。
輸入條件 輸入電壓容許範圍 依據變頻器而定,有些會將輸出規格的輸出頻率標示為50/60Hz。但有可能因為電源供應器內部溫度上升而冒煙、燒毀,因此請勿將變頻器的輸出作為電源供應器的電源使用。對輸入連接UPS時,請勿連接輸出矩形波的產品。
頻率
電流 為額定輸出電壓並且為額定輸出電流時的值。
突波電流(25 ℃、冷啟動) 25℃、冷啟動。請參照下圖。
輸出特性 電壓調整範圍 V.ADJ的容量操作可使電壓上升至電壓調整範圍的+10%以上。
輸出電壓調整時,請確認電源的輸出電壓並注意勿破壞負載。
漣波雜訊電壓 為額定輸出電壓並且為額定輸出電流時的值。
使用環境溫度為25℃ 時。
靜態輸入變化影響 在額定輸出電壓及額定輸出電流之下,輸入電壓在容許輸入電壓的範圍內緩慢變化時,輸出電壓變動的最大值。
靜態負載變化影響 輸入電壓在容許輸入電壓的範圍內時,使輸出電流在0A~額定輸出電流範圍之間變動時的值。
啟動時間 為額定輸出電壓並且為額定輸出電流時的值。25℃、冷啟動。請參照下圖。
輸出保持時間 為額定輸出電壓並且為額定輸出電流時的值。請參照下圖。
附加功能 過電壓保護 關於輸入電源復歸,請參閱「●過電壓保護」。
可靠性 MTBF MTBF為JEITA 依RCR-9102計算所得到的值。
期待使用壽命 請參閱「預防維護的建議更換時間與定期交換」。

突波電流、起動時間、輸出保持時間

s8fs-c_sp-1
註. 冗餘運轉時會產生倍於平時的突波電流。請充分確認保險絲的熔斷特性以及斷路器的動作特性後,選擇適當的保險絲。
以避免在發生突波電流時,外部保險絲未熔斷或斷路器未動作的情況。

漣波雜訊電壓

規格標準的漣波雜訊電壓是根據下圖的量測迴路所測得之值。


s8fs-c_sp-2
