H3YN-[]-B

固態計時器

H3YN-[]-B

和H3Y型外觀相同，並具備多種時間範圍以及多種動作模式。

相關資訊

更新日期 2022年5月23日

額定

項目 H3YN-2-B/-4-B H3YN-21-B/-41-B
時間規格 短時間型0.1s ~ 10min
(提供1s、10s、1min、10min等4種範圍可供切換)		 長時間型0.1min ~ 10h
(提供1min、10min、1h、10h等4種範圍可供切換)
電源電壓 ＊5 ＊6 ・ AC100 ~ 120V 50/60Hz ・ AC200 ~ 230V 50/60Hz ・ AC24V 50/60Hz ＊1
・ DC12V ・ DC24V ・ DC48V ・ DC100 ~ 110V ・ DC125V ＊2
動作模式 利用指撥開關，即可切換ON延遲、間隔、閃爍OFF啟動、閃爍ON啟動等4種模式
容許電壓變動範圍 電源電壓的85 ~ 110% (但DC12V規格則為電源電壓的90 ~ 110%) ＊3
消耗電力(參考) AC100 ~ 120V 繼電器OFF狀態 約1VA (0.6W) 繼電器ON狀態 約1.8VA (1.6W) (AC120V 60Hz時)
AC200 ~ 230V 繼電器OFF狀態 約1.5VA (1.1W) 繼電器ON狀態 約2.2VA (1.8W) (AC230V 60Hz時)
AC24V 繼電器OFF狀態 約0.3VA (0.2W) 繼電器ON狀態 約1.8VA (1.4W) (AC240V 60Hz時)
DC12V 繼電器OFF狀態 約0.1W 繼電器ON狀態 約1.1W (DC12V時)
DC24V 繼電器OFF狀態 約0.1W 繼電器ON狀態 約1.1W (DC24V時)
DC48V 繼電器OFF狀態 約0.3W 繼電器ON狀態 約1.2W (DC48V時)
DC100 ~ 110V 繼電器OFF狀態 約0.4W 繼電器ON狀態 約1.6W (DC110V時)
DC125V 繼電器OFF狀態 約0.4W 繼電器ON狀態 約1.6W (DC125V時)
復歸電壓 電源電壓的10%以下 ＊4
控制輸出 2極：AC250V 5A 電阻負載(cosφ = 1)
最小適用負載 DC5V 1mA (P水準、參考值)
接點材料：Ag
4極：AC250V 3A 電阻負載(cosφ = 1)
H3YN-4-B/-41-B：最小適用負載 DC1V 1mA (P水準、參考值)
H3YN-4-Z-B/-41-Z-B型：最小適用負載 DC1V 0.1mA (P水準、參考值)
接點材料：合金+銀合金
使用環境溫度 -10 ~ +55℃ (不可結冰)
保存溫度 -25 ~ +65℃ (不可結冰)
使用環境濕度 35 ~ 85%

＊1. 請勿將變流器的輸出作為電源使用。詳情請參閱本公司官網 (www.omron.com.tw) 所載之 「計時器共通注意事項 ●電源」之相關說明。
＊2. 單相全波整流電源亦可適用。
＊3. 在環境溫度大於50℃ 的環境下連續使用時，需使用90 ~ 110% (DC12V為95 ~ 110%)的電源電壓。
＊4. 為了讓產品確實復歸，使用AC100 ~ 120V時電壓需為AC10V、AC200 ~ 230V則使用AC20V、DC100 ~110V為DC10V以下電壓。
＊5. 若要將交流雙線式近接感測器和計時器互相搭配使用時，請參閱本公司官網(www.omron.com.tw)所載之「計時器共通注意事項 ●電源」之相關說明。
＊6. 只有DC型電源電壓配置防突波二極體。

性能

項目 H3YN-2-B/-4-B H3YN-21-B/-41-B
動作時間偏差 ±1%以下 (最大刻度時間)(1s範圍為±1%±10ms以下)
設定誤差 ±10%±50ms以下(最大刻度時間)
復歸時間 0.1s以下(包含中途復歸)
電壓的影響 ±2%以下(最大刻度時間)
溫度的影響 ±2%以下(最大刻度時間)
絕緣阻抗 100 MΩ min. (at 500 VDC)
耐電壓 AC2,000V 50/60Hz 1min　
(導電區端子與外露的非充電金屬區之間，但端子螺絲部位除外)
AC2,000V 50/60Hz 1min (操作電源電路和控制輸出之間)
AC2,000V 50/60Hz 1min (異極接點之間 雙極型)
AC1,500V 50/60Hz 1min (異極接點之間 4極型)
AC1,000V 50/60Hz 1min (非連續接點間)
振動 耐久性 10 ~ 55Hz 單側振幅0.75mm 3方向 各1h
誤動作 10 ~ 55Hz 單側振幅0.5mm 3方向 各10min
衝擊 耐久性 1,000m/s2 6個方向 各3次
誤動作 100m/s2 6個方向 各3次
使用壽命 機械性 1,000萬次以上(無負載、開關開關頻率1,800次/h)
電氣性 極 50萬次以上(AC250V 5A 電阻負載 開關頻率1,800次/h) (常溫時)
4極 20萬次(-Z為10萬次以上)以上
(AC250V 3A 電阻負載 開關頻率1,800次/h) (常溫時)＊
脈衝電壓 電源端子之間為3kV，但DC12V、 DC24V、 DC48V為1kV，
導電區端子和外露的非充電金屬區之間為4.5kV，
但DC12V、 DC24V、 DC48V為1.5kV
抗干擾性 利用雜訊模擬器模擬的方形波雜訊(脈衝寬100ns/1μs上升1ns) ±1.5kV
耐靜電性 4kV (誤動作)　8kV (損壞)
保護構造 IP40
重量 約50g

＊請確認電氣性使用壽命曲線。

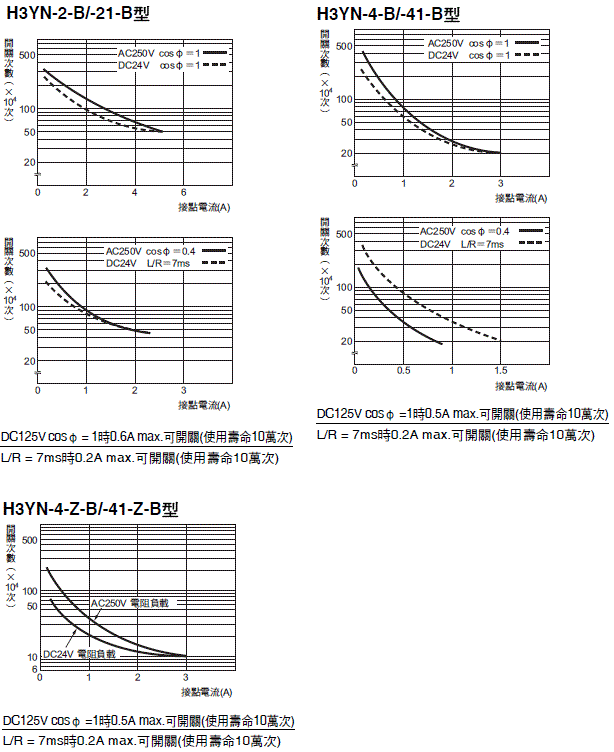

電氣性使用壽命曲線(參考值)

H3YN-[]-B 額定/性能 5

已通過認證

安全
規格		 已通過cULus (或cURus)：UL 508/CSA C22.2 No.14＊1、 CSA
C22.2 No.14、LR認證、 CCC: GB/T 14048.5 ＊3
EN 61812-1、 IEC 60664-1 2.5kV/2 (H3YN-2-B/-21-B)＊2、
2.5kV/1 (H3YN-4-B/-41-B、 H3YN-4-Z-B/-41-Z-B)適用＊2
EMC (EMI)   EN 61812-1
放射性危害強度   EN 55011、 Group 1、 class A
雜音端子電壓   EN 55011、 Group 1、 class A
(EMS)   EN 61812-1
靜電放電抗擾性   IEC 61000-4-2
電場強度抗擾性   IEC 61000-4-3
無線電脈衝抗擾性   IEC 61000-4-4
突波抗擾性   IEC 61000-4-5
傳導性雜訊抗擾性   IEC 61000-4-6
電壓突降/電斷抗擾性   IEC 61000-4-11


＊1. cULus (Listing)：使用OMRON PYF-□-PU-L型的情形
cURus (Recognition)：使用上述底座以外的情形
＊2. 過電壓類別Ⅱ。
＊3.關於CCC取得條件


型號 H3YN-2-B/-21-B 型 H3YN-4-B/-41-B 型
建議的保險絲 RT14-20／6A （380VAC 6A） DELIXI製造 RT14-20／4A （380VAC 4A） DELIXI製造
額定動作電壓Ue
額定動作電流Ie		 AC-15: Ue: 250VAC, Ie: 3A
AC-13: Ue: 250VAC, Ie: 5A
DC-13: Ue: 30VDC, Ie: 0.5A		 AC-15: Ue: 250VAC, Ie: 2A
AC-13: Ue: 250VAC, Ie: 3A
DC-13: Ue: 30VDC, Ie: 0.5A
額定絕緣電壓 250V
額定脈衝電壓
(高度：2000m以內)		 2.5kV (AC240V時)
附條件短路電流 1000A
