| 時間範圍 | 0.1s | 1s | 10s | 1min | 10min | 1h | 10h | 100h |
|---|---|---|---|---|---|---|---|---|
| 設定時間範圍 | 0.1 ~ 1.2s | 1 ~ 12s | 10s ~ 120s | 1 ~ 12min | 10 ~ 120min | 1 ~ 12h | 10 ~ 120h | 100 ~ 1200h |
| 刻度數字 | 12 | |||||||
H3DT-N / -L
多模式計時器
鋁軌寬度17.5mm的盤內用，Push-In Plus端子台輕巧型計時器
- 特長
- 種類
- 額定/性能
- 外觀尺寸
- 型錄/操作手冊/CAD/軟體
更新日期 2021年8月24日
時間規格
額定
| 電源電壓 ＊1 | AC/DC24 ~ 240V 50/60Hz ＊2 | |
|---|---|---|
| 容許電壓變動範圍 | 額定電壓的85 ~ 110％ | |
| 電源復歸 | 最短電源開啟時間 0.1s | |
| 復歸電壓 | 額定電壓的10%以下 | |
| 電壓輸入 | AC/DC24 ~ 240V H位準：AC/DC20.4 ~ 264V、 低位：AC/DC0 ~ 2.4V | |
| ＊3
耗電量 |
H3DT-N2/-L2 | AC240V時：2.3VA以下、DC240V時：1.0W以下、DC24V時：0.3W以下 |
| H3DT-N1/-L1 | AC240V時：2.0VA以下、DC240V時：0.9W以下、DC24V時：0.3W以下 | |
| 額定絕緣電壓 | AC250V | |
| 控制輸出 | 接點輸出：AC250V 5A 電阻負載(cosφ = 1)，DC30V 5A 電阻負載
DC125V 最大0.15A. 電阻負載，DC125V 最大0.1A. L/R = 7ms 最小適用負載：DC5V 10mA (P水準、參考值) 接點材質：銀合金 (建議的保險絲：BLN5(little fuse)、0216005MXEP) |
|
| 使用溫度範圍 | -20 ~ +60℃ (不可結冰) | |
| 保存溫度範圍 | -40 ~ +70℃ (不可結冰) | |
| 使用環境濕度 | 25 ~ 85％ | |
＊1. 以電源電壓DC24V使用時，會有約0.5A的突波電流，因此透過感測器等無接點輸出開/關計時器本體的電源時，請特別注意。
＊2. DC電源的漣波為20％以下。
＊3. 消耗電力採用F2模式(H3DT-N型)、A模式(H3DT-L型)、時間結束後者。
此為包含輸入迴路消耗電流之最大值。
＊2. DC電源的漣波為20％以下。
＊3. 消耗電力採用F2模式(H3DT-N型)、A模式(H3DT-L型)、時間結束後者。
此為包含輸入迴路消耗電流之最大值。
性能
| 動作時間偏差 | ±1％ (相對於最大刻度時間的比率) 以下(1.2s範圍為±1%±10ms以下) | |
|---|---|---|
| 設定誤差 | ±10% (相對於最大刻度時間的比率) ±0.05s以下 | |
| 最小輸入訊號範圍 | 50ms (啟動輸入) | |
| 電壓的影響 | ±0.5％ (相對於最大刻度時間的比率)以下(1.2s範圍為±0.5%±10ms以下) | |
| 溫度的影響 | ±2％ (相對於最大刻度時間的比率)以下(1.2s範圍為±2%±10ms以下) | |
| 絕緣阻抗 | 100MΩ min. (at 500 VDC) | |
| 耐電壓 | AC2,900V 50/60Hz 1min (充電金屬部與操作部)
AC2,000V 50/60Hz 1min (控制輸出與操作迴路間) AC1,000V 50/60Hz 1min (非連續接點間) |
|
| 脈衝
耐電壓試驗電壓 |
5kV (電源端子間)、7.4kV (導電部端子及操作區) | |
| 抗干擾性 | 利用雜訊模擬器模擬的方形波雜訊(脈衝寬100ns/1μs上升1ns) ±1.5kV | |
| 耐靜電性 | 4kV (誤動作) 8kV (損壞) | |
| 耐振動 | 耐久性 | 10 ~ 55Hz 單側振幅0.75mm 3方向 各2h |
| 誤動作 | 10 ~ 55Hz 單側振幅0.5mm 3方向 各10min | |
| 衝擊 | 耐久性 | 1,000m/s2 6個方向 各3次 |
| 誤動作 | 100m/s2 6個方向 各3次 | |
| 使用壽命 | 機械性 | 1,000萬次以上(無負載、開關頻率1,800次/h) |
| 電氣性
|
10萬次以上(AC250V、5A、電阻負載、開關頻率360次/h) | |
| 保護構造 | IP30 (端子部為IP20)
|
|
| 重量 | 約100g | |

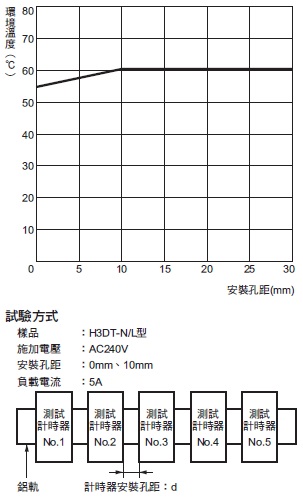

H3DT型的環境溫度與安裝孔距之關係 (參考值)
請參閱下圖為安裝孔距與環境溫度之間的關係。
若環境溫度超過55℃ 以上，且安裝孔距小於下圖所示的數值時，這時候一旦計時器內部溫度上升，恐將導致內部配件的使用壽命減短，此點需特別注意。
適用標準
| 安全標準 | cULus：UL 508/CSA C22.2 No.14
EN 61812-1：污染度2/過電壓類別Ⅲ CCC：GB/T 14048.5 污染度2/過電壓類別Ⅲ＊ LR：Category ENV1.2 DNV GL (溫度 B，濕度 B，震動 A，EMC A，封閉 A) |
|---|---|
| EMC | (EMI) EN 61812-1
放射性危害強度 EN 55011 class B 雜音端子電壓 EN 55011 class B 高諧波電流 EN 61000-3-2 電壓變動、閃爍 EN 61000-3-3 (EMS) EN 61812-1 靜電放電抗擾性 EN 61000-4-2 電場強度抗擾性 EN 61000-4-3 無線電脈衝抗擾性 EN 61000-4-4 突波抗擾性 EN 61000-4-5 傳導性雜訊抗擾性 EN 61000-4-6 電壓突降/電斷抗擾性 EN 61000-4-11 |
＊關於CCC取得條件
| 額定動作電壓Ue
額定動作電壓Ie |
AC-15: Ue: 250VAC, Ie: 3A
AC-13: Ue: 250VAC, Ie: 5A DC-13: Ue: 30VDC, Ie: 0.1A |
|---|---|
| 額定脈衝電壓
(高度：2,000m以內) |
4kV (AC240V時) |
| 附條件短路電流 | 1,000A |
輸入輸出功能
| 項目 | 型號 | H3DT-N/L |
|---|---|---|
| 輸入功能 | 啟動 | 作為計時開始功能。 |
| 輸出功能 | 控制輸出 | 達到轉環設定值時根據所設定的動作模式進行輸出。 ＊ |
＊將本體正面的瞬時/限時切換開關設定成INST.(瞬時)，繼電器(R2)成為瞬時接點，且與電源的動作同步ON/OFF。
更新日期 2021年8月24日
