(單位:mm)

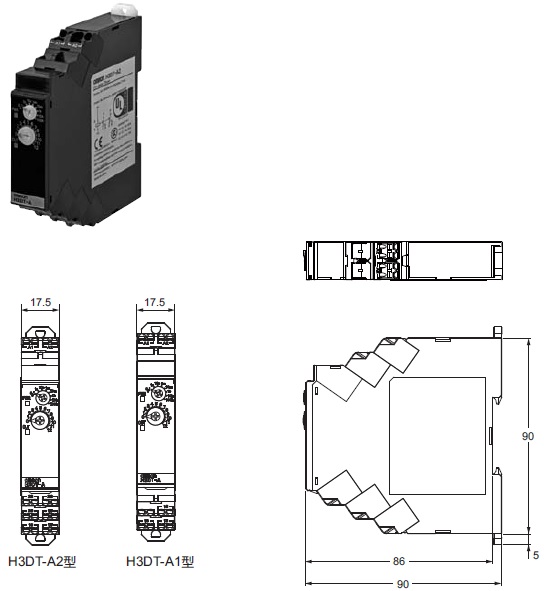

本體

H3DT-A型

H3DT-A 外觀尺寸 1

鋁軌安裝用另售品

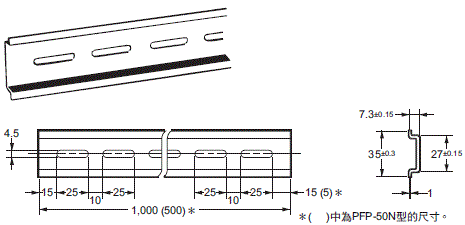

支撐鋁軌
PFP-100N型
PFP-50N型

H3DT-A 外觀尺寸 2

型號
PFP-100N
PFP-50N

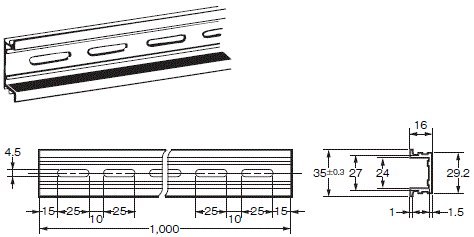

支撐鋁軌
PFP-100N2型

H3DT-A 外觀尺寸 4

型號
PFP-100N2

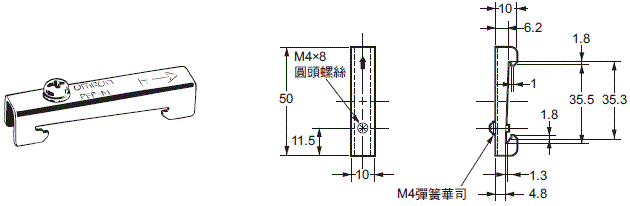

端板
PFP-M型

H3DT-A 外觀尺寸 6

型號
PFP-M

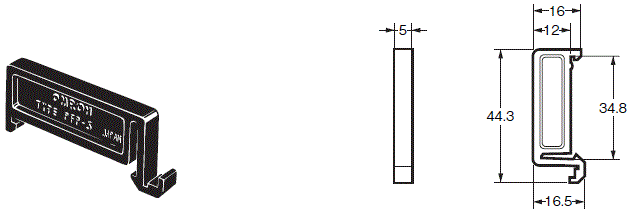

間隔板
PFP-S型

H3DT-A 外觀尺寸 8

型號
PFP-S

註1. 訂購時請以10個為單位進行訂購。上述為購買1個產品時的標準價格。
2. 鋁軌以DIN規格為準。

選購品(另售)

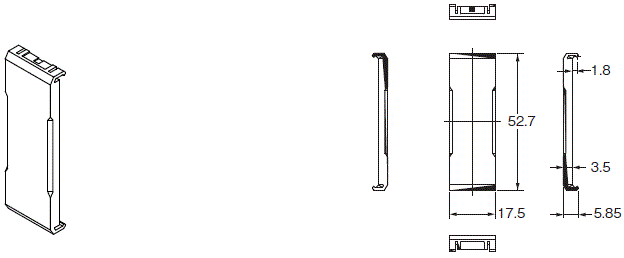

前蓋
Y92A-D1A型

H3DT-A 外觀尺寸 11

型號
Y92A-D1A
