E5ED-800/E5ED-B-800

數位溫度控制器 ( 簡易型 )

E5ED-800/E5ED-B-800

48 x 96 mm 偵測狀態變動最佳化控制性能。輕鬆兼顧生產力和品質要求。

(單位:mm)

控制器

E5ED-800

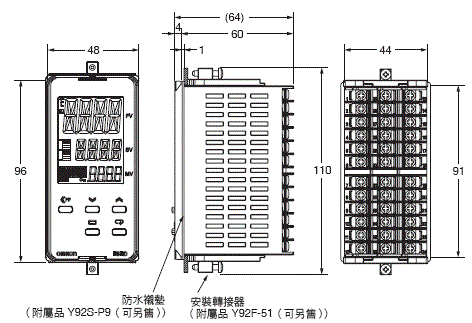

E5ED-800/E5ED-B-800 外觀尺寸 1

E5ED-B-800

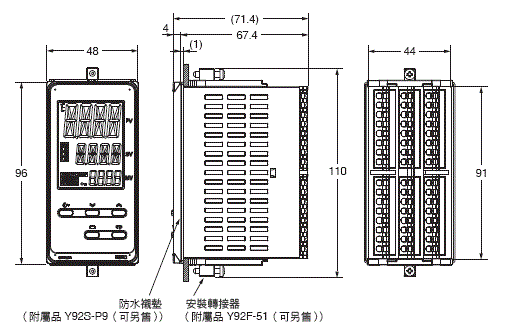

E5ED-800/E5ED-B-800 外觀尺寸 2

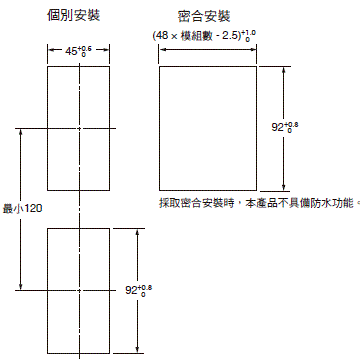

•建議面板厚度為1~8 mm。
•無法在垂直方向上進行密合安裝。(維持控制器之間的指定安裝間隔。)
•安裝控制器時,若要具備防水能力,請將防水襯墊裝入到控制器上。
•在安裝兩組以上的控制器時,請確定周圍溫度不可超過規格中所允許的使
用溫度。

*控制輸出1與2的選項:QR或RR

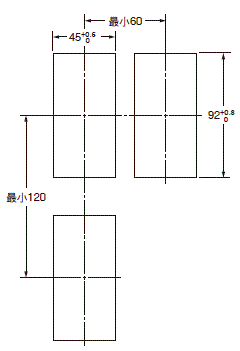

若亦選購022型且進行密合安裝,環境溫度範圍必須在45°C以下。在環境溫度
範圍55°C下密合安裝多個數位控制器時應維持下方所示空間配置。

E5ED-800/E5ED-B-800 外觀尺寸 3

*控制輸出1與2的選項:QR或RR 若亦選購022型且進行密合安裝,環境溫度範圍必須在45°C以下。在環境溫度 範圍55°C下密合安裝多個數位控制器時應維持下方所示空間配置。

E5ED-800/E5ED-B-800 外觀尺寸 4

選購品 ( 另售 )

端子蓋(無法用於Push-In Plus端子台類型)

E53-COV24 (附有3個端子蓋。)
3672_dm_5

防水襯墊

Y92S-P9型(適用於DIN 48 × 96)

E5ED-800/E5ED-B-800 外觀尺寸 8

數位溫度控制器已隨附防水襯墊。
如果防水襯墊遺失或損壞,請另行選購。使用防水襯墊可以達到IP66的保護
構造。同時請讓E5ED/E5ED-B-800型前面板設定工具連接埠的連接埠蓋保持 密閉。
(根據操作環境,防水襯墊可能會出現劣化、收縮或硬化情況。因此,建議定
期更換以確保維持IP66的防水階層。定期更換的時間視操作環境而定。請務
必確認您的操作環境。基本上請約三年更換一次。)

安裝適配器

Y92F-51型(附有2個轉接頭。)

E5ED-800/E5ED-B-800 外觀尺寸 10

控制器隨附一對轉接頭。
若遺失或損壞,請另行選購本適配器。

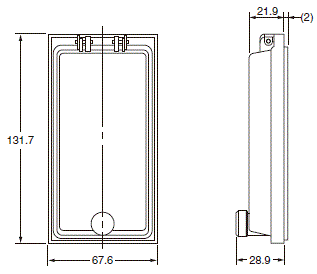

防水保護蓋

Y92A-49N型(適用於DIN 48 × 96)

E5ED-800/E5ED-B-800 外觀尺寸 11

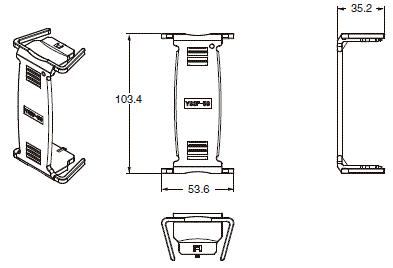

抽拉式夾具(無法用於Push-In Plus端子台類型)

Y92F-59

本抽拉式夾具可將數位溫度控制器的內部機體從外殼中取出,以便執行維護作業時免於拆下端子接線。

E5ED-800/E5ED-B-800 外觀尺寸 13

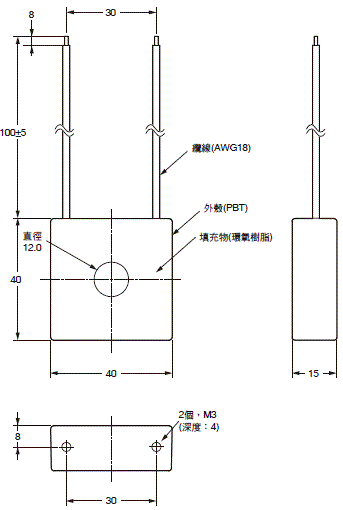

比流器

E54-CT1

E5ED-800/E5ED-B-800 外觀尺寸 15

E54-CT1L

E5ED-800/E5ED-B-800 外觀尺寸 16

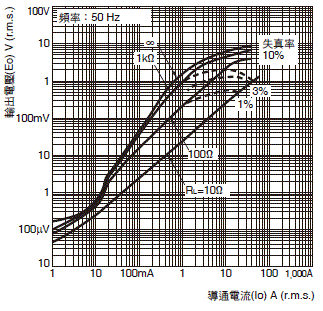

導通電流(Io)與輸出電壓(Eo) (參考值)
E54-CT1或E54-CT1L

連續最高加熱器電流:50 A (50/60 Hz)

匝數:400±2

繞線電阻:18±2 Ω

E5ED-800/E5ED-B-800 外觀尺寸 18

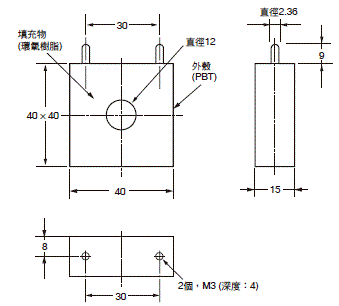

E54-CT3

E5ED-800/E5ED-B-800 外觀尺寸 19

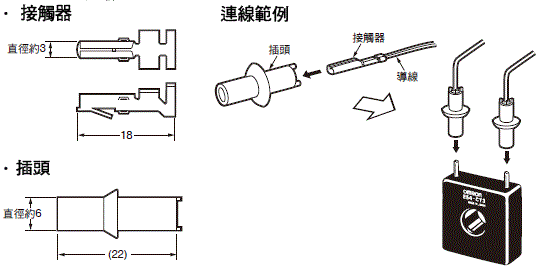

E54-CT3 型附屬品

E5ED-800/E5ED-B-800 外觀尺寸 20

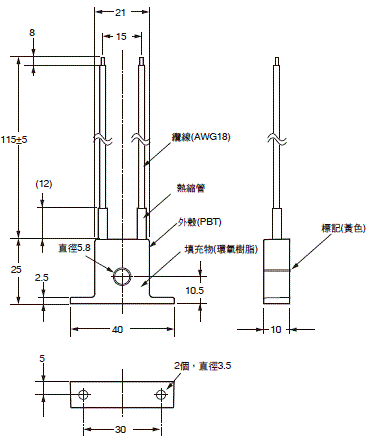

E54-CT3L

E5ED-800/E5ED-B-800 外觀尺寸 21

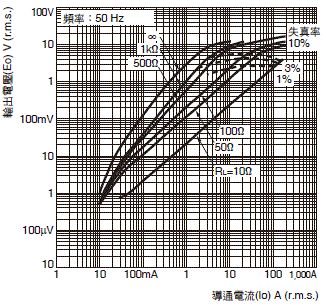

導通電流(Io)與輸出電壓(Eo) (參考值)
E54-CT3或E54-CT3L

連續最高加熱器電流: 120 A (50/60 Hz)
(OMRON數位溫度控制器的連續最高加熱器電流為50 A。)
匝數: 400±2
繞線電阻: 8±0.8 Ω

E5ED-800/E5ED-B-800 外觀尺寸 23
