E5ED-800/E5ED-B-800

數位溫度控制器 ( 簡易型 )

E5ED-800/E5ED-B-800

48 x 96 mm 偵測狀態變動最佳化控制性能。輕鬆兼顧生產力和品質要求。

型號組成說明及標準機型

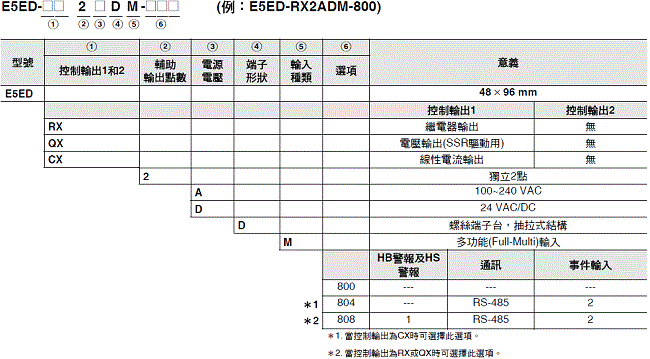

型號組成說明

配備螺絲端子台的機型

E5ED-800/E5ED-B-800 種類 3

加熱/冷卻控制

使用加熱/冷卻控制

控制輸出分配
1個輔助輸出可用來作為冷卻控制輸出。
控制
若採用PID控制,可分別針對加熱及冷卻設定PID控制。
讓您可以將控制系統設定為具有不同的加熱及冷卻反應特性。

型號一覽

型號
E5ED-RX2ADM-800
E5ED-RX2DDM-800
E5ED-RX2ADM-808
E5ED-RX2DDM-808
E5ED-QX2ADM-800
E5ED-QX2DDM-800
E5ED-QX2ADM-808
E5ED-QX2DDM-808
E5ED-CX2ADM-800
E5ED-CX2DDM-800
E5ED-CX2ADM-804
E5ED-CX2DDM-804

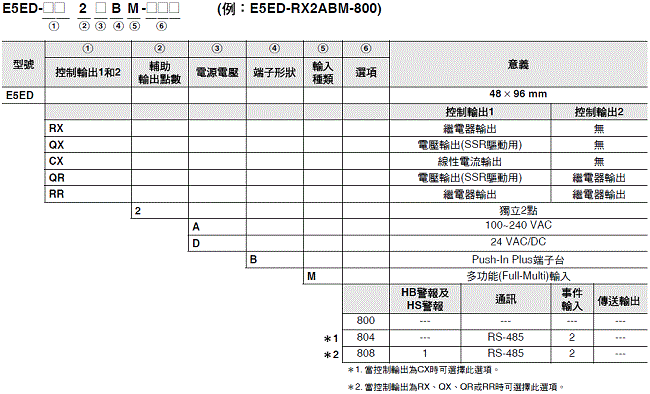

型號組成說明

配備Push-In Plus端子台的型號

E5ED-800/E5ED-B-800 種類 8

加熱/冷卻控制

使用加熱/冷卻控制

控制輸出分配
如果沒有控制輸出2,可使用一個輔助輸出做為冷卻控制輸出。
如果有控制輸出2,兩個控制輸出可用於加熱及冷卻。(不限定哪個輸出用於加熱、哪個輸出用於冷卻。)
控制
若採用PID控制,可分別針對加熱及冷卻設定PID控制。
讓您可以將控制系統設定為具有不同的加熱及冷卻反應特性。

型號一覽

型號
E5ED-RX2ABM-800
E5ED-RX2DBM-800
E5ED-RX2ABM-808
E5ED-RX2DBM-808
E5ED-QX2ABM-800
E5ED-QX2DBM-800
E5ED-QX2ABM-808
E5ED-QX2DBM-808
E5ED-CX2ABM-800
E5ED-CX2DBM-800
E5ED-CX2ABM-804
E5ED-CX2DBM-804
E5ED-RR2ABM-800
E5ED-RR2ABM-808
E5ED-QR2ABM-800
E5ED-QR2ABM-808

選購產品(另購)

端子蓋

(無法用於Push-In Plus端子台類型)

型號
E53-COV24型(3件)

防水襯墊

型號
Y92S-P9
註. 數位溫度控制器已隨附防水襯墊。

防水保護蓋

型號
Y92A-49N

安裝適配器

型號
Y92F-51 (2pcs)
註. 數位溫度控制器已隨附安裝適配器。

比流器 (CT)

孔徑 型號
5.8 mm E54-CT1
5.8 mm E54-CT1L*
12.0 mm E54-CT3
12.0 mm E54-CT3L*

*這些CT皆隨附導線。若需UL認證,請使用這些CT。

抽拉式夾具

(無法用於Push-In Plus端子台類型)

型號
Y92F-59
