E5CS

數位溫度控制器

E5CS

DIN48×48mm尺寸操作簡易，插入式（Plug-In）溫度控制器

相關資訊

更新日期 2015年8月8日

額定

電源電壓 AC100～240V 50/60Hz
AC24V 50/60Hz/DC24V
容許電壓變動範圍 電源電壓的85～110%
消耗電力 5VA(AC100～240V)
3VA(AC24V)/2W(DC24V)
輸入 熱電偶型：K、J、L
白金測溫阻抗體型：Pt100、JPt100
熱敏電阻型：E52-THE[][]型
熱電偶/白金測溫阻抗體多重輸入型：K、J、L、T、U、N、R、Pt100、JPt100
控制輸出

繼電器
輸出

 AC250V 3A (電阻負載) 1c
電壓輸出
(SSR驅動用)		 DC12V 21mA (附短路保護回路)
控制方式 ON/OFF、2 PID控制(附PID參數自動設定功能)共用
警報輸出 AC250V 1A (電阻負載) 1a
設定方式 使用前置面板鍵數位設定
指示方式 7段數位顯示(文字高度13.5mm)及偏差指示
其他功能

・禁止設定變更(按鍵保護)
・輸入補正
・顯示單位切換(℃/°F)
・正動作/反動作切換
・溫度範圍、感測器切換(K/J/L、Pt100/JPt100)、
  熱電偶/白金測溫阻抗體多重輸入型為熱電偶及白金測溫阻抗體之間切換
・控制週期切換
・8模式警報輸出
・感測器異常檢測(熱敏電阻型除外)
使用環境溫度 -10～+55℃(不可結冰、結露)
使用環境濕度 相對濕度25～85%
保存溫度 -25～+65℃(不可結冰、結露)
註. 請勿將變頻器的輸出作為電源使用。

性能

顯示精度
(環境溫度23℃)		 熱電偶＊1：(以指示值±1%或±2℃ 中較大值為準)±1位數以下
白金測溫阻抗體＊2：(以指示值±0.5%或±1℃ 中較大值為準)±1位數以下
熱敏電阻＊3：(1%FS) ±1位數以下
溫度的影響 熱電偶(R)：(以±2%PV或±10℃ 中較大值為準)±1位數以下
其他熱電偶：(以±2%PV或±4℃ 中較大值為準)±1位數以下
白金測溫阻抗體：(以±1%PV或±2℃ 中較大值為準)±1位數以下
熱敏電阻：(±2%FS) ±1位數以下
電壓的影響
電磁干擾的影響
（EN61326-1規格）
感度調整
(ON/OFF控制時)		 0.2%FS(熱電偶/白金測溫阻抗體多重輸入型為0.1%FS)
比例帶 1～999℃(利用自整定、自動調節而自動設定)
積分時間 1～1999s(利用自整定、自動調節而自動設定)
微分時間 1～1999s(利用自整定、自動調節而自動設定)
警報輸出設定範圍 絕對值警報：與控制設定範圍相同
其他：0～輸入設定範圍滿刻度[單位：℃ 或°F]
警報遲滯：0.2℃ 或°F (固定)
控制週期 2/20s
取樣週期 500ms
絕緣阻抗 20MΩ min. (at 500 VDC)
耐電壓 AC2,000V 50/60Hz 1min(異極充電部端子間)
耐振動 誤動作 10～55Hz 20m/s2 X、Y、Z各方向 10min
耐久 10～55Hz 0.75mm X、Y、Z各方向 2h
耐衝擊 誤動作 100m/s2 6方向 各3次
耐久 300m/s2 6方向 各3次
使用壽命 電氣性 10萬次以上(繼電器輸出型)
重量 約110g (僅本體)
保護構造 正面面板IP50、外殼類別2 (遵循IEC60529)、後蓋IP20、端子部IP00
記憶體保護 非揮發性記憶體(寫入次數：100萬次)
EMC 放射性危害強度：EN55011 Group1 ClassA
雜訊端子電壓：EN55011 Group1 ClassA
靜電放電抗干擾性：EN61000-4-2：4kV接觸放電(等級2)、8kV氣體放電(等級3)
電場強度抗擾性： EN61000-4-3：
10V/m(80～1,000MHz、1.4～2.0GHz 調幅)(等級3)　10V/m(900MHz 脈衝調變)
傳導干擾抗擾性：EN61000-4-6： 3V(0.15～80MHz)(等級2)
電氣瞬變/無線電脈衝抗擾性： EN61000-4-4：
2kV電源線(等級3)、1kV輸出輸入訊號線(等級3)
突波抗擾性：EN61000-4-5：
電源線：一般模式1kV、共用模式2kV
輸出線(繼電器輸出)：一般模式1kV、共用模式2kV
電壓突降/電斷抗擾性：EN61000-4-11： 0.5週期、100%(額定電壓)
認証規格 UL61010-1(支援Listing)
CSA C22.2 No.1010-1
適合規格 EN61326-1＊4、EN61010-1、IEC61010-1

＊1. 熱電偶會有下列例外情形。
・U、L為±2℃±1位數以下。
・R的200℃ 以下為±3℃±1位數以下
＊2. 白金測溫阻抗體會有下列例外情形。
・E5CS-U型的輸入設定值1為±1％FS±1位數以下。
＊3. 熱敏電阻會有下列例外情形。
・℃ 單位設定時，超過設定溫度範圍±10％FS的溫度指示範圍則無法保證精確度。
・°F單位設定時，超過輸入設定編號4、9的609～630°F以及設定溫度範圍的－5％FS～＋10％FS溫度指示範圍
   則無法保證精確度。
＊4. 工業電磁環境（EN/IEC61326-1 第2表）

溫度範圍

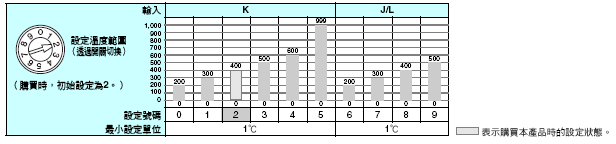

熱電偶型

E5CS 額定/性能 5

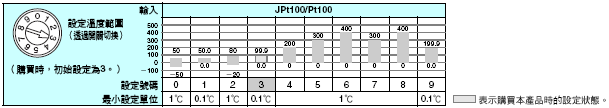

白金測溫阻抗體型

E5CS 額定/性能 6

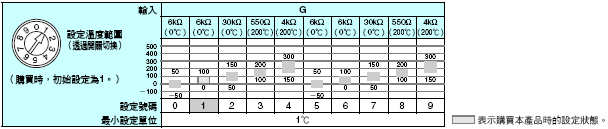

熱敏電阻型

E5CS 額定/性能 7

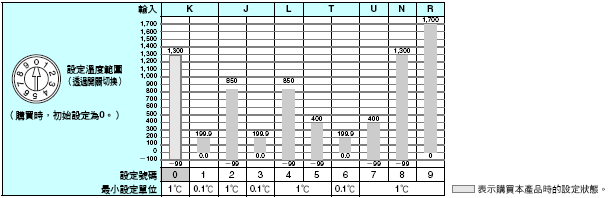

熱電偶/白金測溫阻抗體多重輸入型

使用熱電偶感測器時，功能SW5：OFF

E5CS 額定/性能 9

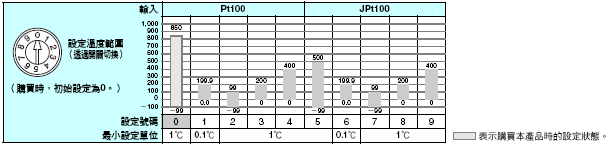

使用白金測溫阻抗體感測器時，功能SW5：ON

E5CS 額定/性能 10
