S8JX-P

輸入規格			100～240V自由輸入
容量 ＊1			50W	100W	150W
效率		5V型	73% 以上	78% 以上	79% 以上
		12V型	76% 以上	78% 以上	78% 以上
		24V型	77% 以上	81% 以上	81% 以上
		48V型	80% 以上	81% 以上	82% 以上
輸入 條件	電壓範圍＊2		AC100～240V(容許範圍AC85～264V、DC80～370V ＊9)
	頻率 ＊2		50/60Hz(47～63Hz)
	電流 ＊3	AC100V 輸入時	0.75A以下	1.4A以下	2.1A以下
		AC200V 輸入時	0.4A以下	0.75A以下	1.1A以下
	功率因數		0.9以上
	高諧波電流規制		EN61000-3-2相容
	漏電流＊3	AC100V 輸入時	0.5mA以下
		AC200V 輸入時	1mA以下
	突波電流 (25℃、冷啟動)＊3	AC100V 輸入時	17.5A以下
		AC200V 輸入時	35A以下
輸出 特性 ＊4	電壓調整範圍 ＊5		-10～+15% (以V.ADJ調整)(48V型為±10%)
	漣波雜訊電壓＊3		2% (p-p)以下 環境溫度未達0℃ 時為3% (p-p)以下(僅5V型)
	輸入變化影響		0.4%以下(輸入電壓為AC)
	負載變化影響		0.8%以下(額定輸入、0～100%負載)
	溫度變化影響		0.05%/℃以下(額定輸入與輸出)
	起動時間		1,000ms以下
	輸出保持時間＊3		20ms以上
附屬 功能	過載保護 ＊6		105～160%、 垂下/間歇動作型、自動復歸	105～160%、 垂下型、自動復歸
	過電壓保護 ＊7		有
	過熱保護		無
	並列操作		不可(但可進行備用操作，需要外部二極體)
	串列操作		可(最多2台，需要外部二極體)
	警報指示燈		無
其他	使用環境溫度		請參閱降額曲線(不可結冰結露)
	保存溫度		-25～+75℃(不可結冰結露)
	使用環境濕度		25～85%RH(保存濕度25～90%)
	耐電壓		AC3.0kV 1min (所有輸入)與(所有輸出)之間(檢出電流 20mA) AC2.0kV 1min (所有輸入)與()之間(檢出電流 20mA) AC1.0kV 1min (所有輸出)與()之間(檢出電流 20mA)
	絕緣阻抗		100MΩ以上(所有輸出)與(所有輸入、)之間 at 500 VDC
	耐震動		10～55Hz、單側振幅0.375mm 3方向各2h無異常
	耐衝撃		150m/s2 6方向 各3次無異常
	輸出指示燈		有(顏色：綠)
	EMI傳導放射＊3		符合EN55011 Group 1 Class B、遵循FCC Class B＊9
	EMI輻射放射		符合EN55011 Group 1 Class B ＊9
	規格認證 ＊9		UL Listed：UL508 (Listing) UL UR：UL60950-1 (Recognition) cUL Listed：CSA C22.2 No.107.1 cUR：CSA C22.2 No. 60950-1 EN：EN 62477-1過電壓類別Ⅲ EN62368-1 （端子部：遵循DIN EN50274 （VDE0660-514））
	SEMI規格		SEMI F47-0706 (AC200V輸入時)
	重量 ＊8		370g以下	550g以下	590g以下

＊1. 當連接具有內建交直流轉換器的負載時，過載保護會於起動時發揮作用，可能導致電源無法起動。

        詳情請參閱附錄第 43 頁的「●過載保護功能」。
＊2. 請勿對電源供應器使用變頻器輸出。使用具50/60Hz的輸出頻率變頻器時，
        可能因為電源供應器內部溫度上升而冒煙、燒毀，因此請勿將變頻器的輸出作為電源供應器的電源使用。
＊3. 根據額定輸入電壓（AC100V或AC200V）、100％負載所規定。
＊4. 輸出特性由電源輸出端子規定。
＊5. V.ADJ的容量操作可使電壓上升至電壓調整範圍以上。輸出電壓可變時，請確認電源的輸出電壓並注意勿破壞負載。
＊6. 詳情請參閱附錄第 43 頁的「●過載保護功能」。
＊7. 進行復歸時，請關閉輸入電源，閒置3分鐘以上之後再重開電源。
＊8. 重量為正面安裝開放型。
＊9. EC指令與各種規格認證（UL、EN等）的適用範圍為AC100～240V （AC85～264V）。

輸入規格			100～240V自由輸入
容量 ＊1			300W	600W
效率		5V型	75%以上	76%以上
		12V型	77%以上	76%以上
		24V型	79%以上	78%以上
		48V型	78%以上	79%以上
輸入條件	電壓範圍＊2		AC100～240V(容許範圍AC85～264V、DC80～370V ＊8)
	頻率 ＊2		50/60Hz(47～63Hz)
	電流 ＊3	AC100V輸入時	4.5A	8.7A
		AC200V輸入時	2.2A	4.3A
	功率因數		0.9以上
	高諧波電流規制		EN61000-3-2相容
	漏電流＊3	AC100V輸入時	0.5mA以下
		AC200V輸入時	1mA以下
	突波電流 (25℃、冷啟動)＊3	AC100V輸入時	17.5A以下
		AC200V輸入時	35A以下
輸出特性 ＊4	電壓調整範圍 ＊5		-10～+15%(以V.ADJ調整)(5V、48V型為±10%)
	漣波雜訊電壓＊3		2%(p-p)以下 3%(p-p)以下(僅5V型)＊12
	輸入變化影響		0.4%以下
	負載變化影響		0.8%以下(額定輸入、0～100%負載)
	溫度變化影響		0.05%/℃以下
	起動時間		1000ms以下
	輸出保持時間＊3		20ms以上
附屬功能	過電流保護 ＊6		105～160%、垂下/間歇動作型、自動復歸
	過電壓保護 ＊7		有
	過熱保護		有
	並列操作		可(最多5台)
	串列操作		可(最多2台，需要外部二極體)
	遠端感測		可

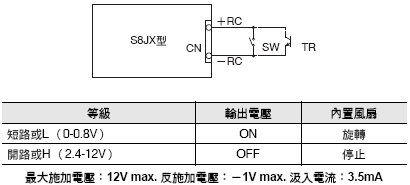

	遠端控制		可
	警報檢知指示		有(顏色：紅)
	警報輸出指示		有　開路集極輸出　DC30V max.　50mA max.
其他	使用環境溫度		請參閱降額曲線(不可結冰結露)
	保存溫度		-25～+75℃(不可結冰結露)
	使用環境濕度		25～85%RH(保存濕度25～90%)
	耐電壓		AC3.0kV 1min (所有輸入)與(所有輸出)之間(檢出電流20mA) AC2.0kV 1min (所有輸入)與()之間(檢出電流20mA) AC1.0kV 1min (所有輸出)與()之間(檢出電流100mA) AC100V 1min (所有輸出)與(RC)之間(檢出電流100mA) AC500V 1min (所有輸出)與(ALM)之間(檢出電流20mA)
	絕緣阻抗		100MΩ以上(所有輸出)與(所有輸入、)之間 at 500 VDC
	耐震動		10～55Hz、單側振幅0.375mm 3方向 各2h無異常
	耐衝撃		150m/s2 6方向 各3次無異常 ＊10
	輸出指示燈		有(顏色：綠)
	EMI傳導放射＊3		符合EN55011 Group 1 Class B、遵循FCC Class B ＊11
	EMI輻射放射		符合EN55011 Group 1 Class B ＊11
	規格認證 ＊8		UL UR：UL508 (Recognition)＊13 UL Listed：UL508 (Listing)＊14 UL UR：UL60950-1 (Recognition) cUR：CSA C22.2 No.107.1 cUR：CSA C22.2 No. 60950-1 EN/VDE：EN50178 (=VDE0160)過電壓類別Ⅲ EN60950-1 (=VDE0805 Teil1) (端子部：遵循DIN EN50274 (VDE0660-514))
	SEMI規格		SEMI F47-0706 (AC200V輸入時)
	重量		1,200g以下 ＊9	1,800g以下 ＊9

＊1. 當連接具有內建交直流轉換器的負載時，過載保護會於起動時發揮作用，可能導致電源無法起動。

        詳情請參閱附錄第 43 頁的「●過載保護功能」。
＊2. 請勿對電源供應器使用變頻器輸出。使用具50/60Hz 的輸出頻率變頻器時，
        可能因為電源供應器內部溫度上升而冒煙、燒毀，因此請勿將變頻器的輸出作為電源供應器的電源使用。
＊3. 根據額定輸入電壓（AC100V或AC200V）、100％負載所規定。
＊4. 輸出特性由電源輸出端子規定。
＊5. V.ADJ的容量操作可使電壓上升至電壓調整範圍以上。輸出電壓可變時，請確認電源的輸出電壓並注意勿破壞負載。
＊6. 詳情請參閱附錄第 43 頁的「●過載保護功能」。
＊7. 進行復歸時，請關閉輸入電源，靜置至少3分鐘後再重新接通輸入電源。
＊8. EC指令與各種規格認證（UL、EN等）的適用範圍為AC100～240V （AC85～264V）。
＊9. 重量為無安裝金具型。
＊10. S8JX-P600[][]CD型為100m/s2。
＊11. 雜訊值會因配線的方法而改變。300W及600W型於產品下鋪設有鋁板的狀態下符合Class B。
        對於300W 5V及600W 5V，請將雜訊消除用濾波器（TDK-Lambda製 RSEN-2016）插入輸入線。
＊12. 依據JEITA標準RC-9131A的量測方法。詳情請參閱附錄第 54 頁的「●漣波雜訊電壓」。
＊13. 300W/600W的5V、12V型
＊14. 300W/600W的24V、48V型

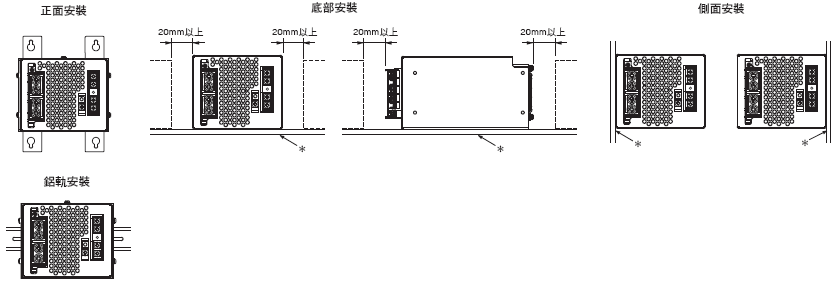

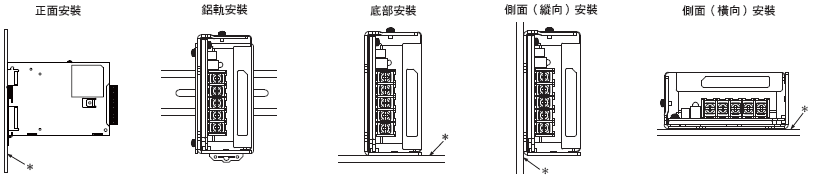

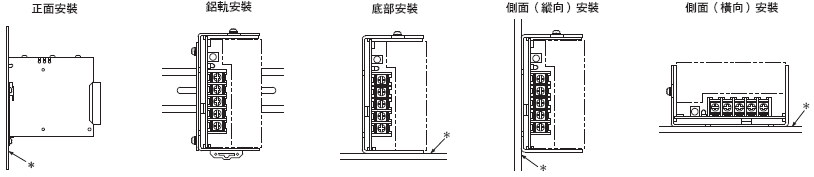

正面安裝／鋁軌安裝／底部安裝／側面（橫向）安裝

註1. 偶有引起內部零組件劣化、損毀的風險。請勿在超過降額範圍的狀態（降額曲線A的部分）下使用。
註2. 如果降額發生問題，請使用強制空氣冷卻。
註3. DC輸入使用100W型的客戶請注意：
        使用未達DC100V的輸入電壓時，請將上述降額曲線再乘以下圖的係數，以減輕負載。
        此外，以超過DC340V的電壓使用時，請在60℃ 以下的環境溫度中使用。

S8JX-P型　100W型

150W型

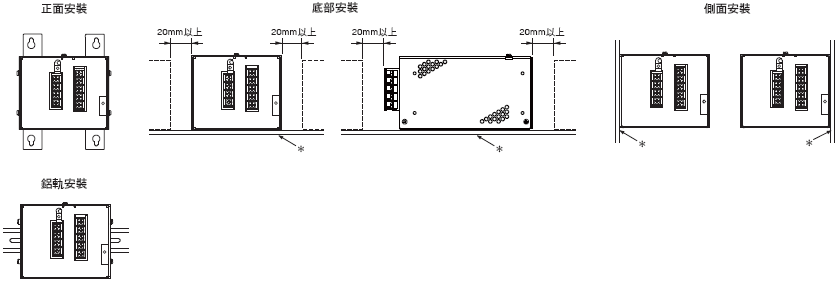

正面安裝／鋁軌安裝／底部安裝                                                            側面 （橫向）安裝

註1. 偶有引起內部零組件劣化、損毀的風險。請勿在超過降額範圍的狀態（降額曲線A的部分）下使用。

註2. 環境溫度是以產品正面中央的前方50mm處量測的值為準。

註3. DC輸入使用300W/600W型的客戶請注意：請將上述降額曲線再乘以下圖的係數，以減輕負載。

S8JX-P型　150W型

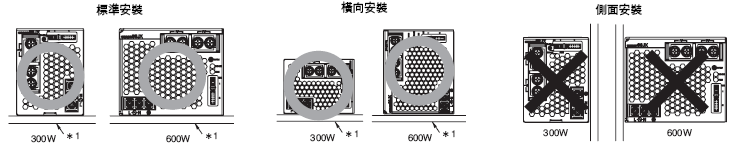

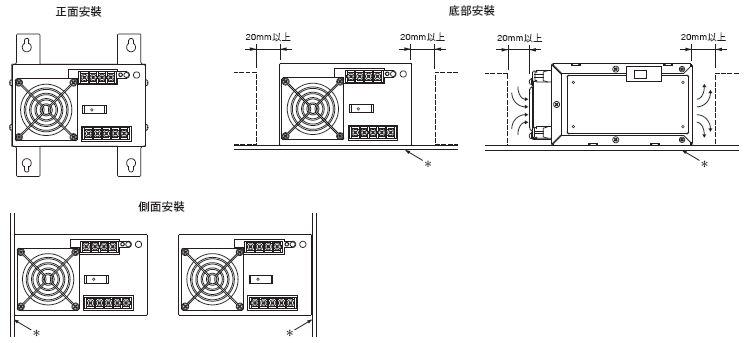

300W/600W型

註1. 偶有引起內部零組件劣化、損毀的風險。請勿在超過降額範圍的狀態（降額曲線A的部分）下使用。

註2. 如果降額發生問題，請使用強制空氣冷卻。

註3. DC輸入使用150W型的客戶請注意：

        使用未達DC100V的輸入電壓時，請將上述降額曲線再乘以下圖的係數，以減輕負載。

        此外，以超過DC340V的電壓使用時，請在60℃ 以下的環境溫度中使用。

S8JX-P型　300W/600W型

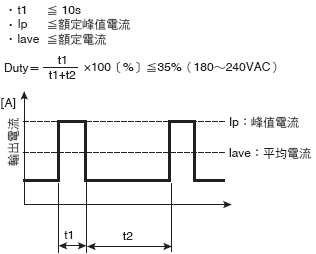

峰值電流值請設為滿足以下條件。

註1. 峰值負載電流請勿持續超過10秒。此外，請勿在負載循環超過上圖條件的情況下使用。否則恐導致電源損壞。

註2. 請依據環境溫度、安裝方向，對峰值負載電流值進行減輕負載。

註3. 請勿使峰值負載電流週期的平均電流超過額定值。否則可能導致電源故障。

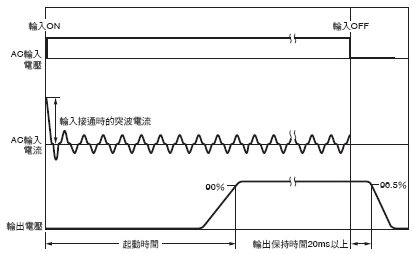

註. 起動時間最長需時1,000ms。請考量與其他機器的上升關係以建構系統。
