規格選型
（單位：mm）
E5CB
數位溫度控制器（尺寸48×48mm）
最適用於加熱器控制，以低價格提供最佳控制性能！世界最大等級、清晰易讀的超大字元顯示。
- 特長
- 種類
- 額定/性能
- 外觀尺寸
- 型錄/操作手冊/CAD/軟體
更新日期 2017年3月29日

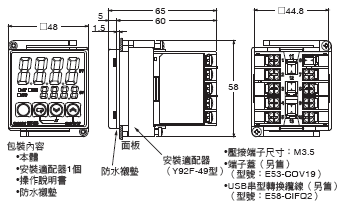

本體
E5CB型
設定工具埠用的連接埠位在本產品的頂面部。
該連接埠是在使用設定工具時，用來連接電腦與溫度控制器。
連接時需使用專用的USB串型轉換纜線（E58-CIFQ2型）。
連接方法的詳細說明，請參閱USB串型轉換纜線的操作說明書。
註. 請勿在連接USB串型轉換纜線的狀態下使用本產品。

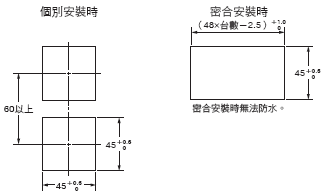

面板開孔尺寸
・安裝面板厚度為1～5mm。
・上下方向無法進行密合安裝，敬請注意。
（請遵守安裝間隔）
・若要進行防水安裝，請將防水襯墊插
入本體。
・若同時安裝複數個使用時，請注意勿
讓本機的環境溫度超出規格。
・安裝於控制盤並使用USB 串型轉換
纜線時，請使用厚度1～2.5mm以內
的控制盤。
選購品（另售）

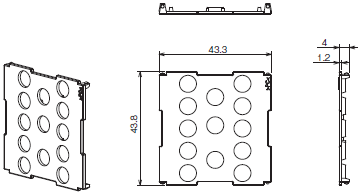

端子蓋
E53-COV19型
註. 不可使用端子蓋E53-COV10型及E53-COV170型。
使用端子蓋 E53-COV19型時，無法在同一端子台上連接2個壓接端子。
使用端子蓋 E53-COV19型時，無法在同一端子台上連接2個壓接端子。
防水襯墊
Y92S-P6型
若防水襯墊遺失、損毀時請另行訂購以下型號的襯墊。
使用防水襯墊時，保護構造相當於IP66。
（IP66會因使用環境而劣化、收縮或硬化，為確保防水等級，建議您定期更換。
定期更換時期因使用環境而
異。
請客戶自行確認。請以1年以內為基準。
此外，對於未定期更換的防水襯墊，本公司恕不負責。）
如不需要防水構造，則無需安裝防水襯墊。
單位標籤
Y92S-L2型
需使用數位面板儀表的單位標籤。
請從單位標籤中選擇「°C」或「°F」。

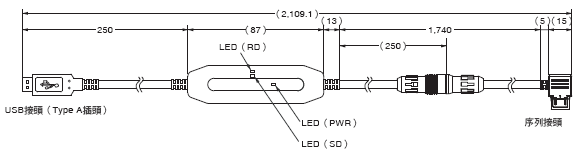

USB串型轉換纜線
E58-CIFQ2型

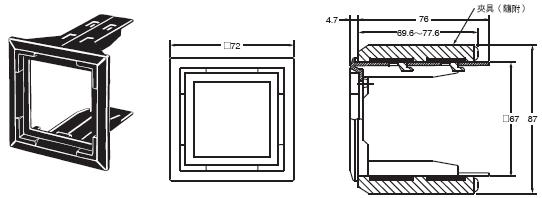

轉接頭
Y92F-45型
註1. 請於已加工為E5B□型用面板時使用。
2. 轉接頭的顏色僅有黑色。
3. 使用Y92F-45型時，無法使用USB串型轉換纜線E58-CIFQ2型。
如要透過USB串型
轉換纜線進行設定，請先進行設定後再安裝面板。
4. 無法與隨附於E5CB本體的Y92F-49型組合使用。

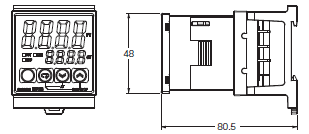

〈E5CB型安裝例〉

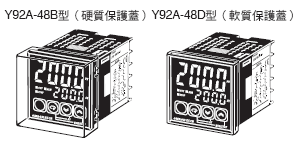

保護套
本產品備有保護套。
請於以下情形時使用。
・保護設定部避免積垢、積塵。
・可防止因誤觸而導致設定值產生偏差。
・亦可有效防止水滴。
・可防止受靜電影響。
註1. Y92A-48B型保護套為硬質塑膠製。變更設定值時，請拆下保護套。
Y92A-48D型保護套為聚氯乙烯製。按壓保護套的正面面板即可變更設定值。
但是隔著保護套較不易變更設定，使用時請多加確認。
2. 軟質保護蓋會因使用環境而劣化、收縮或硬化，建議定期更換。

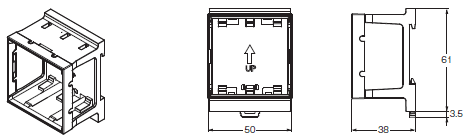

鋁軌安裝適配器
Y92F-52型
註. 無法與端子蓋併用。
請拆卸端子蓋後使用。
〈E5CB型安裝例〉
防水保護蓋
Y92A-48N型
