E5CB

數位溫度控制器（尺寸48×48mm）

E5CB

最適用於加熱器控制，以低價格提供最佳控制性能！世界最大等級、清晰易讀的超大字元顯示。

相關資訊

更新日期 2022年10月7日

額定

電源電壓 AC100～240V 50/60Hz、AC24V 50/60Hz、DC24V
容許電壓變動範圍 額定電壓的85～110%
消耗電力 約3.5VA (AC100～240V)
約3.5VA (AC24V)
約2.5W (DC24V)
感測器類型 熱電偶：K、J、T、R、S (JIS C 1602-1995、IEC60584-1)
白金測溫阻抗體：Pt100 (JIS C 1604-1997、IEC60751)
控制輸出 繼電器輸出 AC250V 3A (電阻負載)，電氣壽命10萬次，最小適用負載5V 10mA
電壓輸出
(SSR驅動用)		 輸出電壓DC12V+25%/-15%，最大負載電流21mA
警報輸出 繼電器輸出 AC250V 1A (電阻負載)
控制方式 2 PID控制或ON/OFF
設定方式 使用前置面板鍵數位設定
指示方式 7段數位顯示及個別指示(字元高度PV：16.2mm)
其他功能 溫度輸入補正、運行/停止、保護功能等
使用環境溫度 -10～+55°C (不可結冰結露)
使用環境濕度 相對濕度25～85%
保存溫度 -25～+65°C (不可結冰結露)

輸入範圍

熱電偶輸入

規格 設定值 設定範圍(℃) 設定範圍(℉)
K 0 -200～1300 -300～2300
1 -20.0～500.0 0.0～900.0
J 2 -100～850 -100～1500
3 -20.0～400.0 0.0～750.0
T 4 -200～400 -300～700
5 -199.9～400.0 -199.9～700.0
R 6 0～1700 0～3000
S 7 0～1700 0～3000
註1. 初期值為「0」。
2. 各輸入種類的適用範圍如下。
K、J、T、R、S：JIS C1602-1995、IEC 60584-1

白金測溫阻抗體輸入

規格 設定值 設定範圍(°C) 設定範圍(°F)
Pt100 8 -200～850 -300～1500
9 -199.9～500.0 -199.9～900.0

註1. 初期值為「8」。
2. 各輸入種類的適用範圍如下。
Pt100：JIS C1604-1997、IEC 60751

警報類型

有下列11種警報類型供選擇。

設定值 警報類型 警報值(X)為正 警報值(X)為負 偏差警報/絕對值警報
0 無警報功能 輸出OFF
1 上下限 3024_sp_1 常時ON 偏差警報
2 上限 3024_sp_2 3024_sp_7 偏差警報
3 下限 3024_sp_3 3024_sp_8 偏差警報
4 上下限範圍 3024_sp_4 常時OFF 偏差警報
5＊ 附上下限待機時序 3024_sp_1 常時OFF 偏差警報
6＊ 附上限待機時序 3024_sp_2 3024_sp_7 偏差警報
7＊ 附下限待機時序 3024_sp_3 3024_sp_8 偏差警報
8 絕對值上限 3024_sp_5 3024_sp_9 絕對值警報
9 絕對值下限 3024_sp_6 3024_sp_10 絕對值警報
10＊ 附絕對值上限待機時序 3024_sp_5
3024_sp_9 絕對值警報
11＊ 附絕對值下限待機程序 3024_sp_6 3024_sp_10 絕對值警報
12 請勿設定

註. 初期值為「2」。

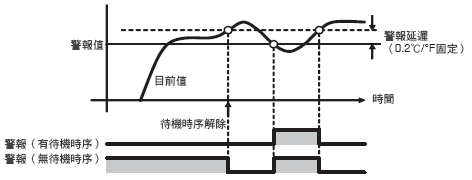

＊附待機時序警報動作
目前值會一度超出警報範圍，在下一次進入警報範圍內前，
即使符合警報ON的條件，此警報也不會變成ON。
例）警報類型：附下限待機時序符合警報OFF條件時，待機時序會解除。


符合任一下列條件時，會重新啟動待機時序。
・開始運轉時（開啟電源時、停止→運轉時）
・變更警報值時
・變更溫度輸入補正值時
・變更目標值時

3024_sp_11

性能

顯示精度 熱電偶：＊1 (以指示值的±0.5%或±1°C中較大值為準) ±1位數以下
白金測溫阻抗體：(以指示值的±0.5%或±1°C中較大值為準) ±1位數以下
溫度的影響＊2 熱電偶輸入(R、S)：(以±1%PV或±10°C中較大值為準) ±1位數以下
熱電偶輸入(K、J、T)：(以±1%PV或±4°C中較大值為準) ±1位數以下
電壓的影響＊2 白金測溫阻抗體輸入：(以±1%PV或±2°C中較大值為準) ±1位數以下
電壓的影響＊2
電磁干擾的影響
（EN61326-1規格）
感度調整 0.1～999.9°C或°F (以0.1°C或°F為單位)
比例帶(P) 0.1～999.9°C或°F (以0.1°C或°F為單位)
積分時間(I) 0～3999s (以1s為單位)
微分時間(D) 0～3999s (以1s為單位)
控制週期 0.5、1～99s (以1s為單位)
警報設定範圍 -1999～9999 (小數點位置依輸入種類而定)
輸入取樣週期 250ms
信號源阻抗影響 熱電偶：0.1°C/Ω以下(100Ω以下)、白金測溫阻抗體：0.6°C/Ω以下(10Ω以下)＊3
絕緣阻抗 20MΩ min. (at 500VDC)
耐電壓 AC2,800V 50或60Hz 1min （異極充電部端子）
震動 誤動作 10～55Hz 20m/s2 3軸方向10min
耐久 10～55Hz 20m/s2 3軸方向2h
衝撃 誤動作 200m/s2 3軸方向各3次
耐久 300m/s2 3軸方向各3次
重量 本體：約100g 安裝金具：約10g
保護構造 正面面板：IP66，後蓋：IP20，端子部：IP00
記憶體保護 非揮發性記憶體(寫入次數：10萬次)
規格 認證規格 UL61010-1、CSA C22.2 No.1010-1
適用規格 EN61326、EN61010-1、IEC61010-1、VDE0106、Part100 (手指防護)安裝端子蓋的狀態
EMC指令 EMI EN61326-1＊4　　
放射性危害強度EN55011 Group 1 class A　
雜訊端子電壓EN55011 Group1 class A
EMS EN61326-1＊4　
靜電放電抗干擾性EN61000-4-2　
電磁場抗擾度EN61000-4-3　
無線電脈衝抗擾性EN61000-4-4　
傳導干擾抗擾性EN61000-4-6　
突波抗擾性EN61000-4-5　
電壓突降/電斷抗擾性EN61000-4-11

＊1. K、T的－100°C以下規定在±2°C±1位數以下。R、S的200°C以下規定在±3°C±1位數以下。
＊2. 條件：環境溫度：－10°C～23°C～55°C電壓範圍：額定電壓的－15～±10%
＊3. R與S感測器為0.2°C／Ω以下（100Ω以下）。
＊4. 工業電磁環境（EN/ IEC61326-1 第2表）

USB串型轉換纜線規格

支援OS Windows XP／Vista／7／8／8.1／10
支援軟體 Thermo Mini
支援機型 E5CB型系列
USB I/F規格 依據USB Specification 1.1
DTE速度 38400bps
連接器規格 電腦側：USB (Type A插頭)
溫度控制器側：專用序列連接器
電源 總線電源(由USB主機控制器供電)註1
電源電壓 DC5V
消耗電流 最大450mA
輸出電壓 DC4.7±0.2V (由USB串型轉換纜線對溫度控制器供電)
輸出電流 最大250mA (由USB串型轉換纜線對溫度控制器供電)
使用環境溫度 0～55°C (不可結冰結露)
使用環境濕度 相對濕度10～80%
保存溫度 -20～60°C (不可結冰結露)
儲存濕度 相對濕度10～80%
高度 2000m以下
重量 約120g

註1. USB連接埠請使用High-Power連接埠。
2. 必須在電腦上安裝驅動程式。安裝方法請參閱纜線隨附的操作說明書。
