H3BF-N / BG-N / BH-N
固態計時器
各種類型的DIN48x48mm雙計時器、 星形三角計時器和電源OFF延遲計時器
- 特長
- 種類
- 額定/性能
- 外觀尺寸
- 型錄/操作手冊/CAD/軟體
更新日期 2024年11月12日
註. 所有單位皆為mm （除非另行註明）。

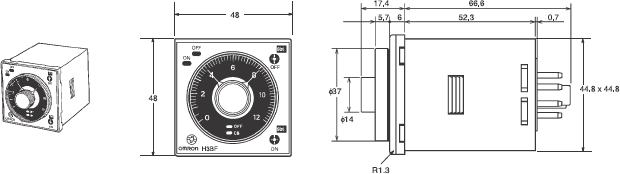

H3BF-N8型固態雙計時器
H3BF-N8型

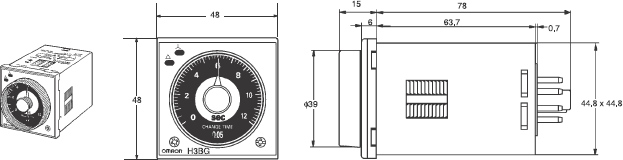

H3BG-N8型固態星形三角計時器
H3BG-N8/N8H型

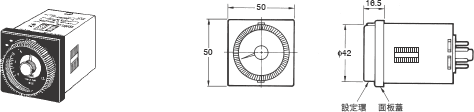

設定環的尺寸
附件
設定環/ 面板蓋
面板蓋有2種類型（Y92P-48GL型、Y92P-48GB型），各有2種顏色。
可依照應用情況，使用最適合刻度盤設計的面板蓋。
設定計時器的特定時間時，用Y92S-27型或Y92S-28型設定環可方便操作，並可將作業員的失誤降到最低。
設定環應搭配面板蓋使用。
| 設定特定時間 | 設定環(Y92S-27型)與
面板蓋(Y92P-48GL型或-48GB型) |
|---|---|
| 限制設定範圍 | 設定環B或C (Y92S-28型)與面板蓋
(Y92P-48GL型或-48GB型) |
Y92S-27型 Y92S-28型 Y92S-28型
設定環A 設定環B 設定環C
Y92P-48GL型 Y92P-48GB型
淺灰色 黑色

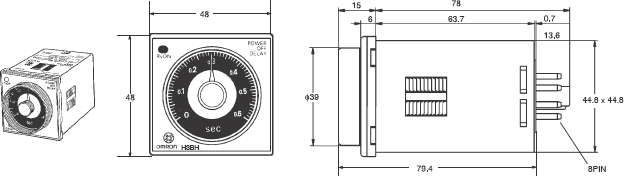

H3BH-N8型固態電源OFF延遲計時器
H3BH-N8型
H3BF-N/BG-N/BH-N型固態計時器
註. 下列內容適用於所有H3B[]-N型。
註. 所有單位皆為mm（除非另行註明）。

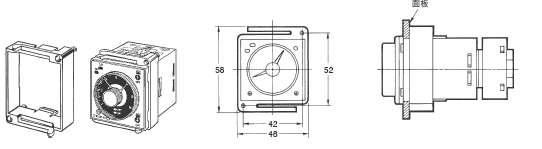

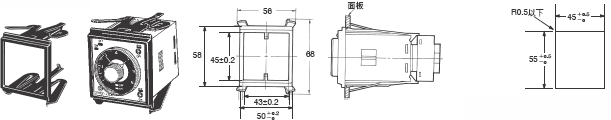

嵌入安裝用轉接器的尺寸
Y92F-30型
註. 用於垂直安裝的兩個或多個計時器的轉接器，其方向不同於水平安裝的計時器用轉接器。
可如下取得N （n：並排的H3BF-N/BG-N/BH-N型數量）
無蓋：N = (48n - 2.5) ＋1/-0
附保護蓋：N = (51n - 5.5) ＋1/-0
附面板蓋：N = (50n - 4.5) ＋1/-0

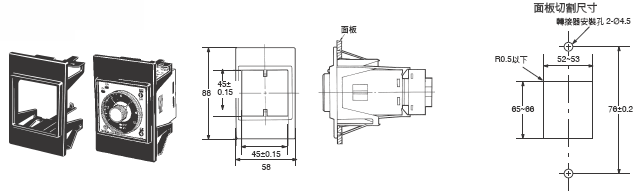

嵌入安裝用轉接器的尺寸
Y92F-73/-70型
註. 安裝面板的厚度為1~3.2mm。
嵌入安裝用轉接器的尺寸
Y92F-74/-71型
註. 安裝面板的厚度為1~3.2mm。

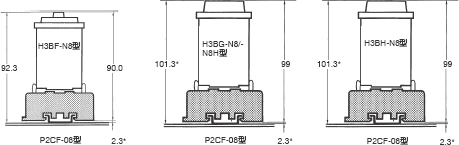

鋁軌安裝
*尺寸會因鋁軌的種類而異（參考值）。

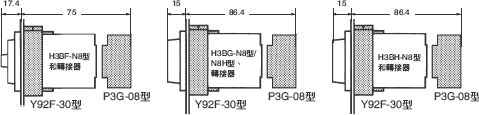

嵌入安裝
選購品（另售）

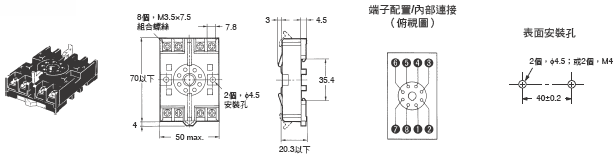

鋁軌安裝/ 表面連接插座
P2CF-08型

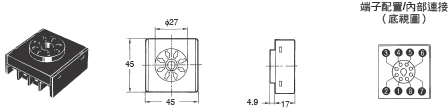

背面連接插座
P3G-08型

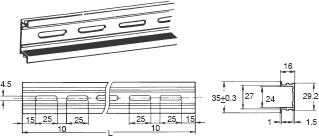

安裝鋁軌
PFP-100N型、PFP-50N型
PFP-100N2型

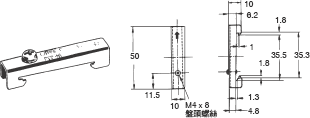

端板
PFP-M型
襯墊
PFP-S型
保護蓋
Y92A-48B型
保護蓋可防止灰塵和水進入正面面板，尤其是時間設定區域。
另外還可防止因意外接觸定時旋鈕而修改設定值。
註1. Y92A-48B型保護蓋的材質為硬塑膠，必須卸下才能更改計時器設定值。
註2. 如果計時器上使用面板蓋（另售），則不得安裝保護蓋。
Y92A-48B型
卡勾
Y92H-7/-1型 Y92H-8/-2型
PL08型插座用 PF085A型插座用
