規格選型
（單位：mm）
E5AC-T
數位溫度控制器（程式型）（尺寸96×96mm）
E5[]C型系列全新推出程式型產品。 採用最大256段的程式容量， 支援多樣化的應用。
- 特長
- 種類
- 額定/性能
- 外觀尺寸
- 型錄/操作手冊/CAD/軟體
更新日期 2019年3月12日

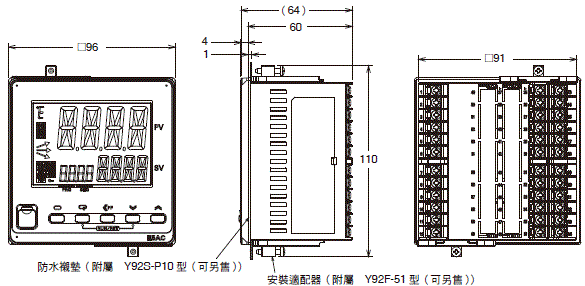

本體
E5AC-T型
設定工具埠位在本產品的正面面板與上方。
該連接埠是在使用設定工具時，用來連接電腦與溫度控制器。
連接時需使用專用的USB序列通訊轉換纜線（E58-CIFQ2型）。
連接方法的詳細說明，請參閱USB序列通訊轉換纜線的操作說明書。
註. 請勿在連接USB序列通訊轉換纜線的狀態下使用本產品。

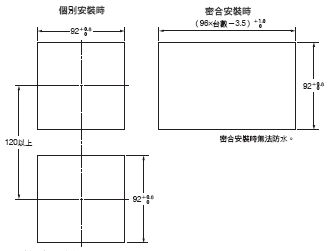

・安裝面板厚度為1～8mm。
・上下方向無法進行密合安裝，敬請注意。（請遵守安裝間隔）
・若要進行防水安裝，請將防水襯墊插入本體。
・安裝使用複數台時，請注意避免超過溫度控制器的環境溫度規格。
選購品（另售）

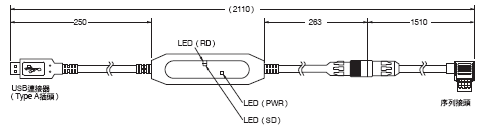

USB序列轉換纜線
E58-CIFQ2型

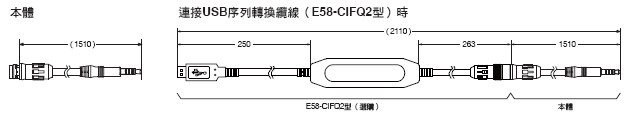

通訊轉換纜線
E58-CIFQ2-E型
註. 請務必與E58-CIFQ2型成組使用。
端子蓋
E53-COV24型（3入）
防水襯墊
Y92S-P10型〔DIN96×96用〕
若防水襯墊遺失、損毀時請另行訂購。
使用防水襯墊時，保護構造為IP66。
此外，E5EC-T型/E5AC-T型的正面設定工具埠蓋供頂部面板請確實關閉。
（防水襯墊及正面設定工具埠蓋供頂部面板會因使用環境而劣化、收縮或硬化，為確保IP66的防水等級，建議您定期更換。
定期更換時期因使用環境而異。請客戶自行確認。請以3年以內為基準。）如不需要防水構造，則無需安裝防水襯墊。
設定工具埠蓋供頂部面板
Y92S-P7型
設定工具埠蓋供頂部面板如有遺失、破損，請另行訂購。
此選購品會因使用環境而劣化、收縮或硬化，建議您定期更換。
安裝適配器
Y92F-51型（2入）
整組隨附於產品。
如有遺失、損毀時請另行訂購。
防水保護蓋
Y92A-96N型（[]96用）
比流器
E54-CT1型
貫通電流（Io）對輸出電壓（Eo）特性（參考值）

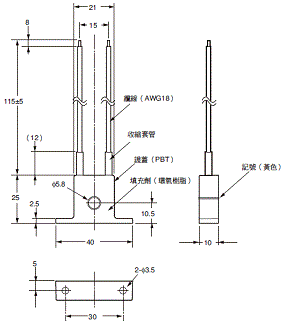

E54-CT1型
連續最高加熱電流：50A （50/60Hz）
匝數：400±2圈
繞線電阻：18±2Ω
匝數：400±2圈
繞線電阻：18±2Ω
E54-CT1L型
E54-CT3型
E54-CT3型選購品
貫通電流（Io）對輸出電壓（Eo）特性（參考值）

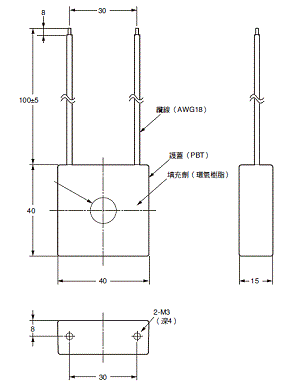

E54-CT3型
連續最高加熱電流：120A （50/60Hz）
（但OMRON的溫度控制器之連續最高加熱電流值
為50A。）
匝數：400±2圈
繞線電阻：8±0.8Ω
E54-CT3L型
（但OMRON的溫度控制器之連續最高加熱電流值
為50A。）
匝數：400±2圈
繞線電阻：8±0.8Ω
E54-CT3L型
