E5AC-T

數位溫度控制器（程式型）（尺寸96×96mm）

E5AC-T

E5[]C型系列全新推出程式型產品。 採用最大256段的程式容量， 支援多樣化的應用。

相關資訊

更新日期 2022年10月14日

額定

電源電壓 電源電壓A類型：AC100～240V 50/60Hz
電源電壓D類型：AC24V 50/60Hz/DC24V
容許電壓變動範圍 電源電壓的85～110%

消耗電力

E5AC-T

9.0VA以下(AC100～240V)、5.6VA以下(AC24V) /3.4W以下(DC24V)
感測器輸入 溫度輸入
　熱電偶：K、J、T、E、L、U、N、R、S、B、W、PLⅡ
　白金阻抗測溫體：Pt100、JPt100
　非接觸式感測器(ES1B)：10～70℃、60～120℃、115～165℃、140～260℃
類比輸入
　電流輸入：4～20mA、0～20mA
　電壓輸入：1～5V、0～5V、0～10V
輸入阻抗 電流輸入150Ω以下、電壓輸入1MΩ以上（連接ES2-HB-N/THB-N型時，請採用1：1連接方式）
控制方式 2 PID控制(附自動調節)或ON/OFF
控制輸出 繼電器輸出 1a AC250V 5A (電阻負載)　電氣壽命10萬次　最小適用負載 5V 10mA (參考值)
電壓輸出
(SSR驅動用)		 輸出電壓DC12V±20% (PNP)　最大負載電流40mA，附短路保護回路
(配備控制輸出2的機型其最大負載電流為21mA)
線性電流輸出 DC4～20mA/DC0～20mA負載500Ω以下解析度約10,000
輔助輸出 點數 4點
輸出規格 繼電器輸出 1a AC250V、4輸出型：2A (電阻負載)
電氣壽命10萬次　最小適用負載5V 10mA (參考值)
事件輸入 點數 2點、4點及6點(視機型而定)

外部輸入

接點規格

 有接點輸入時：ON：1kΩ以下　OFF：100kΩ以上
無接點輸入時：ON：殘留電壓1.5V以下　OFF：漏電流0.1mA以下
流出電流：約7mA (每1接點)
傳送輸出 點數 1點(視機種而定：有傳送輸出的型式)
輸出規格 電流輸出：DC4～20mA　負載：500Ω以下　解析度：約10,000
線性電壓輸出：DC1～5V　負載：1kΩ以上　解析度：約10,000
電位計輸入 100Ω～10kΩ
設定方式 使用前置面板鍵數位設定
指示方式 11段數位顯示及個別指示
文字高度E5EC-T型：PV：18.0mm、SV：11.0mm、MV：7.8mm
　　　　E5AC-T型：PV：25.0mm、SV：15.0mm、MV：9.5mm
3段顯示。 內容：PV/SP/程式數、段數號、段殘留時間、操作量（閥門開度）
位數：4位數
BANK切換功能 無
其他功能

手動輸出、加熱/冷卻控制、迴路斷線警報功能、SP斜率、警報功能、加熱器斷線檢測功能
(包含SSR故障檢測)、40% AT、100% AT、操作量限制、輸入數位濾波器、
穩建調校(Robust tuning)、PV輸入值補正、保護功能、開平方根演算機能、
操作量變化率限制、邏輯運算、溫度狀態指示功能、輸入移動平均、顯示亮度設定
使用環境溫度 -10～+55℃ (不可結露或結冰)
使用環境濕度 相對濕度25～85%
保存溫度 -25～+65℃ (不可結露或結冰)
高度 2,000m以下
建議保險絲 T2A、AC250V時間延遲低遮斷容量
設置環境 設置類別Ⅱ，污染度2 (依據IEC61010-1)

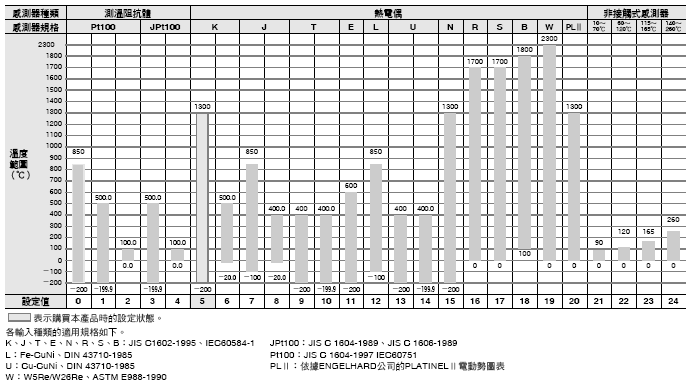

輸入範圍

溫度輸入

3287_sp_1


類比輸入

輸入種類 電流 電壓
輸入規格 4～20mA 0～20mA 1～5V 0～5V 0～10V
設定範圍 根據刻度指示在下列任一種範圍內使用
-1999～9999、-199.9～999.9、
-19.99～99.99、-1.999～9.999
設定值 25 26 27 28 29

警報類型

本產品提供以下17種警報類型，可針對各種警報分別進行設定。初始值為「2：上限值」。（註）
輸出配置為輔助輸出。亦可指定ON延遲、OFF延遲（0～999s）。
註. 具有加熱器斷線／SSR故障檢測功能的機型，其「警報1」預設為「加熱器警報（HA）」，
在出廠狀態下不會顯示「警報類型1」。
若要啟動警報1功能，請透過輸出分配功能配置警報1。
設定値 警報類型 警報輸出功能 功能說明
警報值(X)為正 警報值(X)為負
0 無警報功能 出力OFF 無警報功能。
1 上下限＊1
3287_sp_2_1
＊2

以警報上限值(H)設定相對於目標值(SP)的上方偏差，

以警報下限值(L)設定下方偏差。 超出偏差值則警報ON。
2
(初始值)		 上限
3287_sp_2_2
3287_sp_2_11
以警報值(X)設定相對於目標值(SP)的上方偏差。
超過偏差值則警報ON。
3 下限
3287_sp_2_3
3287_sp_2_12
以警報值(X)設定相對於目標值(SP)的下方偏差。
低於偏差值則警報ON。
4 上下限範圍＊1
3287_sp_2_4
＊3

以警報上限值(H)設定相對於目標值(SP)的上方偏差，

以警報下限值(L)設定下方偏差。在偏差值內則警報ON。
5

上下限待機
附待機時序
功能＊1
3287_sp_2_1
＊5		 ＊4 「1：上下限」的警報動作附有待機時序功能。＊6
6

上限待機
附待機時序
功能
3287_sp_2_2
3287_sp_2_11
「2：上限」的警報動作附有待機時序功能。＊6
7

下限待機
附待機時序
功能
3287_sp_2_3
3287_sp_2_12
「3：下限」的警報動作附有待機時序功能。＊6
8 絕對值上限
3287_sp_2_5
3287_sp_2_13

無論目標值(SP)為何，只要當目前值(PV)大於警報值(X)時

警報即變成ON。
9 絕對值下限
3287_sp_2_6
3287_sp_2_14

無論目標值(SP)為何，只要當目前值(PV)小於警報值(X)時

警報即變成ON。
10

絕對值上限
待機附待機
時序功能
3287_sp_2_5
3287_sp_2_13
「8：絕對值上限」的警報動作附有待機時序功能。＊6
11

絕對值下限
待機附待機
時序功能
3287_sp_2_6
3287_sp_2_18
「9：絕對值下限」的警報動作附有待機時序功能。＊6
12

LBA　
(僅限

警報1類型)

 ―― ＊7
13 PV變化率警報 ―― ＊8
14

SP絕對值上限
3287_sp_2_7
3287_sp_2_15
當目標值(SP)大於警報值(X)時，警報即變成ON。
15

SP絕對值下限
3287_sp_2_8
3287_sp_2_16
當目標值(SP)小於警報值(X)時，警報即變成ON
16

MV

絕對值上限＊9

 標準控制時
3287_sp_2_9
標準控制時
3287_sp_2_17
當操作量(MV)大於警報值(X)時，警報即變成ON。
加熱/冷卻控制時
(加熱操作量)
3287_sp_2_9
加熱/冷卻控制時
(加熱操作量)
常時ON
17

MV

絕對值下限＊9

 標準控制時
 3287_sp_2_10
 標準控制時
3287_sp_2_18
當操作量(MV)小於警報值(X)時，警報即變成ON。
加熱/冷卻控制時
(冷卻操作量)
3287_sp_2_9
加熱/冷卻控制時
(冷卻操作量)
常時ON
＊1.設定值1、4、5可個別設定警報類型的上、下限值，分別以L、H表示。
＊2.設定值：1 上下限警報
3287_sp_3
＊3. 設定值：4 上下限範圍
3287_sp_4
＊4. 設定值：5附上下限待機時序警報發生「＊2」的上下限警報時
・範例1、2時若遲滯的上下限重疊時，警報為常時OFF
・範例3時為常時OFF
＊5. 設定值：5附上下限待機時序警報
若遲滯的上下限重疊時，警報為常時OFF
＊6. 請參閱「E5[]C-T型數位調節器程式型使用手冊」「4-11項警報遲滯」的「待機時序」。
＊7. 請參閱「E5[]C-T型數位調節器程式型使用手冊」「5-10項迴路斷線警報」的「迴路斷線警報（LBA）」。
位置比例型無法使用。
＊8. 請參閱「E5[]C-T型數位調節器程式型使用手冊」「4-10項如何輸出警報」的「●PV變化率警報」。
＊9. 進行加熱/冷卻控制時，MV絕對值上限警報僅對加熱操作量發揮作用，而MV絕對值下限警報僅對冷卻操作量發揮作用。

性能

顯示精度
(環境溫度23℃)		 熱電偶：(指示值的±0.3%或±1℃ 中以較大值為準) ±1位數以下＊1
白金阻抗測溫體：(指示值的±0.2%或±0.8℃ 中以較大值為準) ±1位數以下
類比輸入：±0.2%FS±1位數以下
CT輸入：±5%FS±1位數以下
電位計輸入：±5%FS±1位數以下
傳送輸出精度 ±0.3%FS以下
溫度的影響＊2 輸入熱電偶(R、S、B、W、PLⅡ)：(指示值的±1%或±10℃ 中以較大值為準) ±1位數以下
其他輸入熱電偶：(指示值的±1%或±4℃ 中以較大值為準) ±1位數以下＊3
白金阻抗測溫體：(以指示值±1%或±2℃ 中較大者為準) ±1位數以下
類比輸入：±1%FS±1位數以下
CT輸入：±5%FS±1位數以下
電壓的影響＊2
電磁干擾的影響
（EN61326-1規格）
輸入取樣週期 50ms
感度調整 溫度輸入：0.1～999.9℃/°F (0.1℃/°F單位)
類比輸入：0.01～99.99%FS (0.01%FS單位)
比例帶(P) 溫度輸入：0.1～999.9℃/°F (0.1℃/°F單位)
類比輸入：0.1～999.9%FS (0.1%FS單位)
積分時間(I) 標準/加熱冷卻、位置比例(交叉)：0～9999s (1s單位)、0.0～999.9s (0.1s單位)
位置比例(浮動)：1～9999s (1s單位)、0.1～999.9s (0.1s單位)＊4
微分時間(D) 0～9999s (1s單位)、0.0～999.9s (0.1s單位)＊4
冷卻比例帶(P) 溫度輸入：0.1～999.9℃/°F (0.1℃/°F單位)
類比輸入：0.1～999.9%FS (0.1%FS單位)
冷卻積分時間(I) 0～9999s (1s單位)、0.0～999.9s (0.1s單位)＊4
冷卻微分時間(D) 0～9999s (1s單位)、0.0～999.9s (0.1s單位)＊4
控制週期 0.1、0.2、0.5、1～99s (1s單位)
手動重置值 0.0～100.0% (0.1%單位)
警報設定範圍 -1999～9999 (小數點位置依輸入種類而定)
信號源阻抗影響 熱電偶：0.1℃/Ω以下(100Ω以下)，白金阻抗測溫體：0.1℃/Ω以下(10Ω以下)
絕緣阻抗 20MΩ min. (at 500 VDC)
耐電壓 AC3,000V 50或60Hz 1min (異極充電部端子)
震動 誤動作 10～55Hz 20m/s2 3軸方向10min
耐久 10～55Hz 20m/s2 3軸方向2h
衝撃 誤動作 100m/s2 3軸方向各3次
耐久 300m/s2 3軸方向各3次

重量

 本體：約250g　安裝適配器：約4g×2個
保護構造 正面面板：IP66，後蓋：IP20，端子部：IP00
記憶體保護 非揮發性記憶體(寫入次數：100萬次)
設定工具 CX-Thermo Ver.4.61以上
設定工具連接埠 E5EC-T型/E5AC-T型頂面：使用USB序列轉換纜線E58-CIFQ2型，與電腦側USB連接埠連接＊5
E5EC-T型/E5AC-T型正面面板：使用USB-序列轉換纜線E58-CIFQ2型+通訊轉換纜線E58-CIFQ2-E型，
與電腦側USB連接埠連接＊5
規格 認證規格 UL61010-1、韓國電波法(法令第10564號)
適用規格 EN61010-1 (IEC61010-1)：污染度2，過電壓類別Ⅱ
EMC指令 EMI EN61326＊6
放射性危害強度EN55011 Group 1 class A
雜訊端子電壓EN55011 Group 1 class A
EMS EN61326＊6
靜電放電抗擾性EN61000-4-2　
電磁場抗擾度EN61000-4-3　
無線電脈衝抗擾性EN61000-4-4　
傳導干擾抗擾性EN61000-4-6　
突波抗擾性EN61000-4-5　
電壓突降/電斷抗擾性EN61000-4-11

＊1. K （－200～1300℃ 範圍）、T、N的－100℃ 以下及U、L規定在±2℃±1位數以下。B的400℃ 以下無規定。
B的400～800℃ 規定在±3℃ 以下。R、S的200℃ 以下規定在±3℃±1位數以下。W為（以±0.3%PV或±3℃ 中較大者為準） ±1位數以下。
PLⅡ為（以±0.3%PV或±2℃ 中較大者為準） ±1位數。
＊2. 條件：環境溫度：－10℃ ～23℃ ～55℃ 電壓範圍：額定電壓的－15～＋10％
＊3. K感測器的－100℃ 以下為±10℃ 以內。
＊4. 單位以「積分/微分時間單位」的設定為準。
＊5. 可同時使用外部序列通訊（RS-485）與USB序列轉換纜線通訊。
＊6. 工業電磁環境（EN/ IEC61326-1 第2表）

程式控制功能

程式(模式)數 8
段數(步驟) 32
區段設定方式 時間設定(以目標值、時間設定段)
斜率設定(以段型式、目標值、斜率、時間設定段)
區段時間 0小時0分～99小時59分
0分0秒～99分59秒
警報設定 依每個程式設定
重置動作 可從控制停止、固定指令控制中擇一
電源投入後動作 可從繼續、重置、執行、手動模式中擇一
PID組 組數 8組
設定方式 依每個程式設定(有自動PID組選項)
警報SP功能 可從執行中目標值、對象目標值中擇一
程式控制狀態 段操作 優先、程式區段跳躍、保持、等待
程式操作 程式重覆、程式連結
等待 等待方式 段結束時
設定等待寬度 所有程式共通的等待寬度
時間信號 輸出點數 2點
ON/OFF次數 各1次/點
設定方式 依每個程式設定
程式狀態輸出 程式終端輸出(可設定脈衝寬)、執行中輸出、階段輸出
程式開始動作 PV啟動 可從SP啟動、PV啟動(優先勾選)中擇一
待機 0小時0分～99小時59分
0日0小時～99日23小時
操作結束後動作 可從重置、繼續、固定指令SP模式中擇一
程式SP切換 所有程式共通的程式SP切換值

USB序列轉換纜線規格

支援OS Windows XP/Vista/7/8/10 ＊1
支援軟體 CX-Thermo Ver.4.61以上
支援機型 E5[]C-T型系列、E5[]C型系列、E5CB型系列
USB I/F規格 依據USB Specification 2.0
DTE速度 38400bps
連接器規格 電腦側：USB (Type A插頭)
溫度控制器側：專用序列連接器
電源 總線電源(由USB主機控制器供電)＊2
電源電壓 DC5V
消耗電流 最大450mA
輸出電壓 DC4.7±0.2V (由USB序列轉換纜線對溫度控制器供電)
輸出電流 最大250mA (由USB序列轉換纜線對溫度控制器供電)
使用環境溫度 0～+55℃ (不可結露或結冰)
使用環境濕度 相對濕度10～80%
保存溫度 -20～+60℃ (不可結露或結冰)
儲存濕度 相對濕度10～80%
高度 2,000m以下
重量 約120g

Windows為美國Microsoft Corporation於美國及其他國家的註冊商標。
＊1. Windows 10支援CX-Thermo Ver. 4.65以上版本。
＊2. USB連接埠請使用High-Power連接埠。
註. 必須在電腦上安裝驅動程式。安裝方法請參閱纜線隨附的操作說明書。

通訊規格

傳輸路徑連接 RS-485：多點(Multi-drop)
通訊方式 RS-485 (2線式半雙工)
同步方式 非同步方式
通訊協定 CompoWay/F、 Modbus
通訊速度＊ 9600、19200、38400、57600bps
傳送碼 ASCII
資料位元長度＊ 7、8位元
結束位元長度＊ 1、2位元
錯誤檢出 垂直同位(無、偶數、奇數)
BCC (區塊檢查字元)
　CompoWay/F時
CRC-16 Modbus時
流程控制 無
介面 RS-485
重新讀取功能 無
通訊緩衝區 217位元組
通訊響應傳送等待時間 0～99ms
初始值：20ms

＊通訊速度、資料位元長度、結束位元長度、垂直同位之設定，可透過「通訊設定層級」分別獨立設定。

通訊功能

無程式通訊功能 此功能是透過PLC的記憶體讀寫E5[]C-T型的參數，或使E5[]C-T型運行/重置。
E5[]C-T型會自動與PLC進行通訊，故無需編寫通訊程式。
可連接溫控器數量：最多32台
對象PLC：OMRON製PLC
CS、CJ、CP系列
三菱電機製PLC
MELSEC Q系列、L系列
組合通訊功能 可在相連的溫度控制器之間，從設定在主局的溫度控制器向從屬站傳送目標值及RUN/STOP指示。
可設定斜率及偏差值等作為目標值。
可連接溫控器數量：最多32台(包含主局)
複製功能＊ 可在相連的溫度控制器之間，從設定在主局的溫度控制器向從屬站傳送設定參數。

MELSEC為三菱電機股份有限公司的註冊商標。
＊支援無程式通訊功能與組合通訊功能。

額定規格之比流器（CT）（選購）

耐電壓 AC1,000V(1min)
耐震動 50Hz、98m/s2
重量 約11.5g (E54-CT1)：約50g (E54-CT3)
選購品(僅限E54-CT3型) 接觸器(2個)
插頭(2個)

加熱器斷線／SSR故障

CT輸入(加熱電流檢測用) 單相加熱器檢測功能型：1點
單相或3相加熱器用檢測功能型：2點
最大加熱器電流 AC50A
輸入電流值指示精度 ±5%FS±1位數以下
加熱器斷線警報設定範圍＊1 0.1～49.9A (0.1A單位)
檢出最小ON時間：100ms＊3
SSR故障警報設定範圍＊2 0.1～49.9A (0.1A單位)
檢出最小OFF時間：100ms＊4

＊1.加熱器斷線報警在於量測控制輸出為ON時的加熱電流，當其值小於設定值（加熱器斷線檢測電流值）時， 使輸出變成ON。
＊2.SSR故障警報在於量測控制輸出為OFF時的加熱電流，當其值大於設定值（SSR故障檢出電流值）時，使輸出變成ON。
＊3.控制週期0.1s、0.2s時為30ms
＊4.控制週期0.1s、0.2s時為35ms

繼電器電氣壽命曲線（參考值）

E5AC-T 額定/性能 11

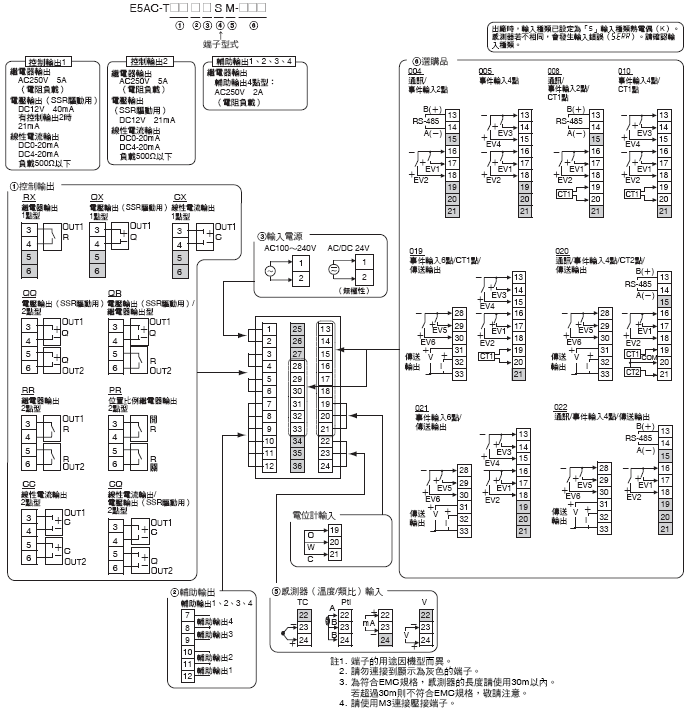

外部連接圖


3287_sp_5
