![H3Y-[]-B](/Images/l_3482-18-258931-198x198.jpg)
規格選型
（單位：mm）
- 特長
- 種類
- 額定/性能
- 外觀尺寸
- 型錄/操作手冊/CAD/軟體
更新日期 2024年3月29日
計時器本體
表面安裝(底座式端子)

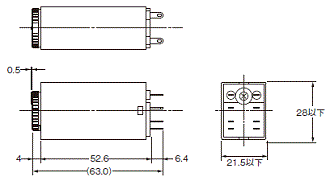

H3Y-2-B型
![H3Y-[]-B 外觀尺寸 2](/Images/3482_dm_118-265544.gif)
表面安裝(底座式端子)

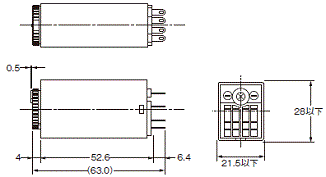

H3Y-4-B型
![H3Y-[]-B 外觀尺寸 3](/Images/3482_dm_218-265545.gif)
安裝底座時的尺寸
![H3Y-[]-B 外觀尺寸 4](/Images/3482_dm_318-265546.gif)
註1. 安裝方向並無特別限制。
2. H3Y-□-B、H3YN-□-B型需搭配PYF-□-PU-L型使用。
＊2. ( )內所示為H3Y-4-B型、H3YN-4-B/-41-B型、H3YN-4-Z-B/-41-Z-B型之連接底座。
2. H3Y-□-B、H3YN-□-B型需搭配PYF-□-PU-L型使用。
＊2. ( )內所示為H3Y-4-B型、H3YN-4-B/-41-B型、H3YN-4-Z-B/-41-Z-B型之連接底座。
選購品(另售)
安裝金具
H3Y-[]-B/H3YN-[]-B型系列(PYF-[]-PU-L型用)
Y92H-3
(每組2個)
![H3Y-[]-B 外觀尺寸 7](/Images/3482_dm_418-265548.gif)
連接底座(另售)
H3Y-□-B/H3YN-□-B型系列 正面連接底座

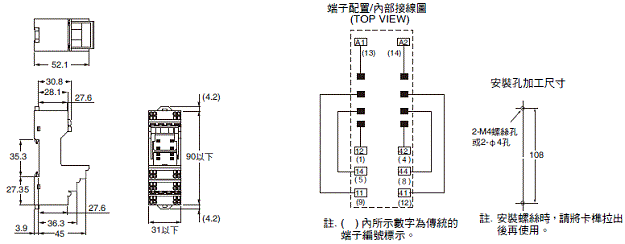

PYF-08-PU-L型
![H3Y-[]-B 外觀尺寸 10](/Images/3482_dm_518-265551.gif)

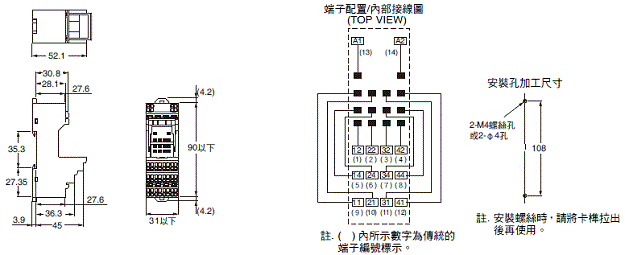

PYF-14-PU-L型
![H3Y-[]-B 外觀尺寸 11](/Images/3482_dm_618-265552.gif)
鋁軌安裝用另售品

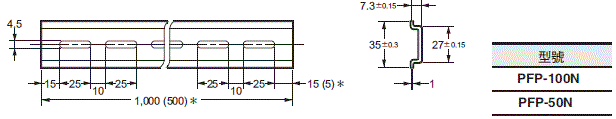

支撐鋁軌
PFP-100N型
PFP-50N型
![H3Y-[]-B 外觀尺寸 12](/Images/3482_dm_718-265553.gif)

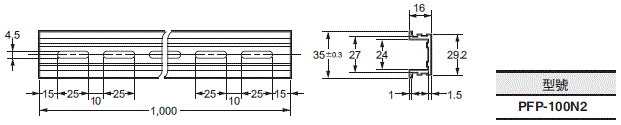

支撐鋁軌
PFP-100N2型
![H3Y-[]-B 外觀尺寸 13](/Images/3482_dm_818-265554.gif)

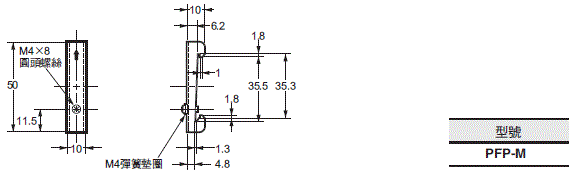

端板
PFP-M型
![H3Y-[]-B 外觀尺寸 14](/Images/3482_dm_918-265555.gif)

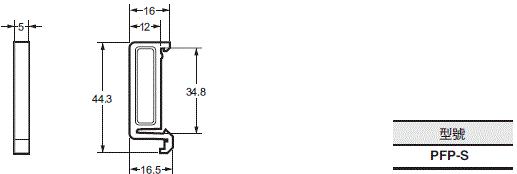

間隔板
PFP-S型
![H3Y-[]-B 外觀尺寸 15](/Images/3482_dm_1018-265556.gif)
註1. 訂購上述型號時，請以10個為單位訂購。
2. 鋁軌以DIN規格為準。
2. 鋁軌以DIN規格為準。
