![H3Y-[]-B](/Images/l_3482-18-258931-198x198.jpg)
規格選型
| 最大刻度時間 | 設定時間範圍 |
|---|---|
| 0.5s | 0.04s ~ 0.5s |
| 1s | 0.1s ~ 1.0s |
| 5s | 0.2s ~ 5.0s |
| 10s | 0.5s ~ 10s |
| 30s | 1.0s ~ 30s |
| 60s | 2.0s ~ 60s |
| 120s | 5.0s ~ 120s |
| 3min | 0.1min ~ 3min |
| 5min | 0.2min ~ 5min |
| 10min | 0.5min ~ 10min |
| 30min | 1.0min ~ 30min |
| 60min | 2.0min ~ 60min |
| 3h | 0.1h ~ 3h |
- 特長
- 種類
- 額定/性能
- 外觀尺寸
- 型錄/操作手冊/CAD/軟體
更新日期 2018年11月20日
時間規格
額定
| 項目 | H3Y-2-B | H3Y-4-B | |
|---|---|---|---|
| 電源電壓 ＊6 ＊7 | ・AC100 ~ 120V 50/60Hz ・AC200 ~ 230V 50/60Hz Hz
・AC24V 50/60Hz ＊1 ・DC12V ・DC24V ・DC48V ・DC100 ~ 110V ・DC125V ＊2、＊3 |
||
| 容許電壓變動範圍 | 電源電壓的85 ~ 110% (但DC12V規格型則為電源電壓的90 ~ 110%) ＊4 | ||
| 消耗電力 | AC100 ~ 120V | 1.5VA(AC120V時) | |
| AC200 ~ 230V | 1.8VA(AC230V時) | ||
| AC24V | 1.5VA(AC24V時) | ||
| DC12V | 0.9W(DC12V時) | ||
| DC24V | 0.9W(DC24V時) | ||
| DC48V | 1.0W(DC48V時) | ||
| DC100 ~ 110V | 1.3W(DC110V時) | ||
| DC125V | 1.3W(DC25V時) | ||
| 復歸電壓 | 電源電壓的10%以上 ＊5 | ||
| 控制輸出 | AC250V 5A 電阻負載(cosφ = 1)最小適用負載 DC5V 1mA (P水準、參考值)接點材料：Ag | AC250V 3A 電阻負載(cosφ = 1)最小適用負載 DC1V 1mA (P水準、參考值)接點材料：Au Clad+Ag合金 | |
| 使用環境溫度 | -10 ~ +55℃ (不可結冰) | ||
| 保存環境溫度 | -25 ~ +65℃ (不可結冰) | ||
| 使用環境濕度 | 35 ~ 85% | ||
＊1.請勿將變流器的輸出作為電源使用。詳情請參閱本公司官網(www.omron.com.tw)所載之「計時器共通注意事項 ●電源」之相關說明。
＊2.單相全波整流電源亦可適用。
＊3.DC12V僅H3Y-2-B型系列適用。
＊4.在使用環境溫度大於50℃的環境下連續使用時，需使用90 ~ 110% (DC12V為95 ~ 110%)的電源電壓。
＊5.為了讓產品確實復歸，使用AC100 ~ 120V時電壓需為AC10V，AC200 ~ 230V則使用AC20V，DC100 ~ 110V為DC10V以下電壓。
＊6.若要將交流雙線式近接感測器和計時器互相搭配使用時，請參閱本公司官網(www.omron.com.tw)所載之「計時器共通注意事項 ●電源」之相關說明。
＊7.只有DC型電源電壓配置防突波二極體。
性能
| 項目 | H3Y-2-B | H3Y-4-B | |
|---|---|---|---|
| 動作時間偏差 | ±1%以下(最大刻度時間) ＊1 | ||
| 設定誤差 | ±10%±50ms以下(最大刻度時間) | ||
| 復歸時間 | 0.1s以下(包含中途復歸) | ||
| 電壓的影響 | ±2%以下(最大刻度時間) ＊1 | ||
| 溫度的影響 | ±2%以下(最大刻度時間) ＊1 | ||
| 絕緣阻抗 | 100 MΩ min. (at 500 VDC) | ||
| 耐電壓 | AC2,000V 50/60Hz 1min
(導電區端子與外露的非充電金屬區之間，但端子螺絲部位除外) AC2,000V 50/60Hz 1min (操作電源電路和控制輸出之間) AC2,000V 50/60Hz 1min (異極接點之間 雙極型) AC1,500V 50/60Hz 1min (異極接點之間 4極型) AC1,000V 50/60Hz 1min (非連續接點間) |
||
| 脈衝電壓 | 電源端子之間為3kV，但DC12V、 DC24V、 DC48V為1kV，
導電區端子和外露的非充電金屬區之間為4.5kV， 但DC12V、 DC24V、 DC48V為1.5kV |
||
| 抗干擾性 | 來自雜訊模擬器的方形波干擾
(脈衝寬100ns/1μs上升1ns) ±1.5kV |
||
| 耐靜電性 | 4kV (誤動作) 8kV (損壞) | ||
| 振動 | 耐久性 | 10 ~ 55Hz 單側振幅0.75mm 3方向 各1h | |
| 誤動作 | 10 ~ 55Hz 單側振幅0.5mm 3方向 各10min | ||
| 衝擊 | 耐久性 | 1,000m/s2 6個方向 各3次 ＊2 | |
| 誤動作 | 100m/s2 6個方向 各3次 | ||
| 使用壽命 | 機械性 | 1,000萬次以上(無負載、開關頻率1,800次/h) | |
| 電氣性 | 2極 50萬次以上(AC250V、5A、電阻負載、開關頻率開關1,800次/h) (常溫時)
4極 20萬次以上(AC250V、3A、電阻負載、開關頻率1,800次/h) (常溫時)＊3 |
||
| 保護構造 | IP40 | ||
| 重量 | 約50g | ||
＊1.0.5s規格之上述特性值應增加±10ms。
＊2.前提為計時器單體必須通過耐久衝擊試驗。
＊3.請確認電氣性使用壽命曲線。
＊2.前提為計時器單體必須通過耐久衝擊試驗。
＊3.請確認電氣性使用壽命曲線。

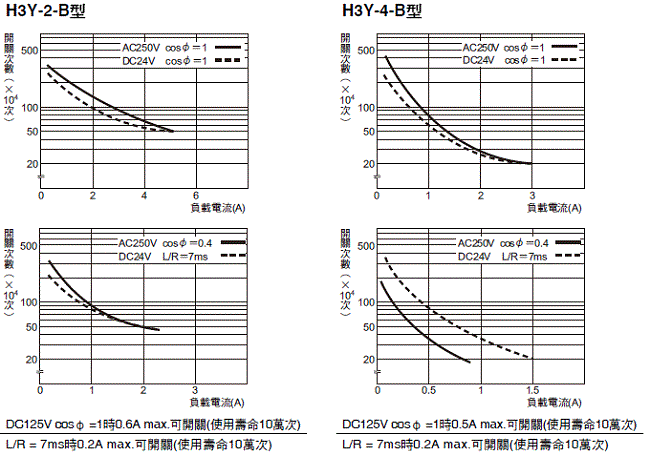

電氣性使用壽命曲線(參考值)
![H3Y-[]-B 額定/性能 6](/Images/3482_sp_118-265543.gif)
已通過認證
| 安全
規格 |
已通過cULus (或cURus)：UL 508/CSA C22.2 No.14 ＊1、 CSA
C22.2 No.14、LR認證、CCC: GB/T 14048.5 ＊3 EN 61812-1、 IEC 60664-1 2.5kV/2 (H3Y-2-B＊2) 、 2.5kV/1 (H3Y-4-B＊2) 適用 |
|---|---|
| EMC | (EMI) EN 61812-1
放射性危害強度 EN 55011、 Group 1、 class A 雜音端子電壓 EN 55011、 Group 1、 class A (EMS) EN 61812-1 靜電放電抗擾性 IEC 61000-4-2 電場強度抗擾性 IEC 61000-4-3 無線電脈衝抗擾性 IEC 61000-4-4 突波抗擾性 IEC 61000-4-5 傳導性雜訊抗擾性 IEC 61000-4-6 電壓突降/電斷抗擾性 IEC 61000-4-11 |
＊1. cULus (Listing)：使用OMRON PYF-□-PU-L型的情形
cURus (Recognition)：使用上述底座以外的情形
＊2. 過電壓類別Ⅱ。
＊3. 關於CCC取得條件
| 型號 | H3Y-2-B 型 | H3Y-4-B 型 |
|---|---|---|
| 建議的保險絲 | RT14-20／6A （380VAC 6A） DELIXI製造 | RT14-20／4A （380VAC 4A） DELIXI製造 |
| 額定動作電壓Ue
額定動作電流Ie |
AC-15: Ue: 250VAC, Ie: 3A
AC-13: Ue: 250VAC, Ie: 5A DC-13: Ue: 30VDC, Ie: 0.5A |
AC-15: Ue: 250VAC, Ie: 2A
AC-13: Ue: 250VAC, Ie: 3A DC-13: Ue: 30VDC, Ie: 0.5A |
| 額定絕緣電壓 | 250V | |
| 額定脈衝電壓
(高度：2000m以內) |
2.5kV （AC240V時） | |
| 附條件短路電流 | 1000A | |
