規格選型
| 時間範圍 | t1 x 1 | t1 x 10 |
|---|---|---|
 時間的設定時間(t1)範圍 |
1 ~ 12s | 10 ~ 120s |
| - △轉換時間(t2) |
0.05s、0.1s、0.25s、0.5s擇一 |
|---|
- 特長
- 種類
- 額定/性能
- 外觀尺寸
- 型錄/操作手冊/CAD/軟體
更新日期 2021年8月24日
時間規格
額定
| 電源電壓 ＊1 | AC/DC24 ~ 240V 50/60Hz ＊2 | |
|---|---|---|
| 容許電壓變動範圍 | 額定電壓的85% ~ 110% | |
| 電源復歸 | 最短電源開啟時間 0.1s | |
| 復歸電壓 | 額定電壓的10%以下 | |
| 消耗電力 | H3DT-G | AC240V時：1.9VA以下、DC240V時：0.6W以下、DC24V時：0.3W以下 |
| 額定絕緣電壓 | AC250V | |
| 控制輸出 | 接點輸出：AC250V 5A 電阻負載(cosφ = 1)，DC30V 5A 電阻負載
DC125V 最大0.15A. 電阻負載，DC125V 最大0.1A. L/R = 7ms 最小適用負載：DC5V 10mA (P水準、參考值) 接點材質：銀合金 (建議的保險絲：BLN5 (little fuse)、0216005MXEP) |
|
| 使用溫度範圍 | -20 ~ +60℃ (不可結冰) | |
| 保存溫度範圍 | -40 ~ +70℃ (不可結冰) | |
| 使用環境濕度 | 25 ~ 85％ | |
＊1.以電源電壓DC24V使用時，會有約0.5A的突波電流，因此透過感測器等無接點輸出開/關計時器本體的電源時，務須多加注意。
＊2.DC電源的漣波為20％以下。
性能
| 動作時間偏差 | ±1％ (相對於最大刻度的比率)以下 | |
|---|---|---|
| 設定誤差 | ±10％ (相對於最大刻度的比率) ±0.05s以下 | |
| 轉換時間 | 總誤差± (轉換時間的25％ + 5ms)以下 | |
| 電壓的影響 | ±0.5％ (相對於最大刻度的比率)以下 | |
| 溫度的影響 | ±2％ (相對於最大刻度的比率)以下 | |
| 絕緣阻抗 | 100MΩ min. (at 500 VDC) | |
| 耐電壓 | AC2,900V 50/60Hz 1min (充電金屬部與操作部)
AC2,000V 50/60Hz 1min (控制輸出與操作迴路間) AC1,000V 50/60Hz 1min (非連續接點間) |
|
| 脈衝耐電壓試驗電壓 | 5kV (電源端子間)、7.4kV (導電區端子及操作區) | |
| 抗干擾性 | 利用雜訊模擬器模擬的方形波雜訊
(脈衝寬100ns/1μs上升1ns) ±1.5kV |
|
| 耐靜電性 | 4kV (誤動作)、8kV (損壞) | |
| 耐振動 | 耐久性 | 10 ~ 55Hz 單側振幅0.75mm 3方向 各2h |
| 誤動作 | 10 ~ 55Hz 單側振幅0.5mm 3方向 各10min | |
| 衝擊 | 耐久性 | 1,000m/s2 6個方向 各3次 |
| 誤動作 | 100m/s2 6個方向 各3次 | |
| 使用壽命 | 機械性 | 1,000萬次以上(無負載、開關頻率1,800次/h) |
| 電氣性 | 10萬次以上(AC250V 5A、電阻負載、開關頻率360次/h) | |
| 保護構造 | IP30 (端子部為IP20) | |
| 重量 | 約100g | |

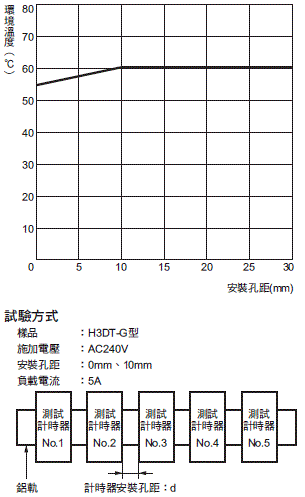

H3DT型的環境溫度與安裝孔距之關係(參考值)
請參閱下圖為安裝孔距與環境溫度之間的關係。
若環境溫度超過55℃ 以上，且安裝孔距小於下圖所示的數值時，這時候一旦計時器內部溫度上升，恐將導致內部配件的使用壽命減短，此點需特別注意。
適用標準
| 安全標準 | cULus：UL 508/CSA C22.2 No.14
EN 61812-1：污染度2/過電壓類別Ⅲ CCC：GB/T 14048.5 污染度2/過電壓類別Ⅲ＊ LR：Category ENV1.2 DNV GL (溫度 B，濕度 B，震動 A，EMC A，封閉 A) |
|---|---|
| EMC | (EMI) EN 61812-1
放射性危害強度 EN 55011 class B 雜音端子電壓 EN 55011 class B 高諧波電流 EN 61000-3-2 電壓變動、閃爍 EN 61000-3-3 (EMS) EN 61812-1 靜電放電抗擾性 EN 61000-4-2 電場強度抗擾性 EN 61000-4-3 無線電脈衝抗擾性 EN 61000-4-4 突波抗擾性 EN 61000-4-5 傳導性雜訊抗擾性 EN 61000-4-6 電壓突降/電斷抗擾性 EN 61000-4-11 |
＊關於CCC取得條件
| 額定動作電壓Ue
額定動作電壓Ie |
AC-15: Ue: 250VAC, Ie: 3A
AC-13: Ue: 250VAC, Ie: 5A DC-13: Ue: 30VDC, Ie: 0.1A |
|---|---|
| 額定脈衝電壓
(高度：2,000m以內) |
4kV (AC240V時) |
| 附條件短路電流 | 1,000A |
輸入輸出功能
| 輸入功能 | 無 | |
|---|---|---|
| 輸出功能 | 控制輸出 | 達到轉環設定值時 將輸出OFF，在設定的轉換時間後△將輸出ON。 |
