E5CD-800/E5CD-B-800

數位溫度控制器(簡易型)

E5CD-800/E5CD-B-800

偵測狀態變動最佳化控制性能。 輕鬆兼顧生產力和品質要求。 新增 Push-In Plus 端子台型系列。

(單位:mm)

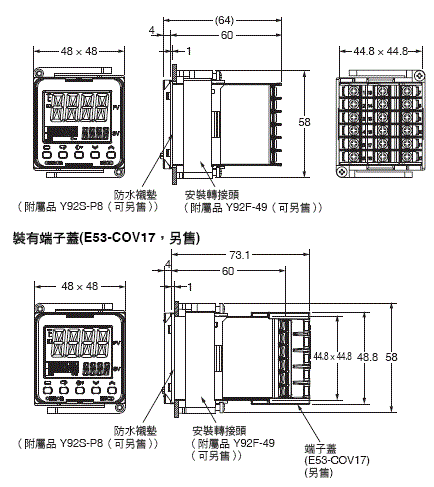

本體

E5CD-800

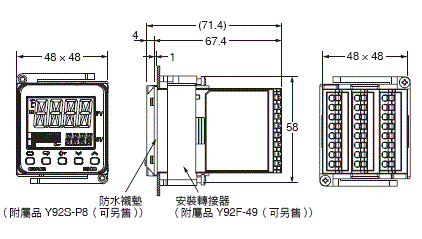

E5CD-800/E5CD-B-800 外觀尺寸 2
E5CD-800/E5CD-B-800 外觀尺寸 3

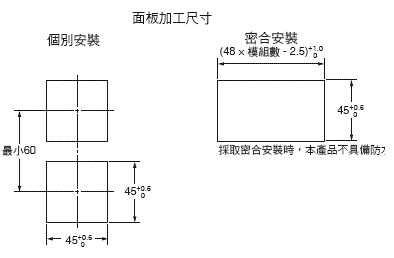

• 建議面板厚度為1~5 mm。
• 無法在垂直方向上進行密合安裝。( 維持控制器之間的指定安裝 間隔。)
• 安裝控制器時,若要具備防水能力,請將防水襯墊裝入到控制器 上。
• 在安裝兩組以上的控制器時,請確定周圍溫度不可超過規格中所 允許的使用溫度。

E5CD-B-800

E5CD-800/E5CD-B-800 外觀尺寸 4

選購品(另售)

端子蓋(無法用於Push-In Plus端子台類型)

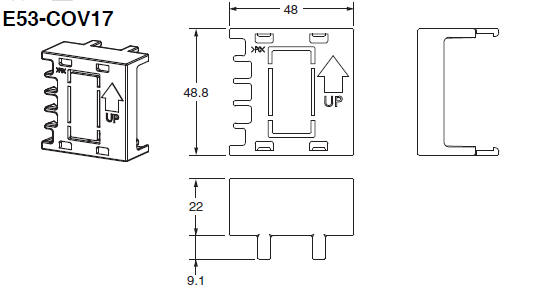

E53-COV17

E5CD-800/E5CD-B-800 外觀尺寸 6

端子蓋(無法用於Push-In Plus端子台類型)

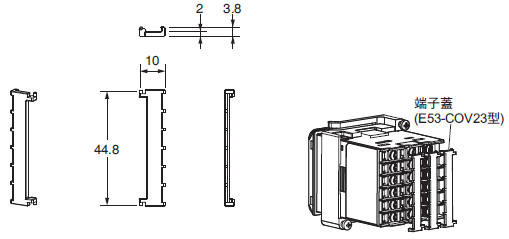

E53-COV23型(附有3個端子蓋)

E5CD-800/E5CD-B-800 外觀尺寸 7

防水襯墊

Y92S-P8型(適用於DIN 48 x 48)

E5CD-800/E5CD-B-800 外觀尺寸 8

數位溫度控制器已隨附防水襯墊。
如果防水襯墊遺失或損壞,請另行選購。
使用防水襯墊可以達到IP66的保護構造。
(根據操作環境,防水襯墊可能會出現劣化、收縮或硬化情況。因此,建議定期更換以確保維持IP66的防水階層。定期更換的時間視操作環境而定。
請務必確認您的操作環境。基本上請約三年更換一次。)

比流器

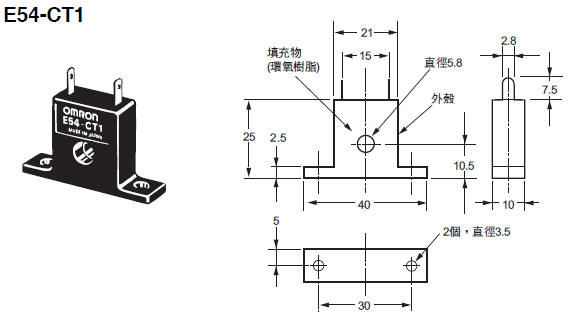

E54-CT1

E5CD-800/E5CD-B-800 外觀尺寸 11

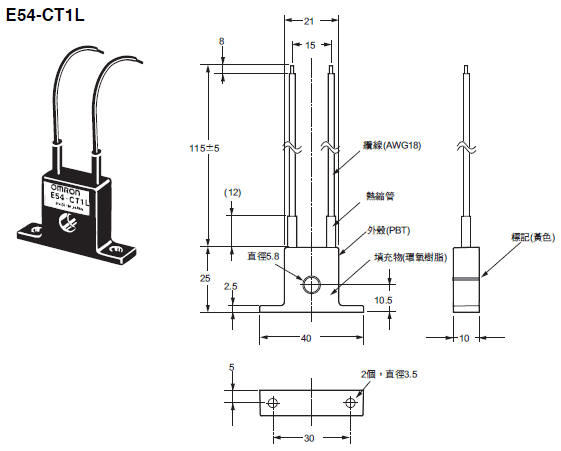

E54-CT1L

E5CD-800/E5CD-B-800 外觀尺寸 12

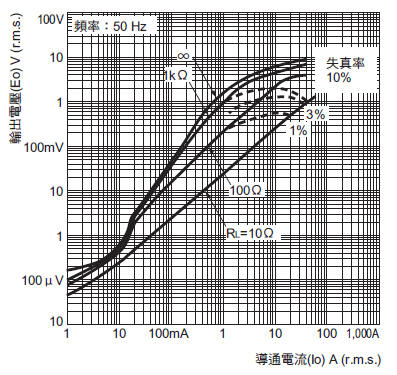

導通電流(Io)與輸出電壓(Eo) (參考值)
E54-CT1或E54-CT1L

連續最高加熱器電流: 50 A (50/60 Hz)
匝數: 400±2
繞線電阻: 18±2 Ω

E5CD-800/E5CD-B-800 外觀尺寸 14

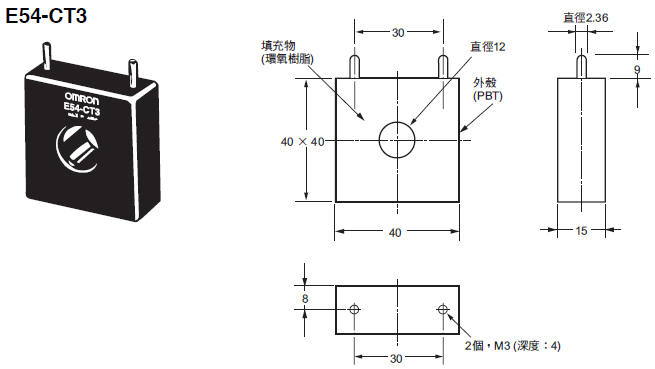

E54-CT3

E5CD-800/E5CD-B-800 外觀尺寸 15

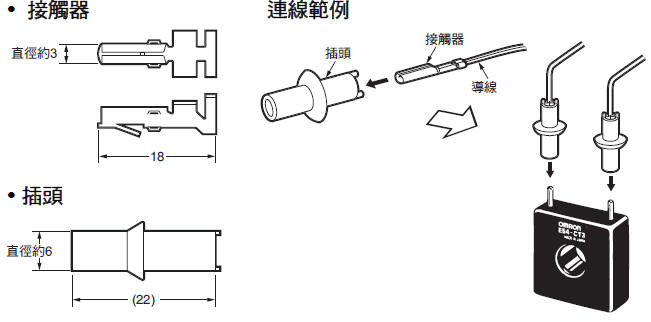

E54-CT3型附屬品

E5CD-800/E5CD-B-800 外觀尺寸 16

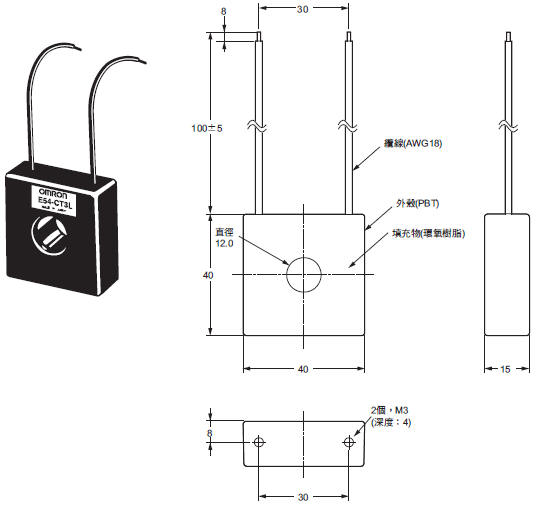

E54-CT3L

E5CD-800/E5CD-B-800 外觀尺寸 17

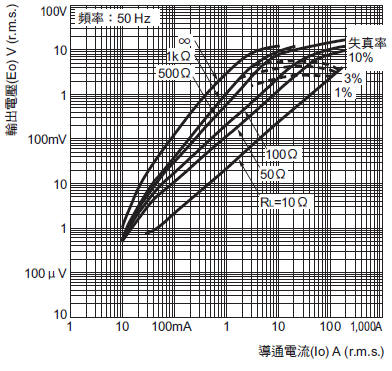

導通電流(Io)與輸出電壓(Eo) (參考值)
E54-CT3或E54-CT3L

連續最高加熱器電流: 120 A (50/60 Hz)
(OMRON數位溫度控制器的連續最高加熱器電流為50A。)
匝數: 400±2
繞線電阻: 8±0.8 Ω

E5CD-800/E5CD-B-800 外觀尺寸 18

轉接頭

Y92F-45

註:

1. 若是先前針對E5B[]型所準備的正面面板,請使用這個轉接頭。
2. 只供應黑色。
3. 不得搭配控制器隨附的Y92F-49轉接頭一起使用。

E5CD-800/E5CD-B-800 外觀尺寸 19

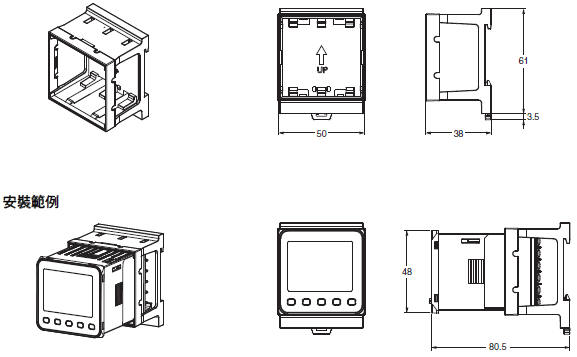

鋁軌安裝適配器(無法用於Push-In Plus端子台類型)

Y92F-52

註:這個適配器無法和端子外蓋一起使用。
取下端子蓋即可使用適配器。

E5CD-800/E5CD-B-800 外觀尺寸 20

這個適配器可用來將E5CD-800型安裝到鋁軌。
如果使用此適配器,就不需要在面板上安裝板子,或是在面板上鑽安裝孔。

防水保護蓋

Y92A-48N

E5CD-800/E5CD-B-800 外觀尺寸 22

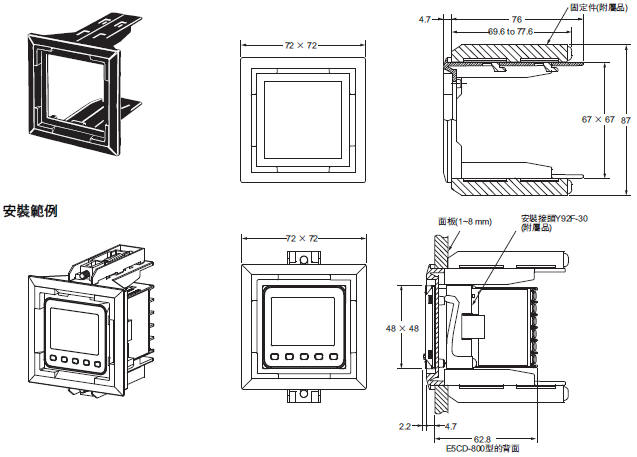

安裝適配器

Y92F-49

E5CD-800/E5CD-B-800 外觀尺寸 23

數位溫度控制器已隨附安裝適配器。
若遺失或損壞,請另行選購本適配器。

保護套

Y92A-48D

註:如果已安裝防水襯墊,就無法使用此保護套。

E5CD-800/E5CD-B-800 外觀尺寸 26

此為軟式的保護套。裝上保護套後仍可操作產品。

保護套

Y92A-48H

此為硬式的保護套。請作為防止誤操作等使用。

E5CD-800/E5CD-B-800 外觀尺寸 27

抽拉式夾具(無法用於Push-In Plus端子台類型)

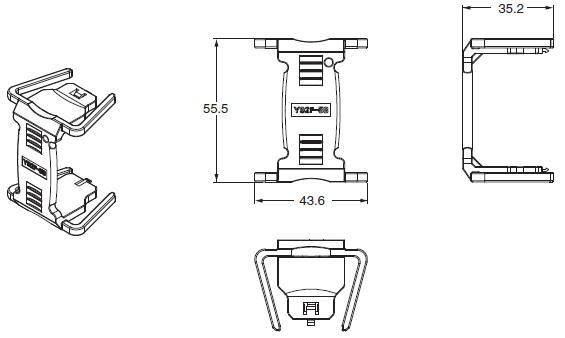

Y92F-58

本抽拉式夾具可將數位溫度控制器的內部機體從外殼中取出,以便執行維護作業時免於拆下端子接線。

E5CD-800/E5CD-B-800 外觀尺寸 28
