E5CD-800/E5CD-B-800

數位溫度控制器(簡易型)

E5CD-800/E5CD-B-800

偵測狀態變動最佳化控制性能。 輕鬆兼顧生產力和品質要求。 新增 Push-In Plus 端子台型系列。

相關資訊

更新日期 2018年10月15日

額定

電源電壓 電源電壓A型：100~240 VAC，50/60 Hz
電源電壓D型：24 VAC，50/60 Hz；24 VDC
容許電壓變動範 電源電壓的85%~110%
消耗電力 選購品-800型：5.2VA以下(AC100 ~ 240V)、3.1VA以下(AC24V) / 1.6W以下(DC24V)
上述以外：6.5VA以下(AC100 ~ 240V)、4.1VA以下(AC24V) / 2.3W以下(DC24V)
感測器輸入 溫度輸入
熱電偶：K、J、T、E、L、U、N、R、S、B、C/W或PL II
白金測溫阻抗體：Pt100或JPt100
非接觸式溫度感測器(ES1B)：10~70°C、60~120°C、115~165°C或140~260°C
類比輸入
電流輸入： 4~20 mA或0~20 mA
電壓輸入： 1~5 V、0~5 V或0~10 V
輸入阻抗 電流輸入：最大150 Ω，電壓輸入：最小1 MΩ
(連接ES2-HB-N/THB-N型時，請採用1：1連接方式)
控制方式 ON/OFF控制或2 PID控制(具備自動調節)
控制輸出 繼電器輸出 SPST-NO，250 VAC，3 A (電阻負載)，電氣壽命：100,000次操作，最小適用負載：5 V，10 mA (參考值)
電壓輸出
(SSR驅動用)		 輸出電壓：12 VDC ± 20% (PNP)，最大負載電流：21 mA，具備短路保護功能
線性電流輸出 4~20 mA DC或0~20 mA DC，負載：最大500 Ω，解析度：約10,000
輔助輸出 輸出點數 2
輸出規格 SPST-NO繼電器輸出：250 VAC，E5CD：3 A (電阻負載)，E5CD-B：2 A (電阻負載)
電氣壽命：100,000次操作，最小適用負載：5V 10mA (參考值)
事件輸入 輸入點數 2
外部接點輸入規格

接點輸入：ON：最大1 kΩ，OFF：最小100 kΩ

非接觸輸入：ON：殘留電壓：最大1.5 V，OFF：漏電流：最大0.1 mA

電流量：約7 mA (每個接點)

設定方式 使用前方按鍵進行數位設定
指示方式 11段數位顯示、個別指示和長條顯示
字元高度：PV：14.9 mm，SV：7.1 mm
多重SP 最多可儲存8個目標值(SP0~SP7)，並可利用按鍵操作或序列通訊來加以選擇。
BANK切換功能 無
其他功能 適應性控制、自動過濾器調節、水冷輸出調整、顯示資料(電源ON時間監視器、環境溫度監視器和控制輸出ON/OFF計數監視器)、參數遮罩、電源ON後操作、手動輸出、加熱冷卻控制、迴路斷線警報、SP斜率、其他警報功能、加熱器斷線(HB)警報(包括SSR故障(HS)警報)、40% AT、100%AT、操作量限制、輸入數位過濾器、穩健調校、PV輸入補正、執行/停止、保護功能、開平方根運算功能、操作量變化率限制、簡易運算、溫度狀態指示、簡易程式功能、輸入移動平均，以及顯示亮度設定
使用環境溫度 -10~55°C (無結露或結冰)、3年保固：-10~50°C (無結露或結冰)、標準安裝
使用環境濕度 25%~85%
保存溫度 -25~65°C (無結露或結冰)
高度
最大2,000 m
建議保險絲 T2A、250 VAC、時間延遲、低遮斷容量
安裝環境 過電壓類別II，污染度2 (EN/IEC/UL 61010-1)

輸入範圍

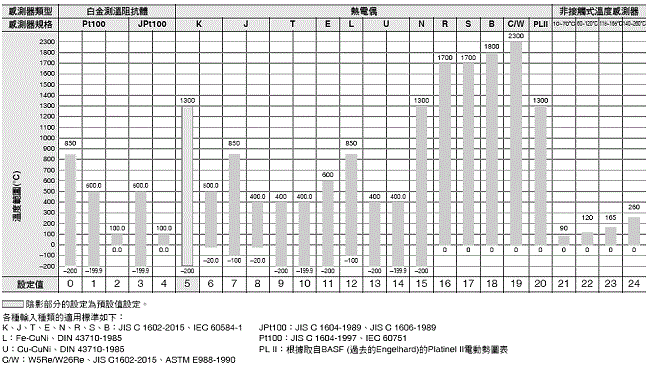

熱電偶/白金測溫阻抗體(泛用輸入)

E5CD-800/E5CD-B-800 額定/性能 3

類比輸入

輸入種類 電流 電壓
輸入規格 4~20 mA 0~20 mA 1~5 V 0~5 V 0~10 V
設定範圍 適用任一範圍，依刻度而定：
−1999~9999，−199.9~999.9，
−19.99~99.99或−1.999~9.999
設定值 25 26 27 28 29

警報類型

每個警報可以個別設定為以下17種警報類型中的一種。預設值為2：上限。(請參閱備註。)
輔助輸出分配用於警報功能。也可以指定ON延遲及OFF延遲(0~999 s)。
註. 在配備HB或HS警報的機型預設設定中，警報1設定為加熱器警報(HA)，而不會顯示「警報類型1」參數。若要使用警報1，請將輸出分配設定為警報1。

設定 警報類型 警報輸出功能 功能說明
警報值X為正 警報值X為負
0 警報功能OFF 輸出OFF 沒有警報
1 上下限*1 3668_sp_4_1 *2 設定警報上限(H)目標值的誤差上限與警報下限(L)目標值的誤差下限。警報會在PV超出這個誤差範圍時開啟(ON)。

2

(初始值)

 上限 3668_sp_4_2 3668_sp_4_18 透過設定警報值(X)來設定目標值的誤差上限。警報會在PV高於SP達設定誤差以上時開啟(ON)。
3 下限 3668_sp_4_3 3668_sp_4_19 透過設定警報值(X)來設定目標值的誤差下限。警報會在PV低於SP達設定誤差以上時開啟(ON)。
4 上下限範圍*1 3668_sp_4_4 *3 設定警報上限(H)目標值的誤差上限與警報下限(L)目標值的誤差下限。警報會在PV未超出這個誤差範圍時開啟(ON)。
5 上下限待機
附待機時序功能*1
3668_sp_4_5
*5		 *4 在上下限警報(1)中加入一個待機時序。＊6
6 上限待機
附待機時序功能		 3668_sp_4_6 3668_sp_4_20 在上限警報(2)中加入一個待機時序。＊6
7 下限待機
附待機時序功能		 3668_sp_4_7 3668_sp_4_21 在下限警報(3)中加入一個待機時序。＊6
8 絕對值上限 3668_sp_4_8 3668_sp_4_22 不論目標值為何，如果處理值大於警報值(X)，警報將會開啟(ON)。
9 絕對值下限 3668_sp_4_9 3668_sp_4_23 不論目標值為何，如果處理值小於警報值(X)，警報將會開啟(ON)。
10 絕對值上限待機
附待機時序功能		 3668_sp_4_10 3668_sp_4_24 在絕對值上限警報(8)中加入一個待機時序。＊6
11 絕對值下限待機
附待機時序功能		 3668_sp_4_11 3668_sp_4_25 在絕對值下限警報(9)中加入一個待機時序。＊6
12 LBA (僅限警報1類型) - *7
13 PV變化率警報 - *8
14 SP絕對值上限 3668_sp_4_12 3668_sp_4_26 這種警報類型會在目標值(SP)高於警報值(X)時開啟(ON)。
15 SP絕對值下限 3668_sp_4_13 3668_sp_4_27
這種警報類型會在目標值(SP)低於警報值(X)時開啟(ON)。
16 MV絕對值上限*9 標準控制時
3668_sp_4_14		 標準控制時
3668_sp_4_28		 這種警報類型會在操作量(MV)高於警報值(X)時開啟(ON)。
加熱/冷卻控制時
(加熱操作量)
3668_sp_4_15		 加熱/冷卻控制時
(加熱操作量)

常時ON
17 MV絕對值下限*9 標準控制時
3668_sp_4_16		 標準控制時
3668_sp_4_29		 這種警報類型會在操作量(MV)低於警報值(X)時開啟(ON)。
加熱/冷卻控制時
(冷卻操作量)
3668_sp_4_17		 加熱/冷卻控制時
(冷卻操作量)

常時ON

＊1. 使用設定值1、4、5時，上限與下限值可針對每一種警報類型獨立設定，並以「L」與「H」表示。

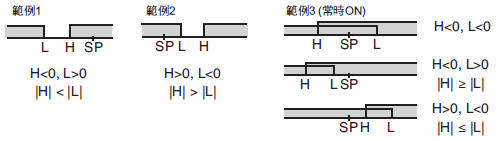

＊2.設定值：1，上下限警報

E5CD-800/E5CD-B-800 額定/性能 7

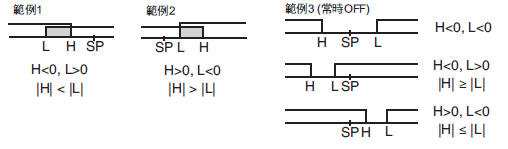

＊3.設定值：4，上下限範圍

E5CD-800/E5CD-B-800 額定/性能 8

＊4. 設定值：5，上下限含待機程序
上述的上下限警報＊2
• 狀況1與2
當上下限感度調整重疊時為常時OFF。
• 狀況3：常時OFF
＊5. 設定值：5，上下限含待機程序：當上下限感度調整重疊時為常時OFF。
＊6. 請參閱E5@D型數位溫度控制器使用手冊(目錄編號：H224)，瞭解待機時序操作的資訊。
＊7. 請參閱E5@D型數位溫度控制器使用手冊(目錄編號：H224)，瞭解迴路斷線警報(LBA)的資訊。
＊8. 請參閱E5@D型數位溫度控制器使用手冊(目錄編號：H224)，瞭解PV變化率警報的資訊。
＊9. 執行加熱/冷卻控制時，MV絕對值上限警報功能只適用於加熱作業，而MV
絕對值下限警報功能只適用於冷卻作業。

特性

顯示精度
(環境溫度23°C)		 熱電偶： 最大為(指示值的±0.3%或±1°C，視何者較大) ±1位數。＊1
白金測溫阻抗體：最大為(指示值的±0.2%或±0.8°C，視何者較大) ±1位數。
類比輸入： 最大為±0.2% FS ±1 位數
CT輸入： 最大為±5% FS ±1 位數
溫度的影響*2 熱電偶輸入(R、S、B、C/W、PL II)：最大為(指示值的±1%或±10°C，視何者較大) ±1位數。
其他熱電偶輸入：最大為(指示值的±1%或±4°C，視何者較大) ±1位數。＊3
白金測溫阻抗體：最大為(指示值的±1%或±2°C，視何者較大) ±1位數。
類比輸入： 最大為±1% FS ±1 位數
CT輸入： 最大為±5% FS ±1 位數
電壓的影響*2
EMS的影響。
(於EN 61326-1)
輸入取樣週期 50 ms
感度調整 溫度輸入：0.1~999.9°C或°F (以0.1°C或°F為單位)
類比輸入：0.01%~99.99% FS (以0.01% FS為單位)
比例帶(P) 溫度輸入：0.1~999.9°C或°F (以0.1°C或°F為單位)
類比輸入：0.1%~999.9% FS (以0.1% FS為單位)
積分時間(I) 0~9999 s (1s單位)，0.0~999.9 s (0.1s單位) *4
微分時間(D) 0~9999 s (1s單位)，0.0~999.9 s (0.1s單位) *4
冷卻比例帶(P) 溫度輸入：0.1~999.9°C或°F (以0.1°C或°F為單位)
類比輸入：0.1%~999.9% FS (以0.1% FS為單位)
冷卻積分時間(I) 0~9999 s (1s單位)，0.0~999.9 s (0.1s單位) *4
冷卻微分時間(D) 0~9999 s (1s單位)，0.0~999.9 s (0.1s單位) *4
適應性
控制		 SP回應
比例帶		 溫度輸入：0.1~999.9°C或°F (以0.1°C或°F為單位)
SP回應
積分時間		 0~9999 s (以1 s為單位)，0.0~999.9 s (以0.1 s為單位) ＊4
SP回應
微分時間		 0~9999 s (以1 s為單位)，0.0~999.9 s (以0.1 s為單位) ＊4
干擾比例帶 溫度輸入：0.1~999.9°C或°F (以0.1°C或°F為單位)
干擾積分時間 0~9999 s (以1 s為單位)，0.0~999.9 s (以0.1 s為單位) ＊4
干擾微分時間 0~9999 s (以1 s為單位)，0.0~999.9 s (以0.1 s為單位) ＊4
控制週期 0.1、0.2、0.5、1~99 s (以1 s為單位)
手動重置值 0.0~100.0% (以0.1%為單位)
警報設定範圍 −1999~9999 (小數點位置依輸入種類而定)
訊號源阻抗影響 熱電偶：最大0.1°C/Ω (最大100 Ω )
白金測溫阻抗體：最大0.1°C/Ω (最大10 Ω)
絕緣阻抗 20 MΩ min. (at 500 VDC)
耐電壓 3,000 VAC，50/60 Hz，用於不同電荷的端子之間達1分鐘
震動 誤動作 10~55 Hz，20 m/s2，用於在X、Y與Z方向，各10分鐘
耐久 10~55 Hz，20 m/s2，用於在X、Y與Z方向，各2小時
衝擊 誤動作 100 m/s2，用於在X、Y與Z方向，各3次
耐久 300 m/s2，用於在X、Y與Z方向，各3次
重量
控制器：約120 g，安裝適配器：約10 g
保護構造 正面面板：IP66，後蓋：IP20，端子：IP00

記憶體保護

非揮發性記憶體(寫入次數：1,000,000次)
規格
認證規格 cULus：UL 61010-1/CSA C22.2 No.61010-1，
韓國無線法規(無線電法：KC Mark)
適用規格 EN 61010-1 (IEC 61010-1)和RCM標準
EMC指令 EMI： EN 61326-1 ＊5
放射性危害強度： EN 55011分類1，階層A
雜訊端子電壓： EN 55011分類1，階層A
EMS： EN 61326-1 ＊5
靜電放電抗擾性： EN 61000-4-2
電磁場強度抗擾性： EN 61000-4-3
無線電脈衝抗擾性： EN 61000-4-4
傳導干擾抗擾性： EN 61000-4-6
突波抗擾性： EN 61000-4-5
電壓突降/電斷抗擾性： EN 61000-4-11

＊1. K型熱電偶的顯示精度在−200~1300°C，T與N型熱電偶在溫度最大為−100°C，而U與L型熱電偶在任何溫度時最大為±2°C ±1位數。B型熱電偶的顯示精度在溫度最大為400°C時未指定。B型熱電偶的顯示精度在溫度400~800°C時最大為±3°C。R與S型熱電偶的顯示精度在溫度最大200°C時為最大±3°C ±1位數。C/W型熱電偶的顯示精度最大為(PV的±0.3%或±3°C，視何者較大) ±1位數。PL II型熱電偶的顯示精度最大為(PV的±0.3%或±2°C，視何者較大) ±1位數。
＊2. 環境溫度：−10°C~23°C~55°C，電壓範圍：額定電壓的−15%~10%
＊3. 在最大−100°C時的K型熱電偶：最大±10°C。
＊4. 單位將依據積分/微分時間單位參數的設定來決定。
＊5. 工業電磁環境(EN/IEC 61326-1表2)

通訊規格

傳輸線連接方式 RS-485：多點
通訊 RS-485 (2線式半雙工)
同步方式 非同步方式
通訊協定 CompoWay / F 或 Modbus
通訊速度* 9,600、19,200、38,400、57,600 或 115,200 bps
傳送碼 ASCII
資料位元長度* 7或8位元
結束位元長度* 1或2位元
錯誤檢出 垂直同位(無、偶數、奇數)
使用CompoWay/F或具備Modbus的CRC-16
進行區段檢查字元(BCC) ＊2
CompoWay/F或CRC-16 Modbus
流程控制 無
介面 RS-485
重試功能 無
通訊緩衝 217個位元組
通訊響應
等待時間		 0 ~ 99 ms
預設值: 20 ms

＊通訊速度、資料位元長度、結束位元長度與垂直同位可以利用「通訊設定階層」來個別設定。

通訊功能

無程式通訊 可透過PLC的內部記憶體讀寫E5CD-800/E5CD-B-800參數，以及執行/停止操作等。E5CD-800/E5CD-B-800型可自動與PLC進行通訊。不需編寫通訊程式。可連接溫控器數量：最多32台(FX系列最多16台)
適用之PLC
OMRON製PLC    CS系列、CJ系列、CP系列、NJ系列或NX1P
三菱電機製PLC    MELSEC Q系列、L系列、FX3系列或iQ-R系列
KEYENCE製PLC    KEYENCE KV系列
複製功能* 當數位溫度控制器相互連接後，即可將參數從主局數位
溫度控制器複製到從屬站數位溫度控制器。

MELSEC為三菱電機公司(Mitsubishi Electric Corporation)的註冊商標。
KEYENCE為基恩斯股份有限公司(Keyence Corporation)的註冊商標。
*無程式通訊可支援複製功能。

比流器(另購)額定值

E54-CT1
E54-CT3
E54-CT1L
E54-CT3L
耐電壓 1,000 VAC，1分鐘 1,500 VAC，1分鐘
耐震動 50 Hz, 98 m/s2
重量 E54-CT1型：約11.5g
E54-CT3型：約50g

E54-CT1L型：約14g
E54-CT3L型：約57g
附屬品 僅適用於E54-CT3型
接觸器(2個)
插頭(2個)		 無

加熱器斷線警報及SSR故障警報

CT輸入(用於加熱器電流檢測)

具備單相加熱器檢測功能的機型：1個輸入
最大加熱器電流 50 A AC
輸入電流值顯示精度 最大為±5% FS ±1 位數

加熱器斷線警報設定範圍*1

0.1~49.9 A (以0.1 A為單位)

檢出最小ON時間：100 ms *3

SSR故障警報設定範圍*2

0.1~49.9 A (以0.1 A為單位)

檢出最小OFF時間：100 ms *4

＊1. 在加熱器斷線警報方面，會在控制輸出為ON時測量加熱器電流，如果加熱器電流低於設定值(即：加熱器斷線檢測電流值)時，輸出將會變為開啟(ON)。
＊2. 在SSR故障警報方面，會在控制輸出為OFF時測量加熱器電流，如果加熱器電流高於設定值(即：SSR故障檢測電流值)時，輸出將會變為開啟(ON)。
＊3. 0.1 s或0.2 s的控制週期，數值為30 ms。
＊4. 0.1 s或0.2 s的控制週期，數值為38 ms。

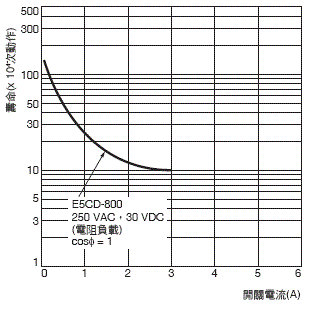

控制輸出繼電器電氣壽命曲線(參考值)

E5CD-800/E5CD-B-800 額定/性能 19

外部連接

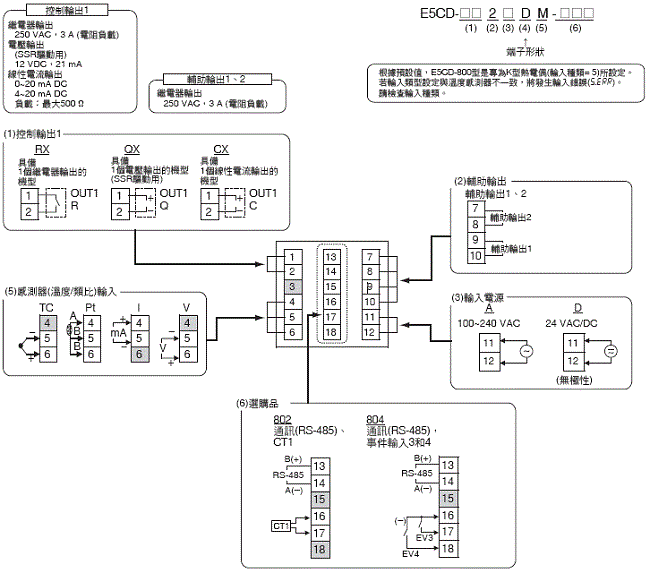

E5CD-800型(螺絲端子台)

E5CD-800/E5CD-B-800 額定/性能 21 E5CD-800

註:

1. 各端子的應用視型號而定。
2. 請勿連接顯示灰色底色的端子。
3. 為符合EMC標準，連接感測器的纜線長度必須為30 m以下。若纜線長度超過 30 m，有可能無法符合EMC標準。
4. 連接M3壓接端子。
5. 由於UL列名規定，使用E54-CT1L或E54-CT3L比流器廠內接線(內部接線)。
使用UL目錄XOBA或XOBA7比流器，於UL上列名為戶外接 線(外部接線)，而非廠內接線(內部接線)

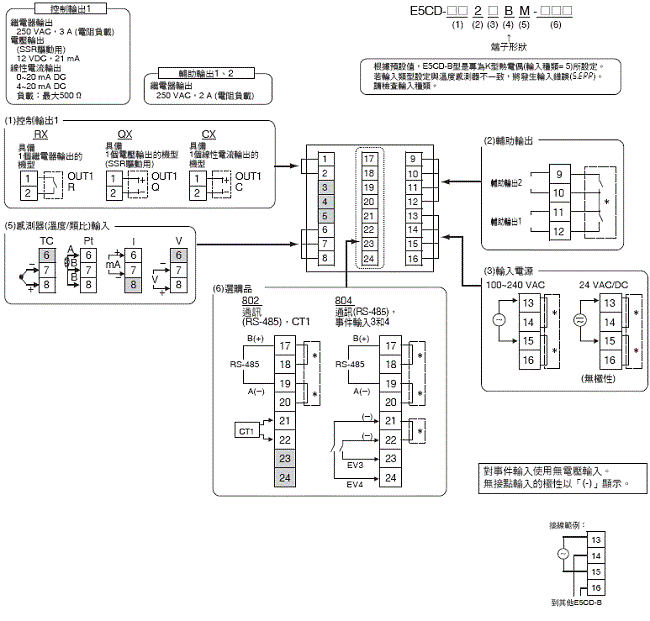

E5CD-B-800型(Push-In Plus端子台)

E5CD-800/E5CD-B-800 額定/性能 22

註1. 各端子的應用視型號而定。
2. 請勿連接顯示灰色底色的端子。
3. 為符合EMC標準，連接感測器的纜線長度必須為30 m以下。若纜線長度超過 30 m，有可能無法符合EMC標準。
4. 請參閱第48頁E5[]D-B型(Push-In Plus端子台類型)，以取得有關電線性能和接線方法。

5. 共用端子以星號(＊)表示。可使用輸入電源供應器及通訊共用端子以進行交叉接線。若對輸入電源供應器使用交叉接線，則控制器數值如下。
100到240 VAC控制器：最大16
24 VAC/VDC控制器：最大8
6. 由於UL列名規定，使用E54-CT1L或E54-CT3L比流器廠內接線(內部接線)。使用UL目錄XOBA或XOBA7比流器，於UL上列名為戶外接 線(外部接線)，而非廠內接線(內部接線)。
