E5CC-800/880/ E5CC-B-800 / E5CC-U-800
數位溫度控制器(簡易型)(48×48mm)
大型白色PV顯示器，提高辨識清晰度。不論從型號選擇到設定及操作，使用容易。配備Push-In Plus端子台的型號加入系列中。
- 特長
- 種類
- 額定/性能
- 外觀尺寸
- 型錄/操作手冊/CAD/軟體
更新日期 2019年4月17日
控制器

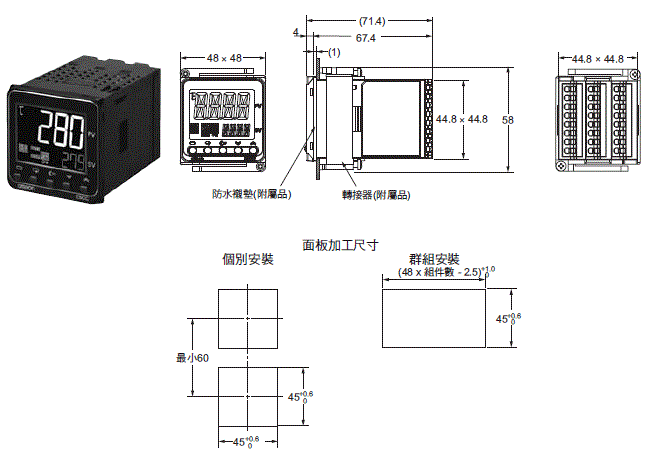

E5CC-800/880型
E5CC-B-800型
• 建議面板厚度為1 ~ 5 mm。
• 無法在垂直方向上進行群組安裝。(維持控制器之間的指定安裝間隔。)
• 安裝控制器時，若要具備防水能力，請將防水襯墊裝入到控制器上。
• 在安裝兩組以上的控制器時，請確定周圍溫度不可超過規格中所允許的使用溫度。

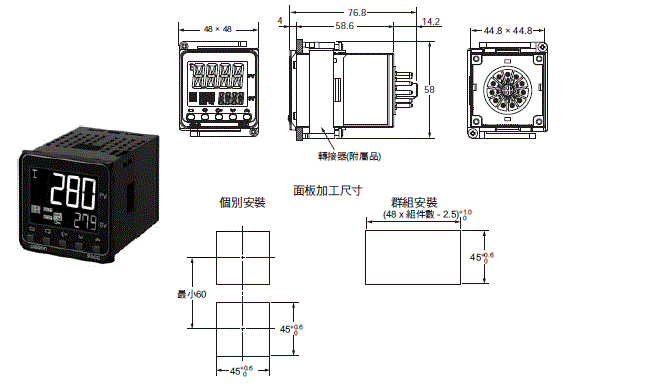

E5CC-U-800型
• 建議面板厚度為1 ~ 5 mm。
• 無法在垂直方向上進行群組安裝。(維持控制器之間的指定安裝間隔。)
• 在安裝兩組以上的控制器時，請確定周圍溫度不可超過規格中所允許的使用溫度。
附屬品(另購)

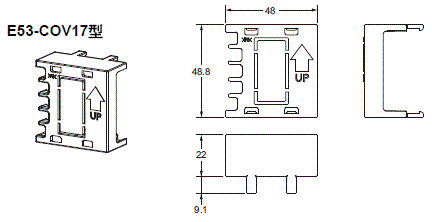

端子外蓋
E53-COV17型

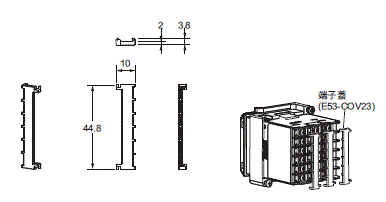

端子外蓋
E53-COV23型(附有3個端子蓋)

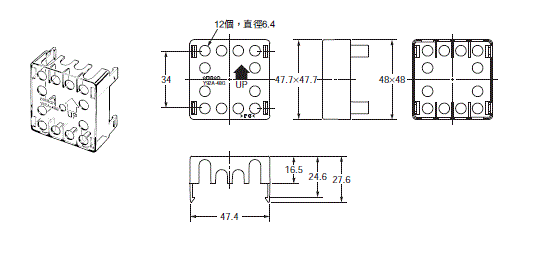

端子蓋(適用於P3GA-11型背面連接底座)
Y92A-48G型
註. 您可以加裝P3GA-11型背面連接底座來保護手指。
防水襯墊
Y92S-P8型(適用於DIN 48 × 48)
僅E5CC-800/880型隨附防水襯墊。
不包括於E5CC-U-800型。
如果防水襯墊遺失或損壞，請另行選購。
使用防水襯墊可以達到IP66的保護構造。
(根據操作環境，防水襯墊可能會出現劣化、收縮或硬化情況。因此，建議定期更換以確保維持IP66的防水階層。
定期更換的時間視操作環境而定。請務必確認您的操作環境。基本上請約三年更換一次。)
即使加裝防水襯墊，E5CC-U-800型仍無法防水。
不包括於E5CC-U-800型。
如果防水襯墊遺失或損壞，請另行選購。
使用防水襯墊可以達到IP66的保護構造。
(根據操作環境，防水襯墊可能會出現劣化、收縮或硬化情況。因此，建議定期更換以確保維持IP66的防水階層。
定期更換的時間視操作環境而定。請務必確認您的操作環境。基本上請約三年更換一次。)
即使加裝防水襯墊，E5CC-U-800型仍無法防水。

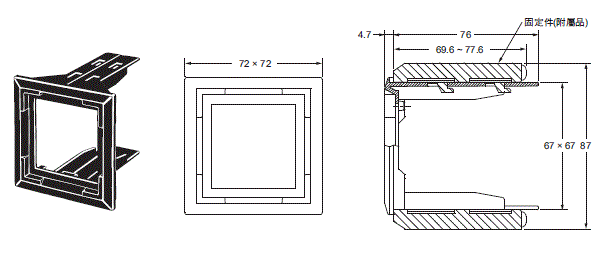

適配器
Y92F-45型
註1. 若是先前針對E5B[]型所準備的正面面板，請使用這個適配器。
2. 只供應黑色。

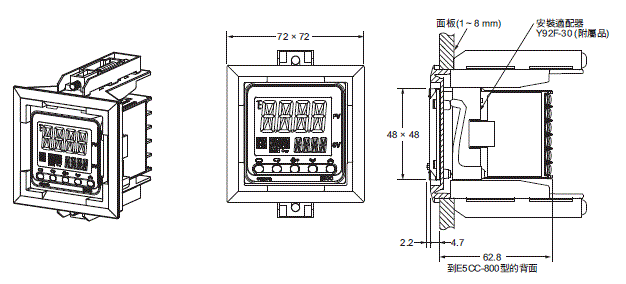

安裝於E5CC-800/880型

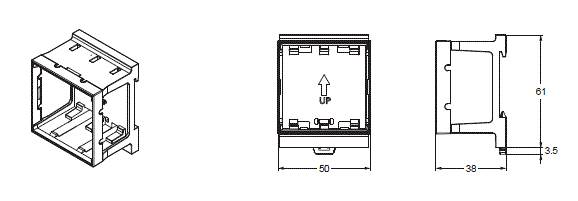

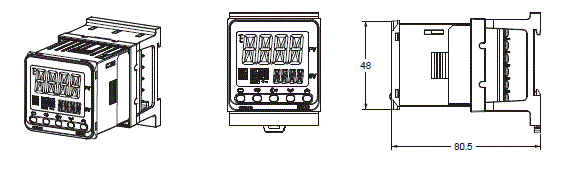

鋁軌安裝適配器
Y92F-52型
註1. 這個適配器無法和端子外蓋一起使用。
取下端子蓋即可使用適配器。
2. 這個適配器無法和E5CC-B型一起使用。
這個適配器可用來將E5CC-800/880型安裝到鋁軌。
如果使用此適配器，就不需要在面板上安裝板子，或是在面板上鑽安裝孔。
安裝於E5CC-800/880型

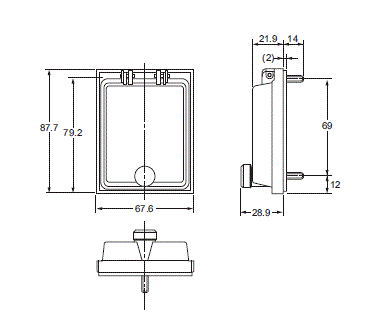

防水蓋
Y92A-48N型
安裝適配器
Y92F-49型
溫度控制器已隨附安裝適配器。
若遺失或損壞，請另行選購本適配器。
保護蓋
Y92A-48D型
註. 如果已安裝防水襯墊，就無法使用此保護蓋。
本保護蓋為軟式。
它能夠在使用本保護蓋的同時操作控制器。
保護蓋
Y92A-48H型
本保護蓋為硬式。
請將它用於防止不當操作等。
E5CC-U-800型配線底座

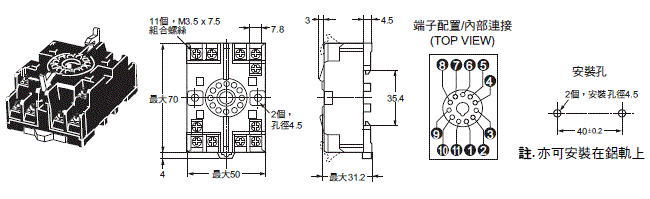

正面連接插座
P2CF-11型
註1. 也有配備手指防護的型號(P2CF-11-E型)可供選擇。
2. P2CF-11型或P2CF-11-E型無法和Y92F-45型搭配使用。
2. P2CF-11型或P2CF-11-E型無法和Y92F-45型搭配使用。

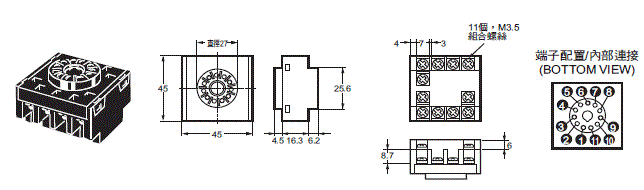

背面連接插座
P3GA-11型
註1. 使用任何其他底座會對精確度造成不良影響。請使用專用底座。
2. 也有配備手指防護的保護蓋(Y92A-48G型)可供選擇。
3. P3GA-11型無法和Y92F-45型搭配使用。
2. 也有配備手指防護的保護蓋(Y92A-48G型)可供選擇。
3. P3GA-11型無法和Y92F-45型搭配使用。
比流器

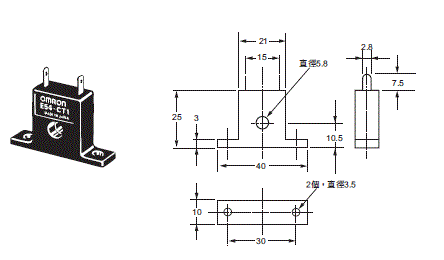

E54-CT1型

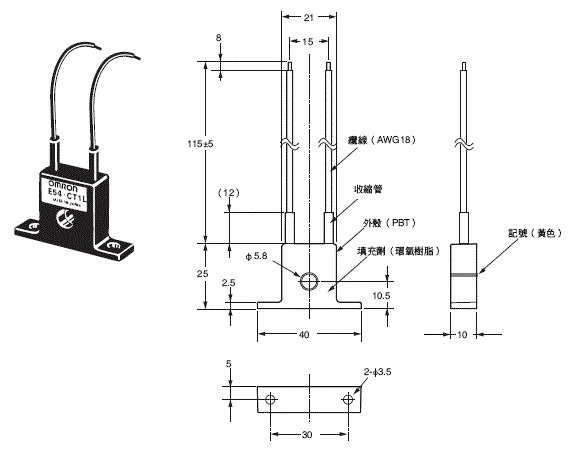

E54-CT1L型
E54-CT3型

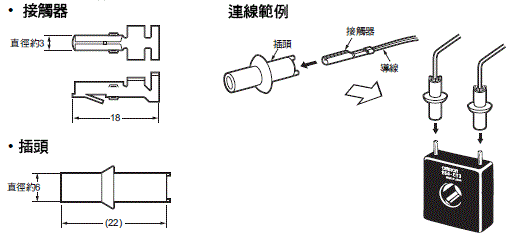

E54-CT3型附屬品

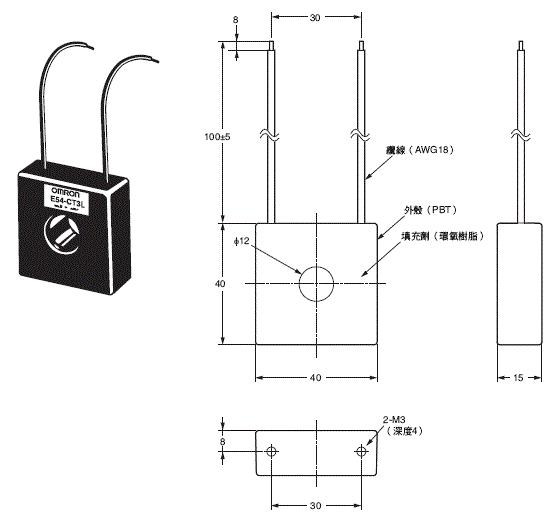

E54-CT3L型
貫通電流(Io)與輸出電壓(Eo) (參考值)
E54-CT1型
E54-CT1型
連續最高加熱器電流： 50A (50/60 Hz)
匝數： 400±2
繞線電阻： 18±2Ω
貫通電流(Io)與輸出電壓(Eo) (參考值)
E54-CT3型
連續最高加熱器電流： 120A (50/60 Hz)
(OMRON數位溫度控制器的連續最高加熱器電流為50A。)
匝數： 400±2
繞線電阻： 8±0.8Ω
