E5CC-800/880/ E5CC-B-800 / E5CC-U-800

數位溫度控制器(簡易型)(48×48mm)

E5CC-800/880/ E5CC-B-800 / E5CC-U-800

大型白色PV顯示器，提高辨識清晰度。不論從型號選擇到設定及操作，使用容易。配備Push-In Plus端子台的型號加入系列中。

相關資訊

更新日期 2021年6月10日

額定

電源電壓 型號中有A：100~240VAC，50/60Hz
型號中有D：24VAC，50/60Hz；24VDC
容許電壓變動範圍 額定供應電壓的85%~110%
消耗電力 具選購品選項的800型號： 100 ~ 240 VAC最大為5.2 VA，24 VAC最大為3.1 VA或24 VDC最大為1.6 W
所有其他型號：100 ~ 240 VAC最大為6.5 VA，24 VAC最大為4.1 VA或24 VDC最大為2.3 W
感測器輸入

溫度輸入
  熱電偶：K、J、T、E、L、U、N、R、S、B、W或PL II
  白金測溫阻抗體：Pt100或JPt100
  非接觸式溫度感測器(ES1B)：10 ~ 70°C、60 ~ 120°C、115 ~ 165°C或140 ~ 260°C
類比輸入
  電流輸入：4 ~ 20 mA或0 ~ 20 mA
  電壓輸入：1 ~ 5 V、0 ~ 5 V、0 ~ 10 V或0 ~ 50 mV

(0 ~ 50 mV範圍僅適用於2014年5月或之後製造的E5CC-U-800。)
輸入阻抗 電流輸入：最大150 Ω，電壓輸入：最小1 MΩ
(連接ES2-HB-N/THB-N型時使用1：1連接。)
控制方式 ON/OFF控制或2 PID控制(具備自動調節)
控制輸出 繼電器輸出 E5CC-800/880/E5CC-B-800：SPST-NO，250 VAC，3 A (電阻負載)，電氣壽命：100,000次操作，最小適用負載：5 V，10 mA (參考值)
E5CC-U-800型： SPDT，250VAC，3A (電阻負載)，電氣壽命：100,000次操作，最小適用負載：5 V，10 mA (參考值)
電壓輸出
(SRR驅動用)		 輸出電壓：12VDC ± 20% (PNP)，最大負載電流：21 mA，具備短路保護迴路
線性電流輸出＊1＊2 4 ~ 20 mA DC/0 ~ 20 mA DC，負載：最大500Ω，解析度：約10,000
輔助輸出 輸出點數 2
輸出規格 SPST-NO繼電器輸出，250 VAC，E5CC-800/880/E5CC-U-800型雙輸出型號：3 A (電阻負載)，具雙輸出的E5CC-B-800：2 A (電阻負載)
電氣壽命：100,000次操作，最小適用負載：10 mA (5 V)

事件輸入

*1*2

輸入點數 2 (依型號而定)
外部接點輸入規格 接點輸入：ON：最大1kΩ，OFF：最小100kΩ
非接觸輸入：ON：殘留電壓：最大1.5 V，OFF：漏電流：最大0.1 mA
電流量：約7mA(每個接點)
設定方式 使用正面面板鍵數位設定
指示方式 11段數位顯示與個別指示
字元高度：PV：15.2 mm，SV：7.1 mm
多重SP 最多可儲存8個目標值(SP0 ~ SP7)並可利用事件輸入、按鍵操作、或序列通訊來選擇。
其他功能 手動輸出、加熱/冷卻控制、迴路斷線警報、SP斜率、其他警報功能、加熱器斷線(HB)警報(含SSR故障(HS)警報)、40% AT、100% AT、操作量限制、輸入數位濾波器、自動調校、PV輸入值補正、運行/停止、保護功能、溫度狀態顯示、輸入移動平均
使用環境溫度 -10 ~ 55°C (不可結露或結冰)
使用環境濕度 25%~85%
保存溫度 -25 ~ 65°C (不可結露或結冰)
海拔高度 最大2,000m
建議保險絲 T2A、250 VAC、時間延遲、低遮斷容量
安裝環境 過電壓類別II，污染度2 (EN/IEC/UL 61010-1)
＊1. E5CC-U-800型無選配功能。請參閱第2頁的型號組成說明。
＊2. E5CC-B-800型無選配功能。請參閱第2頁的型號組成說明。

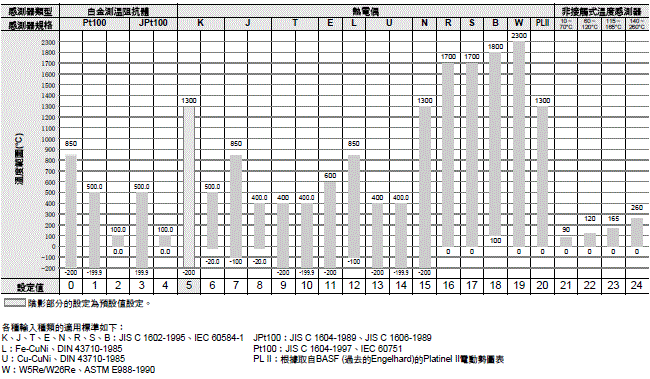

輸入範圍(泛用輸入)

熱電偶/白金測溫阻抗體

3220_sp_1

類比輸入

輸入種類 電流 電壓
輸入規格 4~20mA 0~20mA 1~5V 0~5V 0~10V 0 ~ 50 mV ＊
設定範圍 適用任一範圍，依刻度而定：
-1999 ~ 9999、-199.9 ~ 999.9、-19.99 ~ 99.99或-1.999 ~ 9.999
設定值 25 26 27 28 29 30
＊此範圍僅適用於2014年5月或之後製造的E5CC-U-800型。

警報輸出

每個警報可以個別設定為以下19種警報類型中的一種。預設值為2：上限。(請參閱備註。)
輔助輸出分配用於警報功能。也可以指定ON延遲及OFF延遲(0 ~ 999 s)。
註. 在配備HB或HS警報的型號預設設定中，警報1設定為加熱器警報(HA)，而不會顯示「警報類型1」參數。
若要使用警報1，請將輸出分配設定為警報1。


設定值 警報類型 警報輸出功能 功能說明
警報值X為
正數時		 警報值X為
負數時
0 警報功能OFF 輸出OFF 沒有警報
1 上下限＊1
3220_sp_2
＊2 設定警報上限(H)目標值的誤差上限與警報下限(L)目標
值的誤差下限。警報會在PV超出這個誤差範圍時開啟(ON)。
2
(預設值)		 上限
3220_sp_3
3220_sp_14

透過設定警報值(X)來設定目標值的誤差上限。

警報會在PV高於SP達設定誤差以上時開啟(ON)。
3 下限
3220_sp_4
3220_sp_15

透過設定警報值(X)來設定目標值的誤差下限。

警報會在PV低於SP達設定誤差以上時開啟(ON)。
4 上下限範圍＊1
3220_sp_5
＊3 設定警報上限(H)目標值的誤差上限與警報下限(L)目標
值的誤差下限。警報會在PV未超出這個誤差範圍時開啟(ON)。
5 上下限含待機時序＊1
3220_sp_2
＊5		 ＊4 在上下限警報(1)中加入一個待機時序。＊6
6 上限含待機時序
3220_sp_3
3220_sp_14
在上限警報(2)中加入一個待機時序。＊6
7 下限含待機時序
3220_sp_4
3220_sp_15
在下限警報(3)中加入一個待機時序。＊6
8 絕對值上限
3220_sp_6
3220_sp_16
不論目標值為何，如果處理值大於警報值(X)， 警報將會開啟(ON)。
9 絕對值下限
3220_sp_7
3220_sp_17
不論目標值為何，如果處理值小於警報值(X)， 警報將會開啟(ON)。
10 絕對值上限，含待機時序
3220_sp_6
3220_sp_16
在絕對值上限警報(8)中加入一個待機時序。＊6
11 絕對值下限，含待機時序
3220_sp_7
3220_sp_17
在絕對值下限警報(9)中加入一個待機時序。＊6
12 LBA (僅警報1類型) ── ＊7
13 PV變化率警報 ── ＊8
14 SP絕對值上限警報
3220_sp_8
3220_sp_18
這種警報類型會在目標值(SP)高於警報值(X)時 開啟(ON)。
15 SP絕對值下限警報
3220_sp_9
3220_sp_19
這種警報類型會在目標值(SP)低於警報值(X)時 開啟(ON)。
16 MV絕對值上限警報＊9

標準控制

3220_sp_10

標準控制

3220_sp_20

這種警報類型會在操作量(MV)高於警報值(X)時 開啟(ON)。

加熱/冷卻控制
(加熱操作量)

3220_sp_10

加熱/冷卻控制
(加熱操作量)
常時ON
17 MV絕對值下限警報＊9

標準控制

3220_sp_11

標準控制

3220_sp_21

這種警報類型會在操作量(MV)低於警報值(X)時 開啟(ON)。

加熱/冷卻控制
(冷卻操作量)

3219_sp_10

 加熱/冷卻控制
(冷卻操作量)
常時ON

＊1. 使用設定值1、4、5時，上限與下限值可針對每一種警報類型獨立設定，並以「L」與「H」表示。

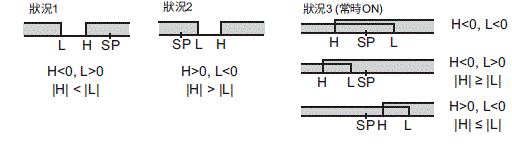

＊2. 設定值：1，上下限警報
3220_sp_24
＊3. 設定值：4，上下限範圍
3220_sp_25
＊4. 設定值：5，上下限含待機時序上述的上下限警報＊2
• 狀況1與2
當上下限感度調整重疊時為常時OFF。
• 狀況3：常時OFF
＊5. 設定值：5，上下限含待機時序
當上下限感度調整重疊時為常時OFF。
＊6. 有關待機時序動作的資訊，請參閱E5[]C型數位控制器的使用手冊(目錄編號：H174)。
＊7. 關於迴路斷線警報(LBA)的相關資訊，請參閱E5[]C型數位控制器使用手冊(目錄號碼：H174)。
＊8. 有關PV變化率警報的資訊，請參閱E5[]C型數位控制器的使用手冊(目錄編號：H174)。
＊9. 執行加熱/冷卻控制時，MV絕對值上限警報功能只適用於加熱作業，而MV絕對值下限警報功能只適用於冷卻作業。

特性

顯示精度
(環境溫度23°C時)		 E5CC-800/880/E5CC-B-800
熱電偶：最大為(指示值的±0.3%或±1°C，視何者較大) ±1 位數＊1
白金測溫阻抗體：最大為(指示值的±0.2%或±0.8°C，視何者較大) ±1 位數
類比輸入：最大為±0.2% FS ±1 位數
CT輸入：最大為±5% FS ±1 位數
E5CC-U-800型
熱電偶：最大為(指示值的±1%或±2°C，視何者較大) ±1 位數＊1
白金測溫阻抗體：最大為(指示值的±0.2%或±0.8°C，視何者較大) ±1 位數
類比輸入：最大為±0.2% FS ±1 位數
簡易傳送輸出精度 最大為±0.3% FS ＊2
溫度的影響*3 熱電偶輸入(R、S、B、W、PL II)：最大為(指示值的±1%或±10°C，視何者較大) ±1 位數
其他熱電偶輸入：最大為(指示值的±1%或±4°C，視何者較大) ±1 位數＊4
白金測溫阻抗體：最大為(指示值的±1%或±2°C，視何者較大) ±1 位數
類比輸入：最大為±1% FS ±1 位數
CT輸入：最大為±5% FS ±1 位數
電壓的影響*3
EMS的影響(於EN 61326-1)
輸入取樣週期 50 ms
感度調整 溫度輸入：0.1~999.9°C或°F (以0.1°C或°F為單位)
類比輸入：0.01%~99.99% FS (以0.01% FS為單位)
比例帶(P) 溫度輸入：0.1~999.9°C或°F (以0.1°C或°F為單位)
類比輸入：0.1%~999.9% FS (以0.1% FS為單位)
積分時間(I) 0~9999 s (以1 s為單位)，0.0~999.9 s (以0.1 s為單位) *5
微分時間(D) 0~9999 s (以1 s為單位)，0.0~999.9 s (以0.1 s為單位) *5
冷卻比例帶(P) 溫度輸入：0.1~999.9°C或°F (以0.1°C或°F為單位)
類比輸入：0.1%~999.9% FS (以0.1% FS為單位)
冷卻積分時間(I) 0~9999 s (以1 s為單位)，0.0~999.9 s (以0.1 s為單位) *5
冷卻微分時間(D) 0~9999 s (以1 s為單位)，0.0~999.9 s (以0.1 s為單位) *5
控制週期 0.1、0.2、0.5、1~99 s (以1 s為單位)
手動復歸值 0.0~100.0% (以0.1%為單位)
警報設定範圍 -1999 ~ 9999 (小數點位置依輸入種類而定)
信號源阻抗影響 熱電偶：最大0.1°C/Ω (最大100Ω)
白金測溫阻抗體：最大0.1°C/Ω(最大10Ω)
絕緣阻抗 20 MΩ min. (at 500 VDC)
耐電壓 3,000 VAC，50/60 Hz，用於不同電荷的端子之間達1分鐘
振動 誤動作 10~55 Hz，20 m/s2，用於在X、Y與Z方向，各10分鐘
耐久性 10~55 Hz，20 m/s2，用於在X、Y與Z方向，各2小時
衝擊 誤動作 100m/s2，用於在X、Y與Z方向，各3次
耐久性 300m/s2，用於在X、Y與Z方向，各3次
重量 E5CC-800/880/E5CC-B-800：控制器：約120 g，轉接器：約10 g
E5CC-U-800：控制器：約100 g，轉接器：約10 g
保護構造 E5CC-800/880/E5CC-B-800：正面面板：IP66，後蓋：IP20，端子：IP00
E5CC-U-800：正面面板：IP50，後蓋：IP20，端子：IP00
記憶體保護 非揮發性記憶體(寫入次數：1,000,000次)
標準 核准的標準 cULus：UL 61010-1/CSA C22.2 No.61010-1 ＊6，
韓國無線法規(無線電法：KC Mark) (僅限某些型號。)＊ 7，Lloyd’s規格＊ 8
符合的標準 EN 61010-1 (IEC 61010-1)
EMC EMI： EN 61326-1 ＊9
放射性危害強度： EN 55011分類1，階層A
雜訊端子電壓： EN 55011分類1，階層A
EMS： EN 61326-1 ＊9
靜電放電抗擾性： EN 61000-4-2
電磁場強度抗擾性： EN 61000-4-3
無線電脈衝抗擾性： EN 61000-4-4
傳導干擾抗擾性： EN 61000-4-6
突波抗擾性： EN 61000-4-5
電壓突降/電斷抗擾性： EN 61000-4-11
＊1. K型熱電偶的顯示精度在-200 ~ 1300°C，T與N型熱電偶在溫度最大為-100°C，而U與L型熱電偶在任何溫度時最大為±2°C ±1 位數。B型熱電偶的顯示精度在溫度 最大400°C時未指定。B型熱電偶的顯示精度在溫度400 ~ 800°C時最大為±3°C。R與S型熱電偶的顯示精度在溫度最大200°C時為最大±3°C ±1 位數。W型熱電偶的 顯示精度最大為(PV的±0.3%或±3°C，視何者較大) ±1 位數。PL II型熱電偶的顯示精度最大為(PV的±0.3%或±2°C，視何者較大) ±1 位數。
＊2. 但0 ~ 20 mA輸出的精度介於0 ~ 4 mA，最大為1% FS。
＊3. 環境溫度：-10°C ~ 23°C ~ 55°C，電壓範圍：額定電壓的-15% ~ 10%
＊4. 在最大-100°C時的K型熱電偶：最大±10°C
＊5. 單位將依據積分/微分時間單位參數的設定來決定。
＊6. E5CC-U插入式型號僅於搭配OMRON P2CF-11或P2CF-11-E底座使用的情況下，通過UL Listing的認證。P3GA-11未通過UL Listing的認證。
＊7. 請存取下列網站以獲得通過認證的型號資訊。https://www.ia.omron.com/support/models/index.html
＊8. 請參閱規格說明書第61頁的運送標準的航運標準，以瞭解與Lloyd’s規格的遵從性。
＊9. 工業電磁環境(EN/IEC 61326-1表2)

通訊規格

傳輸線連接方式 RS-485：多點
通訊 RS-485 (2線式半雙工)
同步方式 非同步方式
通訊協定 CompoWay/F或Modbus
通訊速度＊1 9600, 19200, 38400或57600 bps
傳送代碼 ASCII
資料位元長度＊1 7或8位元
結束位元長度＊1 1或2位元
錯誤撿出 垂直同位(無、偶數、奇數)
使用CompoWay/F或具備Modbus的CRC-16進行區段檢查字元(BCC) ＊2
流量控制 無
介面 RS-485
重試功能 無
通訊緩衝區 217個位元組
通訊響應等待時間 0~99 ms
預設：20 ms
＊1. 通訊速度、資料位元長度、結束位元長度與垂直同位可以利用「通訊設定階層」來個別設定。
＊2. Modbus為施耐德電機公司(Schneider Electric)的註冊商標。

通訊功能

無程式通訊*1 可透過PLC的內部記憶體讀寫E5[]C參數，以及執行/停止操作等。E5[]C型可自動與PLC進行通訊。不需編寫通訊程式。
可連接的溫度控制器數：最多32台(FX系列最多16台)
適用之PLC
OMRON製PLC
CS系列、CJ系列或
CP系列
三菱電機製PLC
MELSEC Q系列、L系列、FX系列
(適用FX2、FX3 (FX1S除外))
KEYENCE製PLC
KEYENCE KV系列
組合通訊*1

當數位溫度控制器相互連接後，即可將目標值以及運行/停止指令從主局數位溫度控制器傳送到從屬站數位溫度控制器。
可設定斜度及偏差作為目標值。

可連接溫控器數量：最多32台(含主機)
複製機能*2 當數位溫度控制器相互連接後，即可將參數從主局數位溫度控制器複製到從屬站數位溫度控制器。
MELSEC為三菱電機公司(Mitsubishi Electric Corporation)的註冊商標。
KEYENCE為基恩斯股份有限公司(Keyence Corporation)的註冊商標。
＊1. 需要1.1版或更新版本的溫度控制器。
FX系列或KV系列需要2.1版或更新版本的溫度控制器。
＊2. 無程式通訊及組合通訊均支援複製機能。

比流器(另購)額定值

耐電壓 1,000VAC，1分鐘
耐振動 50Hz，98m/s2
重量 E54-CT1：約11.5 g，
E54-CT3：約50 g
附屬品
(僅限E54-CT3型)		 接觸器(2個)
插頭(2個)

加熱器斷線警報及SSR故障警報

CT輸入
(用於加熱器電流檢測)		 具備單相加熱器檢測功能的型號：1個輸入
最大加熱器電流 50A AC
輸入電流值顯示精度 最大為±5%FS ±1位數
加熱器斷線警報設定範圍*1 0.1~49.9A (以0.1A為單位)
檢出最小ON時間：100ms*3
SSR故障警報設定範圍*2 0.1~49.9A (以0.1A為單位)
檢出最小OFF時間：100ms*4
＊1. 在加熱器斷線警報方面，會在控制輸出為ON時測量加熱器電流，如果加熱
器電流低於設定值(即：加熱器斷線檢測電流值)時，輸出將會變為開啟(ON)。
＊2. 在SSR故障警報方面，會在控制輸出為OFF時測量加熱器電流，如果加熱器
電流高於設定值(即：SSR故障檢測電流值)時，輸出將會變為開啟(ON)。
＊3. 0.1 s或0.2 s的控制週期，數值為30 ms。
＊4. 0.1 s或0.2 s的控制週期，數值為35 ms。
