規格選型
（單位：mm）
E5DC / E5DC-B
數位溫度控制器（寬22.5mm鋁軌安裝型）
鋁軌安裝型承襲E5[]C型系列的操作性與高性能，最適合用於連接人機介面/ PLC之產品。並增加Push-In Plus 接線端子型號陣容。
- 特長
- 種類
- 額定/性能
- 外觀尺寸
- 型錄/操作手冊/CAD/軟體
更新日期 2019年1月25日
本體
E5DC型

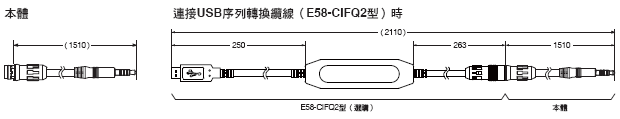

設定工具埠位在本產品的正面面板與底面部。
該連接埠是在使用設定工具時，用來連接電腦與溫度控制器。
連接時需使用專用的USB序列通訊轉換纜線（E58-CIFQ2型）。
連接方法的詳細說明，請參閱USB序列通訊轉換纜線的操作說明書。
註. 請勿在連接USB序列通訊轉換纜線的狀態下使用本產品。

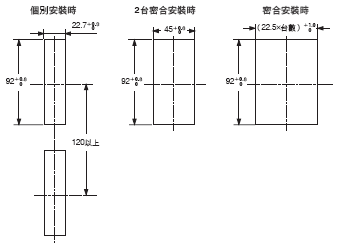

・上下方向無法進行密合安裝，敬請注意。（請遵守安裝間隔）
・安裝使用複數台時，請注意避免超過溫度控制器的環境溫度規格。
選購品（另售）
端子台組件
E5DC-SCT1S型

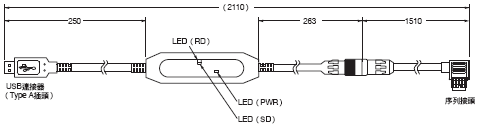

USB序列轉換纜線
E58-CIFQ2型
通訊轉換纜線
E58-CIFQ2-E型
註. 請務必與E58-CIFQ2型成組使用。
比流器
E54-CT1型
貫通電流（Io）對輸出電壓（Eo）特性（參考值）
E54-CT1型

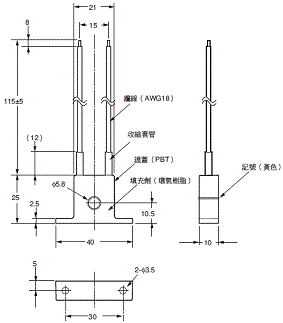

E54-CT1L型
E54-CT3型
貫通電流（Io）對輸出電壓（Eo）特性（參考值）
E54-CT3型

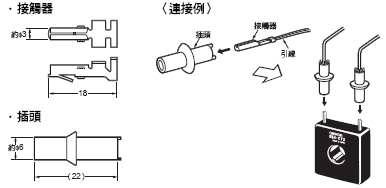

E54-CT3型選購品

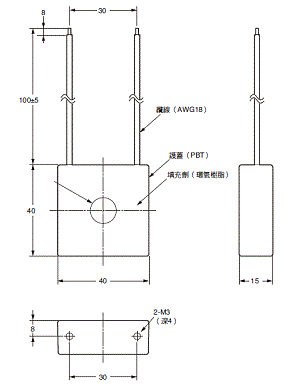

E54-CT3L型
安裝適配器
Y92F-53型（2入）
未隨附於產品。
盤面安裝時請另行訂購。
短路片
Y92S-P11型（4入）
連接多台E5DC型時，請使用於跨接配線（電源、通訊等）。
端板
PFP-M型
安裝鋁軌
PFP-100N型
PFP-50N型
＊（）為PFP-50N型的尺寸。
墊片
PFP-S型
單位標記
Y92S-L2型
需使用數位面板儀錶的單位標記。
請從單位標記中選擇「℃」或「°F」。
前端外蓋
Y92F-54型（2入）
將E5DC型安裝於盤面時，請用來遮蔽本體與面板之間的縫隙。
更新日期 2019年1月25日
