規格選型
| 電源電壓 | 電源電壓A類型：AC100～240V 50/60Hz
電源電壓D類型：AC24V 50/60Hz/DC24V |
|
|---|---|---|
| 容許電壓變動範圍 | 電源電壓的85～110％ | |
| 消耗電力 | 4.9VA以下（AC100～240V）、2.8VA以下（AC24V）/1.5W以下（DC24V） | |

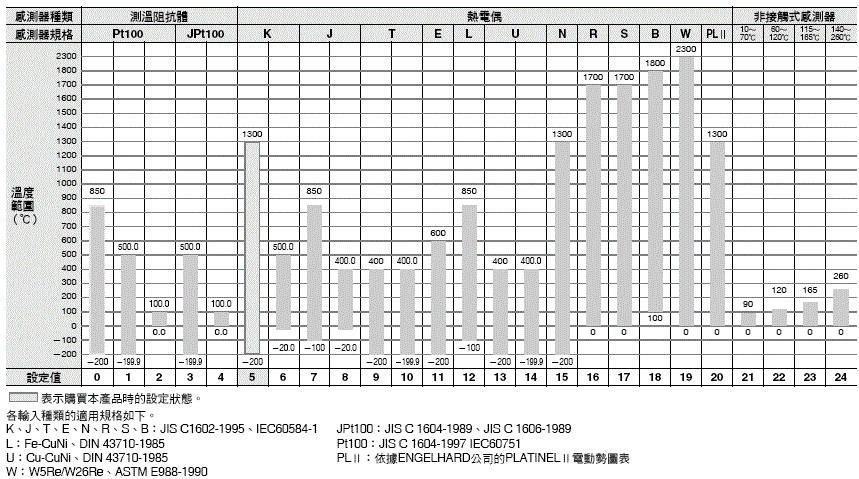

| 感測器輸入 | 溫度輸入
熱電偶：K、J、T、E、L、U、N、R、S、B、W、PLⅡ 白金阻抗測溫體：Pt100、JPt100 非接觸式感測器（ES1B）：10～70℃、60～120℃、115～165℃、140～260℃ 類比輸入 電流輸入：4～20mA、0～20mA 電壓輸入：1～5V、0～5V、0～10V |
|
| 輸入阻抗 | 電流輸入150Ω以下、電壓輸入1MΩ以上（連接ES2-HB-N/THB-N型時，請採用1：1連接方式） | |
| 控制方式 | ON/OFF或2 PID控制（附自動調節功能） | |
| 控制輸出 | 繼電器輸出 | 1a AC250V 3A（電阻負載）電氣壽命10萬次最小適用負載5V 10mA （參考值） |
| 電壓輸出
（SSR驅動用） |
輸出電壓DC12V±20% （PNP） 最大負載電流21mA，附短路保護回路 |
|
| 線性電流
輸出 |
DC4～20mA/DC0～20mA負載500Ω以下解析度約10,000 | |
| 輔助輸出 | 點數 | 2點（視機型而定） |
| 輸出規格 | 繼電器輸出1a AC250V、2A（電阻負載）
電氣壽命10萬次最小適用負載為5V 10mA（參考值） |
|
| 事件輸入 | 點數 | 1點（依機型而定） |
| 外部輸入
接點規格 |
有接點輸入時：ON：1kΩ以下 OFF：100kΩ以上 | |
| 無接點輸入時：ON：殘留電壓1.5V以下 OFF：漏電流0.1mA以下 | ||
| 流出電流：約7mA（每1接點） | ||
| 設定方式 | 使用前置面板鍵數位設定 | |
| 指示方式 | 11段數位顯示及個別指示
文字高度PV：8.5mm，SV：8.0mm |
|
| 多重SP功能 | 最多記憶8個目標值（SP0～SP7），可透過事件輸入、
按鍵操作、或序列通訊進行選擇＊1 |
|
| BANK切換功能 | 無 | |
| 其他功能 | 手動輸出、加熱/冷卻控制、迴路斷線警報功能、SP斜率、警報功能、加熱器斷線檢測功能
（包含SSR故障檢測）、40％ AT、100％ AT、操作量限制、輸入數位濾波器、自動調校、 穩建調校(Robust tuning)、PV輸入值補正、運行/停止、保護功能、開平方根演算功能、 操作量變化率限制、邏輯運算、溫度狀態顯示功能、簡易程式功能、輸入移動平均、 顯示亮度設定、簡易傳送輸出＊2、內部輔助繼電器連動訊息功能＊2 |
|
| 使用環境溫度 | －10～＋55℃ （不可結露或結冰） | |
| 使用環境濕度 | 相對濕度25～85％ | |
| 保存溫度 | －25～＋65℃ （不可結露或結冰） | |
| 高度 | 2,000m以下 | |
| 建議保險絲 | T2A、AC250V時間延遲低遮斷容量 | |
| 設置環境 | 設置類別Ⅱ，污染度2 （依據IEC61010-1） | |
＊1. 可選擇2組事件輸入。
＊2. 2014年7月貨批以後可使用。
