規格選型
＊1. 自2014年7月貨批起無法作為簡易傳送輸出使用。
＊2. 只有當輔助輸出點數為2點時可選用。
＊3. 只有當控制輸出為繼電器輸出或電壓輸出、且輔助輸出為2點時可選用。
＊4. 當控制輸出為繼電器輸出或電壓輸出、且輔助輸出為2點時無法選用。
＊5. 只有當控制輸出為線性電流輸出且輔助輸出為2點時可選用。
E5DC / E5DC-B
數位溫度控制器（寬22.5mm鋁軌安裝型）
鋁軌安裝型承襲E5[]C型系列的操作性與高性能，最適合用於連接人機介面/ PLC之產品。並增加Push-In Plus 接線端子型號陣容。
更新日期 2021年6月10日

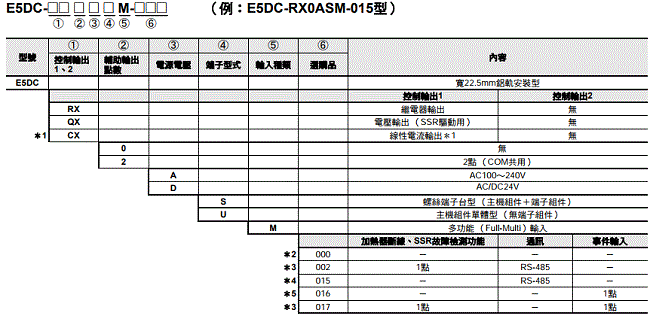

型號組成說明
螺絲端子台型
型號一覽
| 控制輸出 | 輔助輸出點數 | 選購品 | 型號 | 型號 | ||
|---|---|---|---|---|---|---|
| 加熱器斷線／
SSR故障檢測功能 |
事件輸入點數 | 通訊 | 電源電壓 | 電源電壓 | ||
| AC100～240V | AC/DC24V | |||||
| 繼電器輸出 | ── | ── | ── | RS-485 | E5DC-RX0ASM-015 | E5DC-RX0DSM-015 |
| E5DC-RX0AUM-015 | E5DC-RX0DUM-015 | |||||
| 2點 | ── | E5DC-RX2ASM-000 | E5DC-RX2DSM-000 | |||
| E5DC-RX2AUM-000 | E5DC-RX2DUM-000 | |||||
| 單相加熱器檢測功能 | RS-485 | E5DC-RX2ASM-002 | E5DC-RX2DSM-002 | |||
| E5DC-RX2AUM-002 | E5DC-RX2DUM-002 | |||||
| 1點 | ── | E5DC-RX2ASM-017 | E5DC-RX2DSM-017 | |||
| E5DC-RX2AUM-017 | E5DC-RX2DUM-017 | |||||
| 電壓輸出
(SSR驅動用) |
── | ── | ── | RS-485 | E5DC-QX0ASM-015 | E5DC-QX0DSM-015 |
| E5DC-QX0AUM-015 | E5DC-QX0DUM-015 | |||||
| 2點 | ── | E5DC-QX2ASM-000 | E5DC-QX2DSM-000 | |||
| E5DC-QX2AUM-000 | E5DC-QX2DUM-000 | |||||
| 單相加熱器檢測功能 | RS-485 | E5DC-QX2ASM-002 | E5DC-QX2DSM-002 | |||
| E5DC-QX2AUM-002 | E5DC-QX2DUM-002 | |||||
| 1點 | ── | E5DC-QX2ASM-017 | E5DC-QX2DSM-017 | |||
| E5DC-QX2AUM-017 | E5DC-QX2DUM-017 | |||||
| 線性電流輸出 | ── | ── | ── | RS-485 | E5DC-CX0ASM-015 | E5DC-CX0DSM-015 |
| E5DC-CX0AUM-015 | E5DC-CX0DUM-015 | |||||
| 2點 | ── | E5DC-CX2ASM-000 | E5DC-CX2DSM-000 | |||
| E5DC-CX2AUM-000 | E5DC-CX2DUM-000 | |||||
| RS-485 | E5DC-CX2ASM-015 | E5DC-CX2DSM-015 | ||||
| E5DC-CX2AUM-015 | E5DC-CX2DUM-015 | |||||
| 1點 | ── | E5DC-CX2ASM-016 | E5DC-CX2DSM-016 | |||
| E5DC-CX2AUM-016 | E5DC-CX2DUM-016 | |||||
關於加熱與冷卻控制
使用加熱與冷卻控制時請注意以下要點
A控制輸出的配置
將輔助輸出作為控制輸出（冷卻側）使用。
B關於控制
進行PID控制時，加熱側PID與冷卻側PID可分別獨立設定。
亦可支援加熱側與冷卻側兩者的回應特性不同之控制系統。
選購品（另售）
端子台組件
| 型號 |
|---|
| E5DC-SCT1S |
USB序列轉換纜線
| 型號 |
|---|
| E58-CIFQ2 |
通訊轉換纜線
| 型號 |
|---|
| E58-CIFQ2-E |
註.請務必與E58-CIFQ2型成組使用。
使用正面面板設定工具埠時需要用到。
比流器（CT）
| 孔徑 | 型號 |
|---|---|
| φ5.8 | E54-CT1 |
| φ12.0 | E54-CT3 |
安裝適配器
| 型號 |
|---|
| Y92F-53 |
短路片
| 型號 |
|---|
| Y92S-P11 |
溫控支援軟體CX-Thermo（CXThermo）
| 型號 |
|---|
| EST2-2C-MV4 |
註.E5DC型支援CX-Thermo Ver.4.6以上。
有關CX-Thermo的使用環境，請參閱本公司網站 （https://www.omron.com.tw）的「EST2-2C-MV4型」。
端板
| 型號 |
|---|
| PFP-M |
墊片
| 型號 |
|---|
| PFP-S |
安裝鋁軌
| 型號 |
|---|
| PFP-100N |
| PFP-50N |
單位標記
| 型號 |
|---|
| Y92S-L2 |
前端外蓋
| 型號 |
|---|
| Y92F-54 |
更新日期 2021年6月10日
